弯柄式手持等离子切割炬精细结构

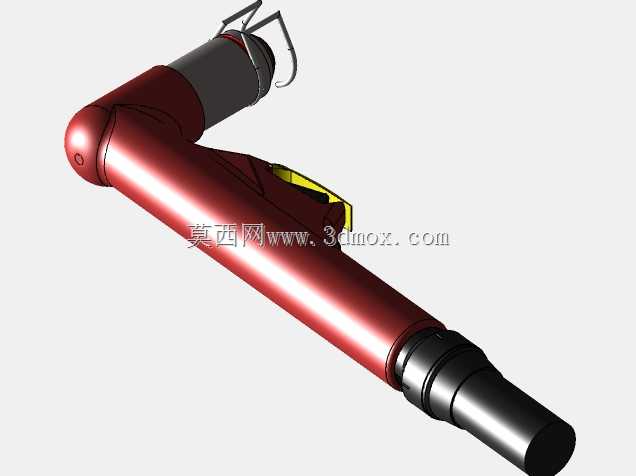

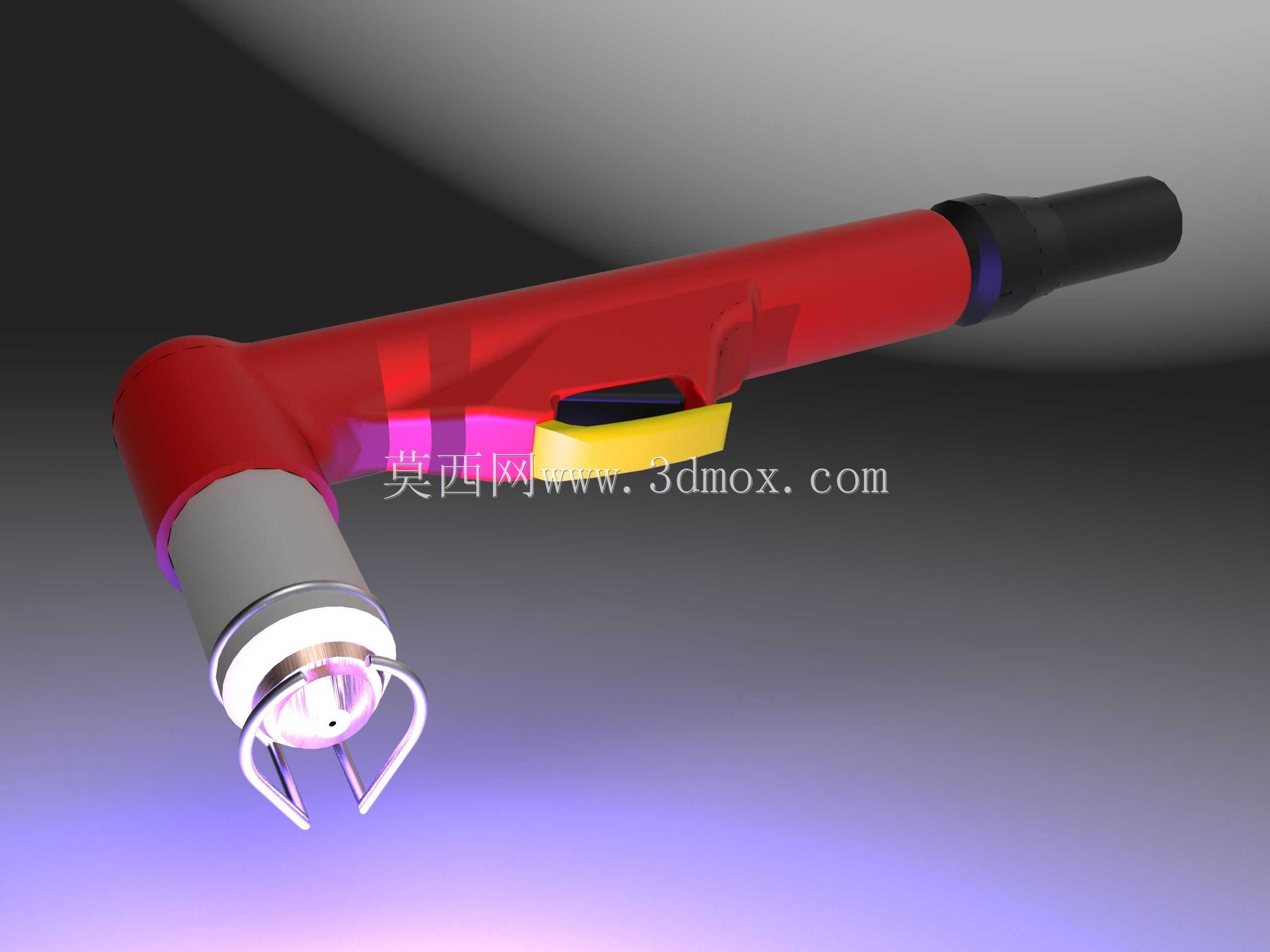

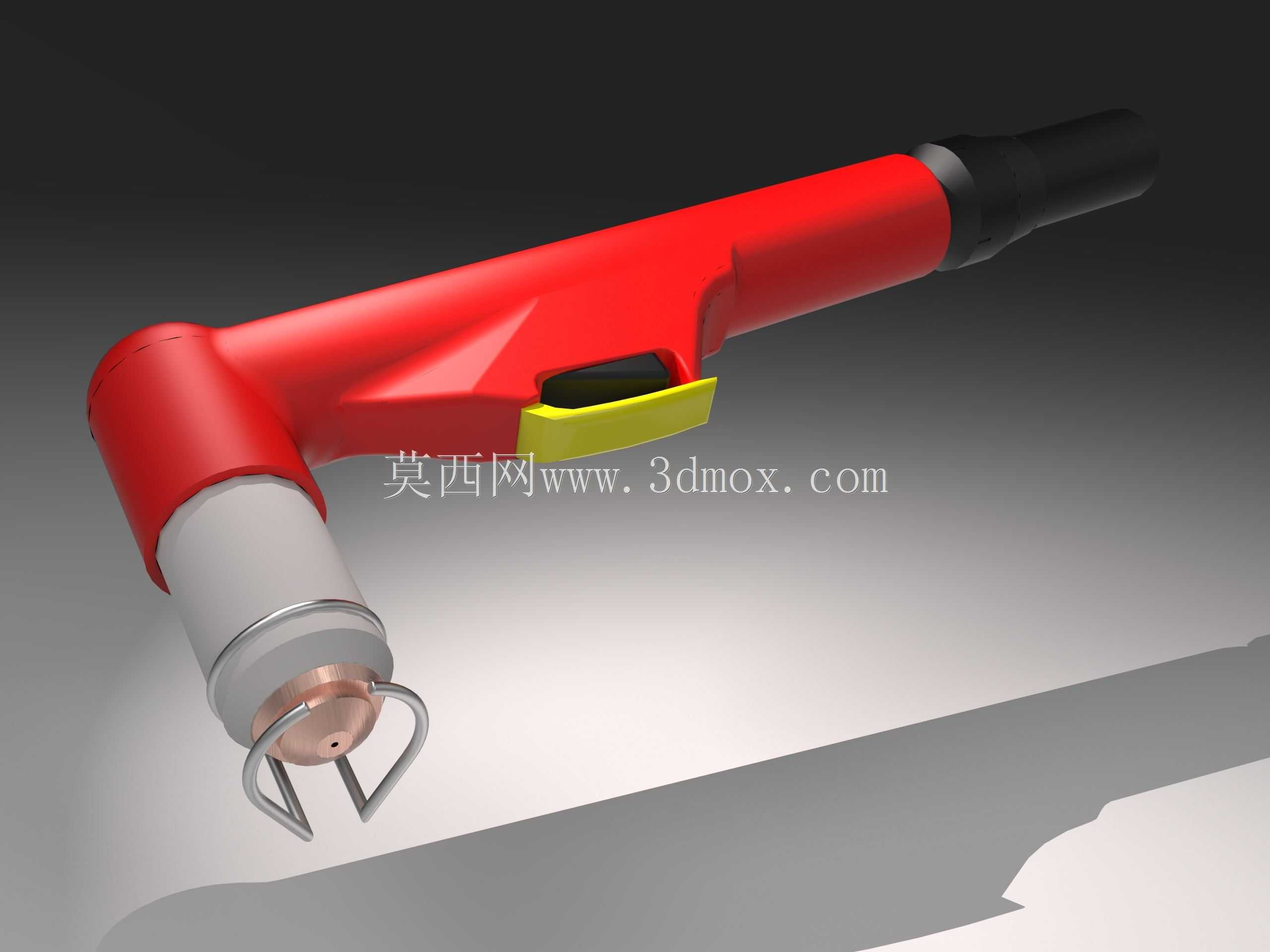

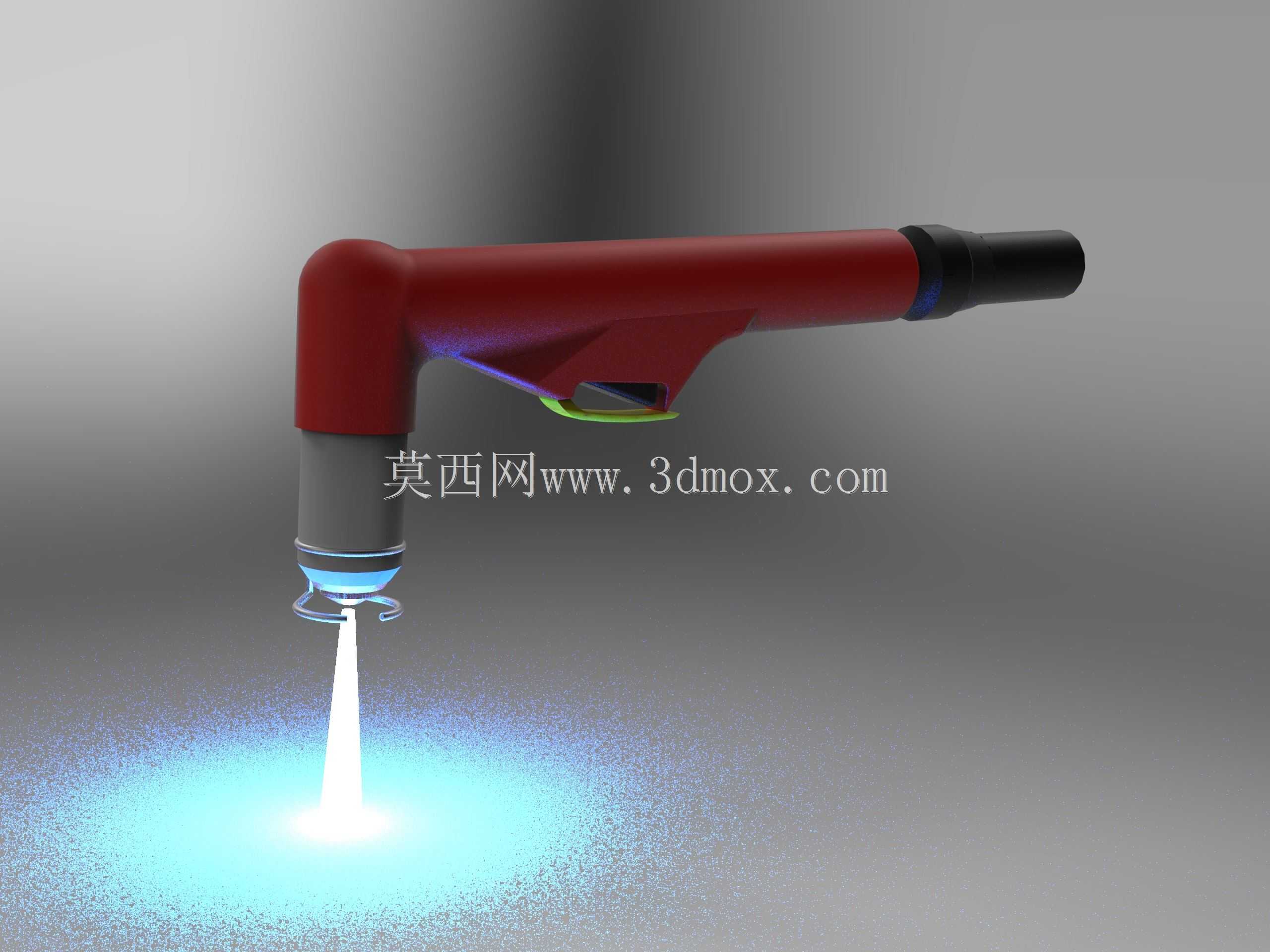

　　这套手持等离子切割炬的三维结构围绕现场板材下料、小型数控切割台改造以及维修工位的便携加工作业展开，枪体采用近九十度的弯柄布局，操作者在俯姿切割钢板时手腕可保持自然角度，长时间沿划线走枪不易疲劳。割炬前端为喷嘴与电极的装配区段，外部设置带定位缺口的保护罩，保护罩端面可贴合工件表面滑行，在手工仿形切割薄钢板、铝板时能够稳定控制喷嘴与板材的间距，避免引弧高度波动造成切口挂渣或喷嘴烧损。枪身中段集成扳机式控制开关，手指自然搭放即可完成引弧与断弧操作，开关外侧的护圈可阻挡切割飞溅，同时防止工位磕碰误触发。手柄尾部为电缆与气管接入端，压缩空气、冷却气路与引弧线缆从同一护套内汇入，接口段做加粗防滑处理，软管弯折半径在模型中按实际布线姿态预留，接入设备后侧拖链随割枪移动时不会出现死折。

　　从结构设计逻辑看，枪体外壳采用耐热绝缘材质包覆内部导电芯体，弯角过渡区做加厚处理，既承受手持操作的夹持力，也阻隔喷嘴端回传的辐射热。前端导电段与手柄之间设置隔热隔套，连续切割厚板时热量不会快速传导至握持区。喷嘴、涡流环、电极、保护罩均按独立可拆零件建模，耗材更换时从前端旋压定位，维护人员无需拆解枪身主体，能够在作业间隙快速完成电极损耗后的替换。模型中各配合段的台阶、密封圈槽和卡扣位置均有表达，可直接用于核对割炬耗材的装配顺序，也能作为自制小型数控切割机机头夹持方案的参考。

　　在安装边界方面，割炬弯柄主体适合通过夹具固定在数控切割机的升降滑座上，夹持区应避开尾部软管接头和前端保护罩，保留竖直方向的调高行程；手持使用时，保护罩到手柄末端的总长覆盖常规割炬操作距离，弯角高度使喷嘴下方工件与手柄之间留有足够空间，便于越过工装压块和已切割翘起的板边。气电接口尾部需预留软管弯曲空间，靠近设备拖链处应设置导向，防止拉扯作用在枪体接头上。该结构适用于钣金下料、管件开孔、农机维修、钢结构小件加工等场景，建模时可依据枪体外形完成工位护板、枪架和防撞夹具的配套设计。
