液压升降台长摆臂传动连杆结构

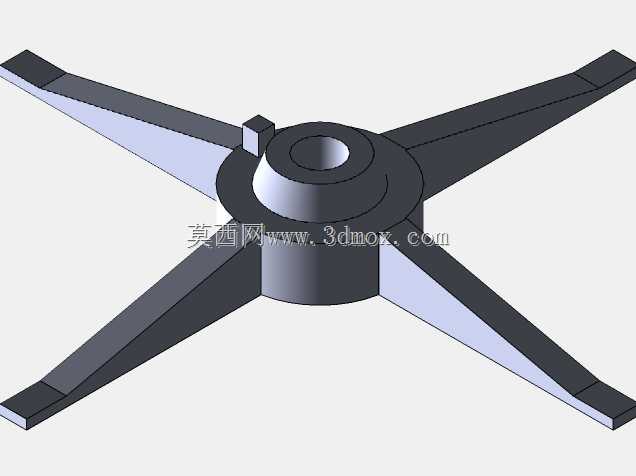

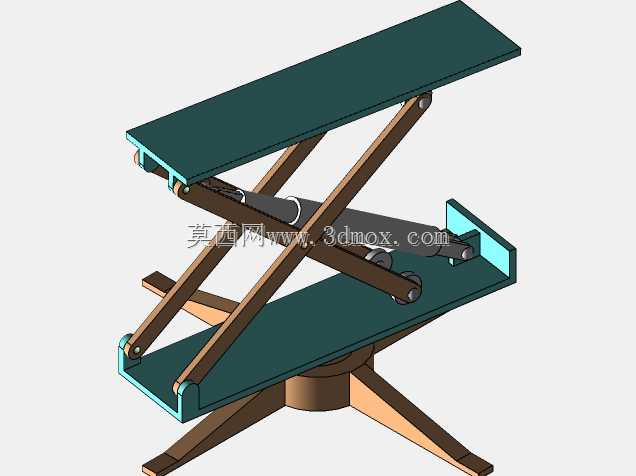

　　该零件属于剪叉式液压升降台中的长摆臂传动连杆，在整机举升机构中承担力流传递与运动轨迹约束作用。升降台广泛用于车间物料举升、流水线工位高度调节、仓储装卸接驳以及轻型设备检修平台，连杆作为铰接体系中的关键受力件，直接决定平台在升降过程中的同步性、支撑刚度和运行平稳性。

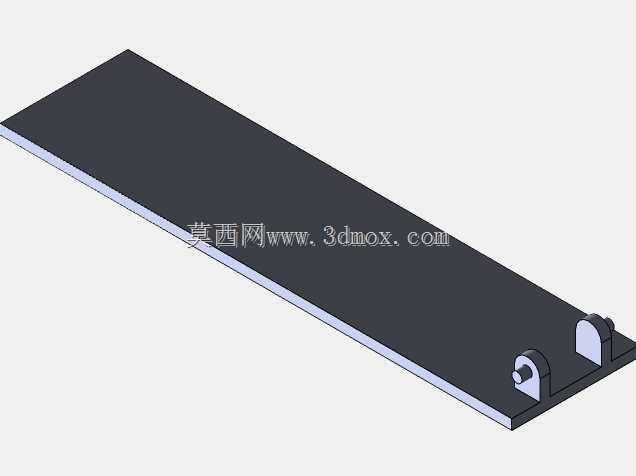

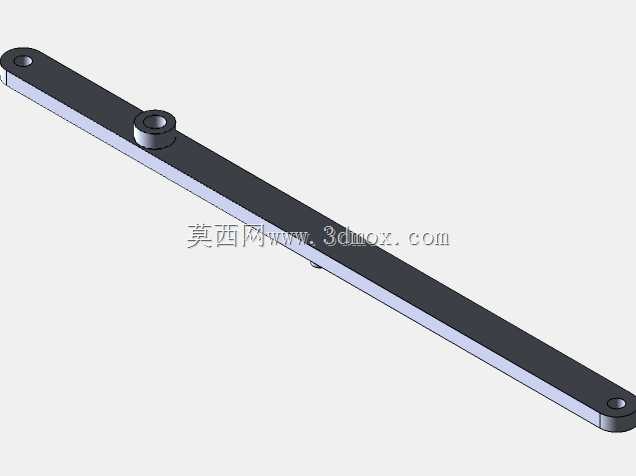

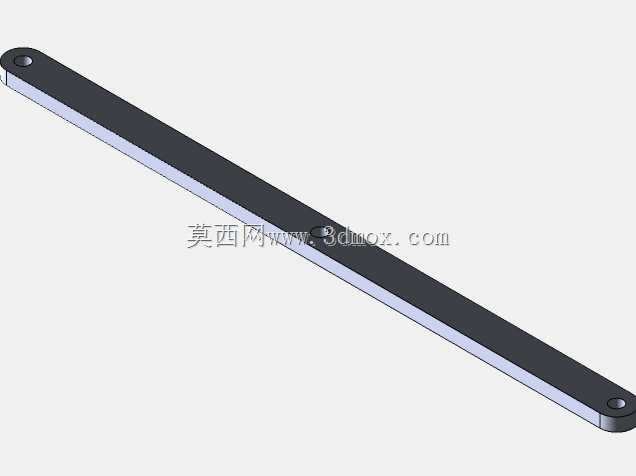

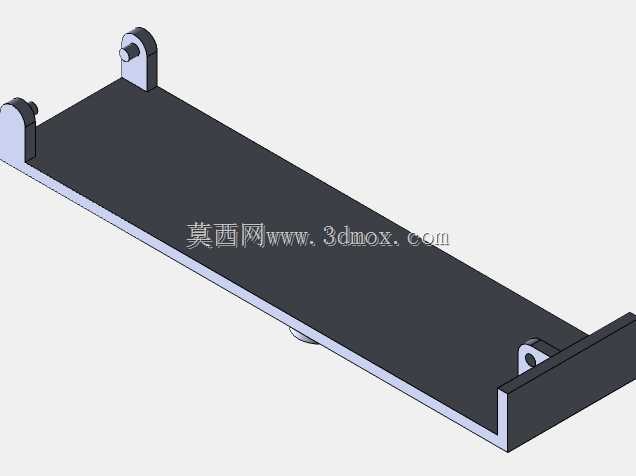

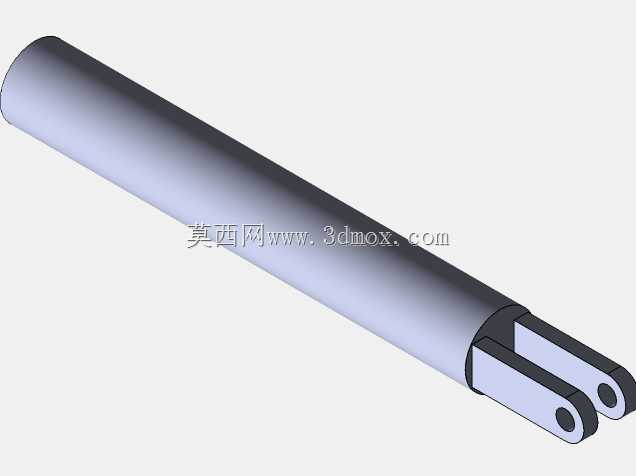

　　从结构形态看，零件为细长扁平杆体，两端设置同轴铰接孔，中部靠近一侧布置带凸台的铰接座。杆身采用等厚板状轮廓，边缘过渡规整，适合通过板材加工后再进行孔位精加工。两端孔位用于与底座支架、上层平台或相邻剪叉臂形成回转副，中部凸台孔则用于连接液压推杆、短拉杆或同步轴，使驱动力在多组臂架之间均衡分配。

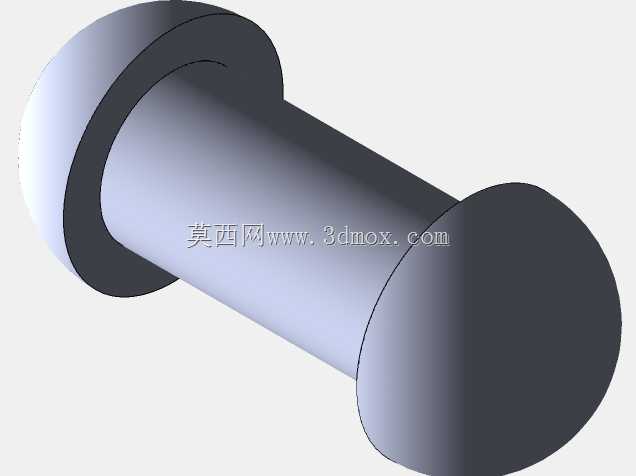

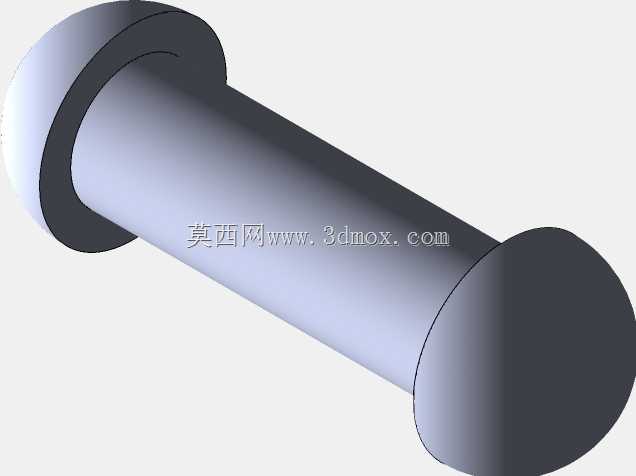

　　设计这类连杆时，首先要明确安装边界：杆体总长决定举升机构的展开行程，两端孔中心距影响剪叉臂的摆动角度，中部铰接点位置则改变液压执行件的力臂关系。若铰接点靠近端部，推杆所需推力增大但机构动作更直接；若向杆身中部移动，可改善受力状态，但会占用更多布置空间。实际建模中需要把孔位公差、衬套压入长度、销轴装配间隙以及相邻臂板的干涉范围一并考虑，避免平台满载时出现卡滞或侧向偏摆。

　　杆体截面虽然简洁，但受力并不单一。升降台在偏载工况下，长连杆会同时承受拉伸、压缩和轻微弯曲作用，端部孔壁还存在销轴挤压应力。因此端部孔周通常需要保留足够壁厚，中部凸台应与杆身平滑衔接，以降低应力集中。凸台高于主板表面，可在铰接时形成定位面，减少拉杆与杆体侧面摩擦，也便于装配垫圈和润滑维护。

　　在三维结构处理上，该模型适合先建立杆身中心轨迹，再依据孔位关系拉伸成型，随后对端部圆角、凸台外圆和安装孔进行细节完善。工程出图时应重点标注两外端孔中心距、中部孔相对基准孔的位置尺寸、杆体厚度、凸台高度以及各孔径配合要求。装配验证时，还需模拟升降台从最低收拢到最高展开的完整动作，检查连杆与液压缸、横梁、滚轮导轨之间是否存在运动干涉。

　　该结构体现了升降设备中典型的轻量化传力思路：用简洁的长杆把分散铰接点串联起来，通过几何孔位实现稳定的力矩转换。对于同类高空作业平台、固定卸货台、电动升降小车和工位举升架的设计，该连杆在布局方式、铰接点选取和受力校核方面都具有直接参考价值。
