直插式5mm红色发光二极管结构建模

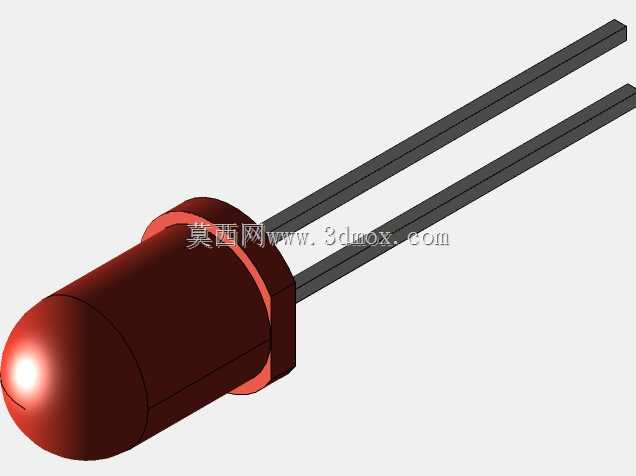

　　该模型还原的是电子设备中极为常见的5mm直插红色发光二极管，这类元件广泛出现在控制柜面板、电源模块、仪器仪表、家电控制板、实验台架和小型自动化设备中，主要承担电源状态指示、信号告警、运行状态反馈和简单光提示功能。建模时没有把它当作单纯外观件处理，而是按照实际插件元件的装配关系拆分出半球形透光头部、圆柱灯体、根部凸缘以及两根平行引脚，使结构在PCB布局、面板开孔和整机干涉检查中都能直接使用。

　　从外形边界看，5mm灯珠的头部直径是整机布局中最需要控制的尺寸。半球端与圆柱段组合后，前方需要保留足够的透光和观察空间，不能被外壳筋位、线束或相邻高元件遮挡；根部凸缘直径略大于灯体，既对应实物封装的成型台阶，也可作为面板安装或灯座限位的参考。两根长引脚保持平行伸出，截面尺寸和中心间距按照常规直插LED封装表达，便于在电路板上预留插孔、焊盘和波峰焊过件空间。引脚长度在模型中保留了较长形态，实际生产中可根据板厚、折弯高度和剪脚工艺进行二次修整。

　　设计思路上，重点在于把光学外形与电气安装外形同时表达清楚。红色半透明灯体决定了它在装配中的可见区域，模型通过圆润头部和肩部过渡体现光线扩散范围；根部法兰则提示设计者该位置可能与橡胶灯座、卡扣、面板孔或热缩套管发生配合。若用于面板安装，需要关注灯头伸出高度、凸缘贴合面以及引脚向后穿过面板后的安全距离；若直接焊接在PCB上，则要核对灯体与板面之间的高度、相邻电容电阻的间距，以及维修时手指或工具的操作空间。

　　在设备应用中，这种红色LED常被用于故障、报警、电源异常或停止状态提示，因此布置位置通常偏向操作者可视区域。三维建模时保留引脚的细长实体，可以帮助检查线束走向、外壳穿孔和接插件冲突；灯头的对称回转体则适合在渲染和装配评审中确认显示效果。对于需要做灯柱导光、遮光罩或深色面板的产品，该模型还能作为边界参照，判断导光件距离、遮光裙边深度以及观察角度是否合理。

　　整体结构虽然简单，但在工程建模中不能忽略封装一致性：灯头圆弧、圆柱肩部、凸缘厚度、引脚直线度和两脚间距都会影响装配判断。该模型以写实比例呈现红色5mm直插LED，既可用于电子控制设备的结构布局，也可作为教学、样机验证和面板指示方案设计中的基础元件。
