CA6140车床显示器安装托架

　　这款托架主要面向普通卧式车床操作区的显示终端安装需求，常见于CA6140一类设备的数控化改造、数显加装或工位可视化升级场景。车间里操作者需要在进给、装夹、对刀过程中频繁查看工艺参数、坐标读数或加工提示，显示器若随意放置在主轴箱、溜板箱或料架上，既容易被切屑、切削液污染，也会因振动、磕碰导致接线松动。托架的作用就是把显示终端抬离床身干扰区，固定在操作者视线可及、手部又不干涉的位置。

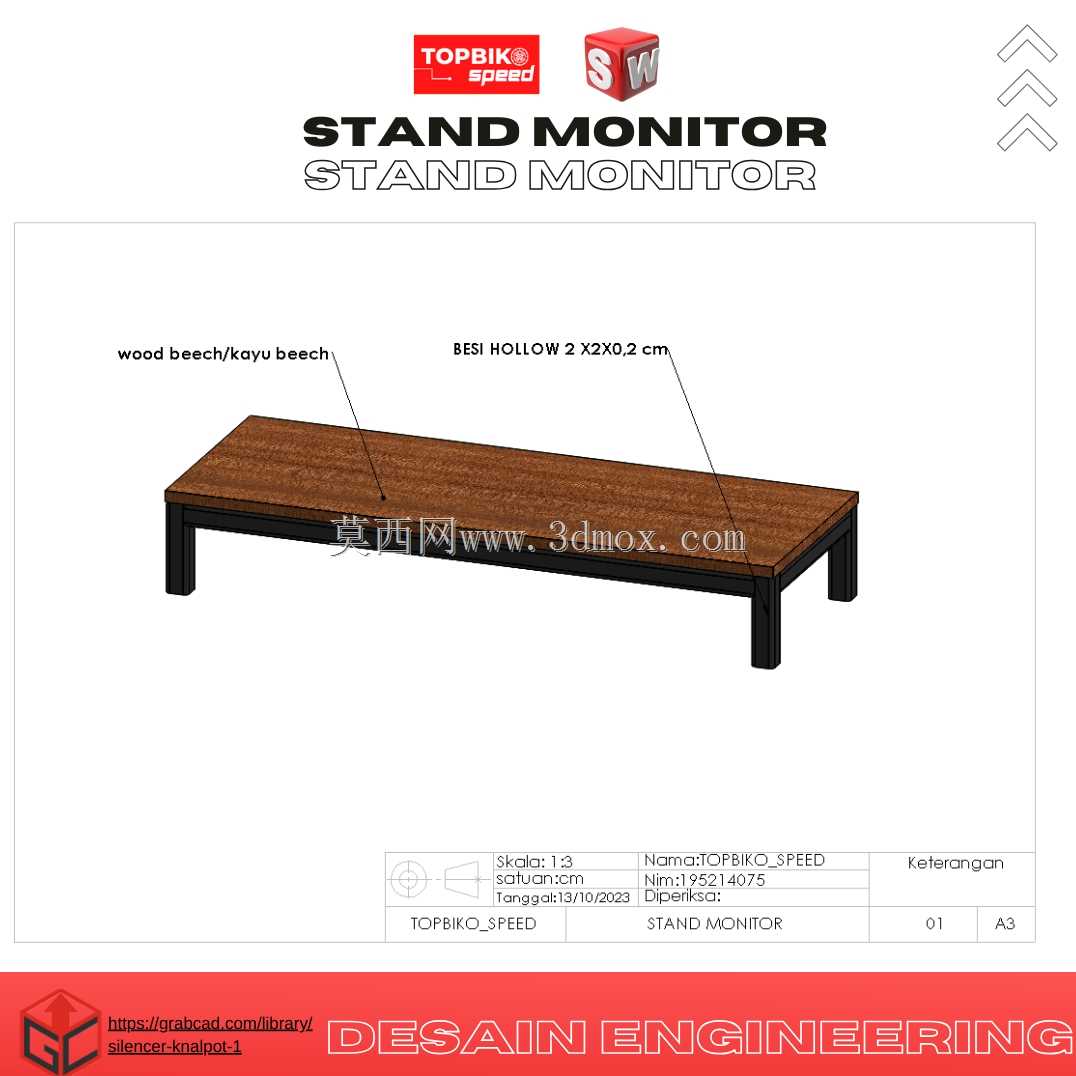

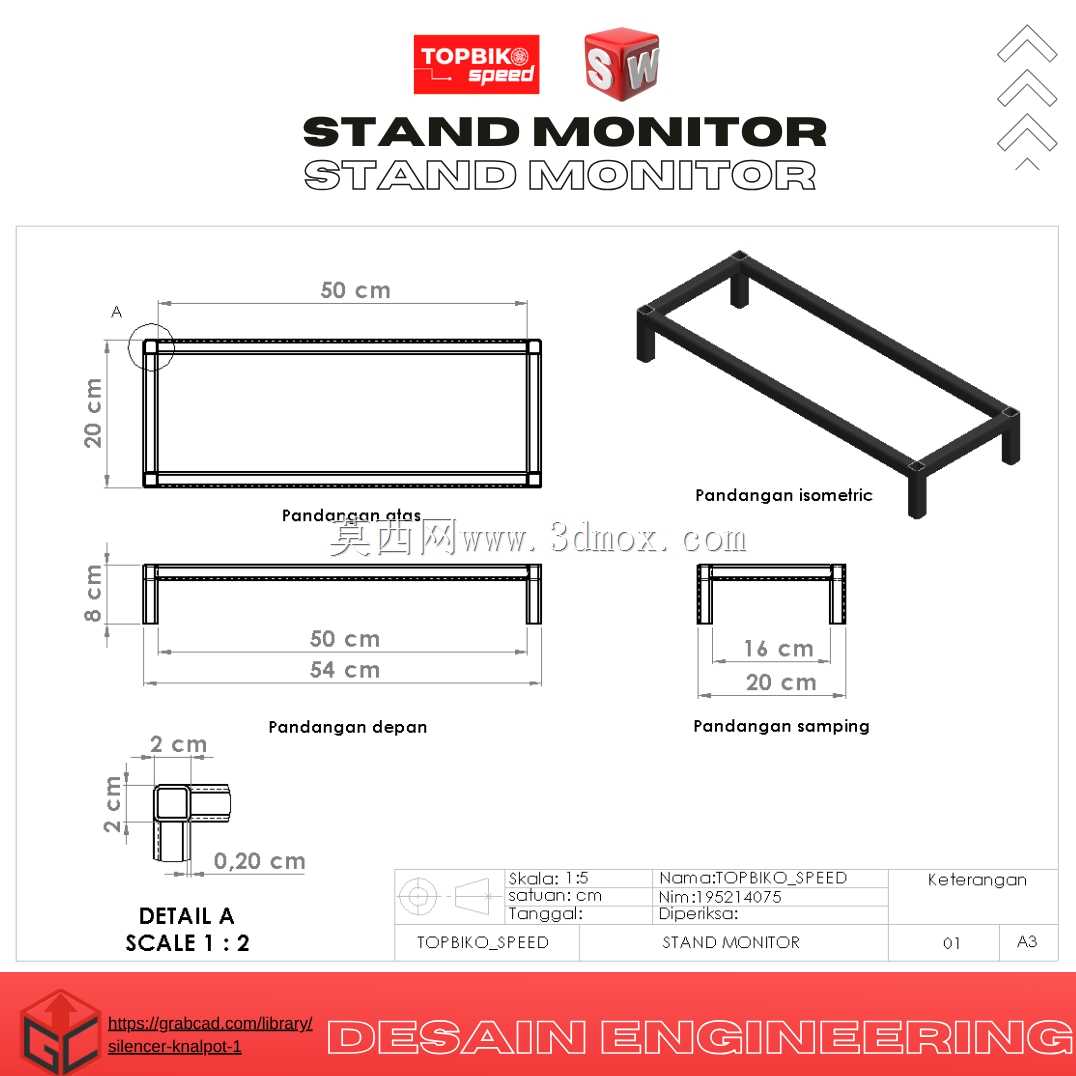

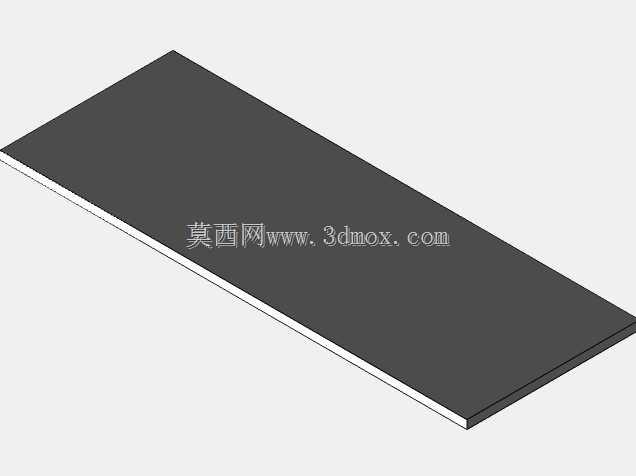

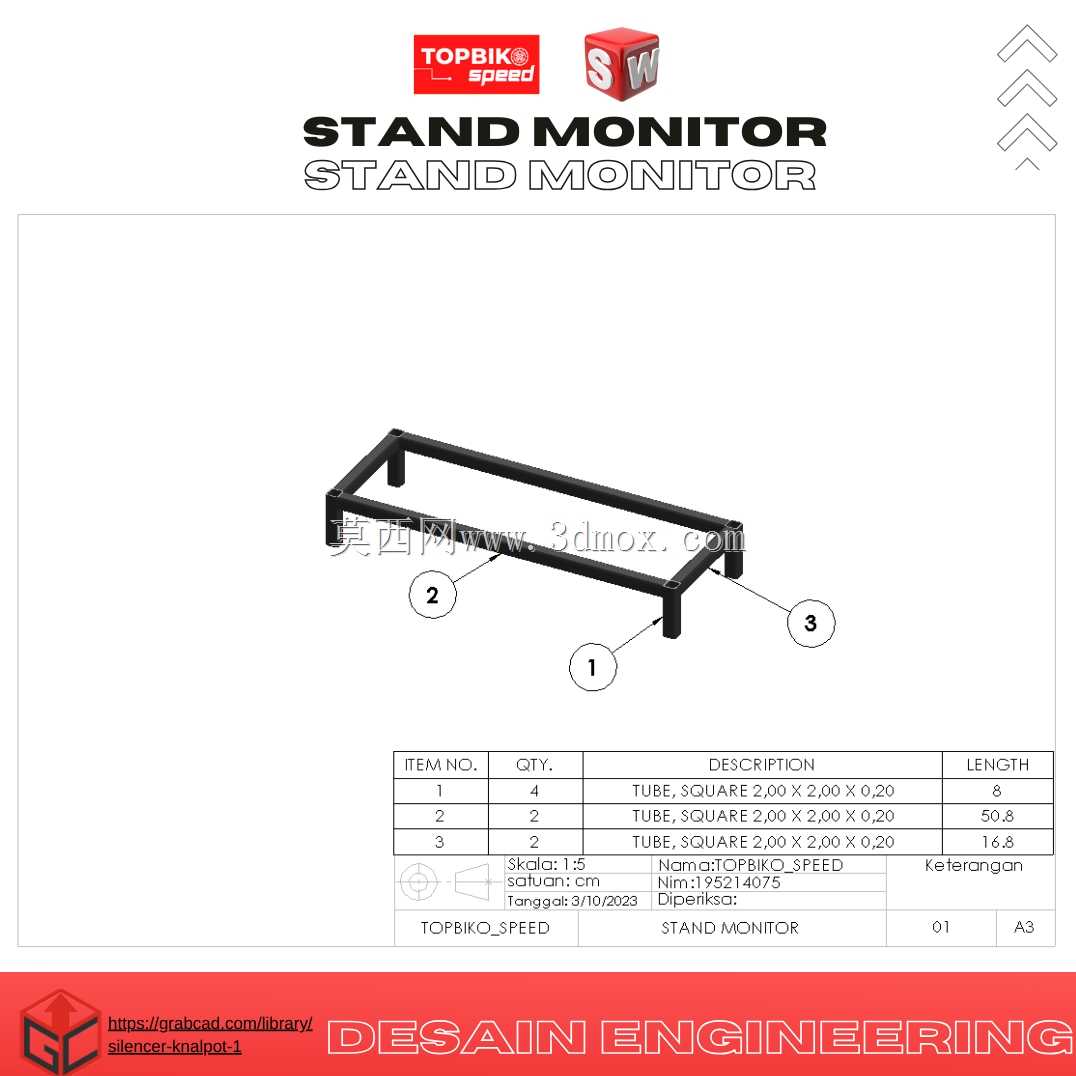

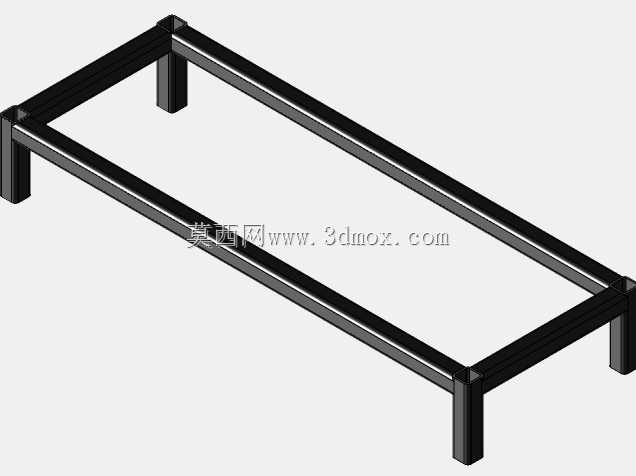

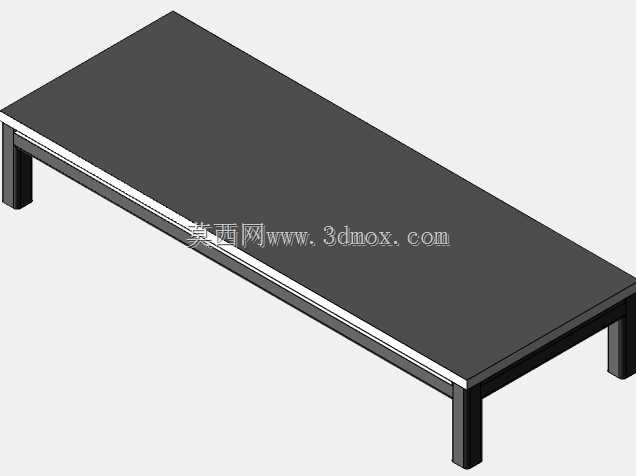

　　从结构上看，整体采用长方形承载面板配合四条支腿的框架形式，面板提供平整的安装基面，可贴合显示器背部或转接板；支腿向下延伸形成稳定支撑，并预留与机床防护罩、立柱或附加安装板连接的边界。设计时优先考虑承载面的刚性与支撑跨距，避免终端在机床启停、主轴变速或溜板快速移动时出现明显晃动。面板边缘做了规整封边处理，既减少薄板锐边，也能提高抗弯能力；腿部与面板之间形成可靠传力路径，使终端重量均匀传递到固定基础。

　　建模思路围绕“先确定安装空间，再反推支撑结构”展开。车床现场空间紧凑，主轴、刀架、卡盘和防护门都有各自运动范围，因此托架不能只按显示器外形绘制，还要结合操作者站位、视线高度和维护空间校核。承载面板长度方向用于适配显示设备背部安装孔或外挂板，宽度方向保证支撑稳定；支腿位置避开面板正下方可能走线、排屑或清理的区域。若后续需要调整角度，可在面板与支腿之间增加铰接、锁紧块或腰形孔，使屏幕俯仰角度适应不同身高操作者。

　　实际使用中，托架不仅承担承重功能，也要兼顾切削环境。显示器后侧通常需要布置电源线、信号线，支架结构应留出走线空间，避免线缆悬空被工件或工具勾挂。靠近加工区的一侧还可配合透明防护板、挡屑檐或密封罩，减少切屑飞溅和油雾附着。安装边界方面，需核对终端背部孔距、支架总宽总深、支腿落点以及与卡盘旋转半径、刀架行程、防护门开启轨迹之间的间隙；固定点应选择刚度较好的机床本体或辅助立柱，不建议直接固定在薄防护板上。

　　在三维结构设计阶段，面板厚度、腿截面、连接孔位和加强方式都应围绕终端重量与机床振动条件确定。对于普通数显屏，重点是防止低频抖动；对于触控终端，还要保证按压屏幕时支架不产生明显回弹。支腿底部可设计可拆卸压板或连接板，便于在不同车床上移植；面板上开设标准化孔系，则能提升多规格显示器的适配性。整体结构简洁，零件数量少，适合钣金折弯、型材焊接或板材拼装等方式实现，维护时也便于拆装屏幕、清理切屑和重新调整安装位置。
