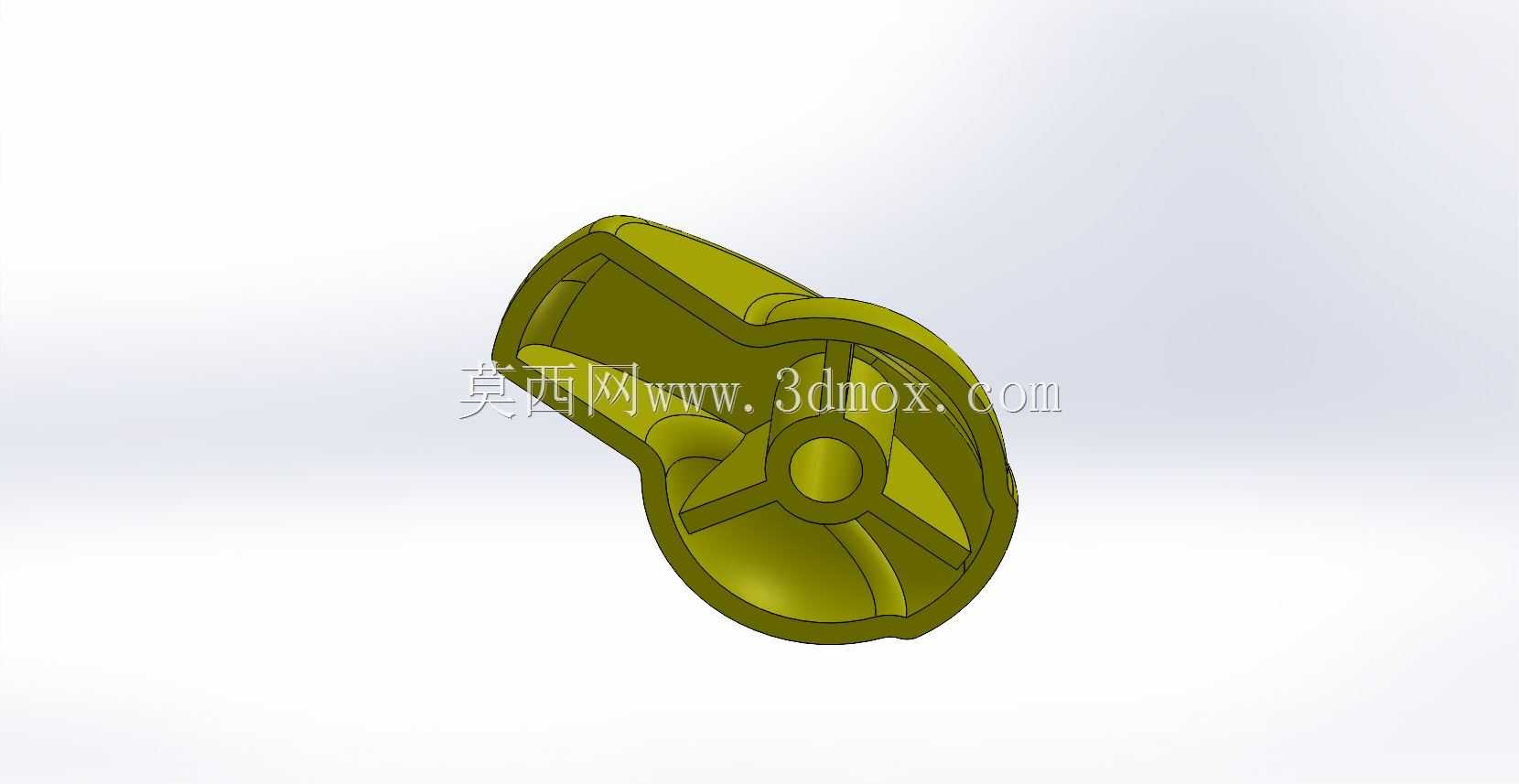

弯管内置导流筋蜗壳式叶轮壳体结构

　　该零件属于流体输送类设备的核心过流壳体，整体采用弯转蜗壳构型，内部沿流道周向均布多片径向导流加强筋，中心设置轮毂安装座，外侧为连续光滑的弯管包容壁面，这类结构常见于小型离心风机、微型水泵、吸尘动力单元或者物料气力输送终端的叶轮包容组件中。实际工况下，流体从弯管轴向端口进入腔室，经叶轮做功后沿蜗壳周向导向从侧向出口排出，内置的导流筋一方面承担分隔流道、约束流体旋向、降低紊流涡流损失的作用，另一方面直接连接外壁与中心轮毂座，大幅提升薄壁壳体的整体刚性，避免高速叶轮运转时壳体产生共振变形。建模过程中优先搭建中心轮毂的回转基准，以轮毂轴线为锚点拉伸生成径向筋板，再通过扫描特征构建沿弯转轨迹延伸的等壁厚外壁，流道内壁全程保持顺滑过渡，

　　在筋板与壁面交接位置预留铸造圆角，既符合铸件脱模的工艺要求，也能减少流体在转角处的局部阻力。安装边界上，中心轮毂座的内孔与转轴配合段需保证同轴度公差，弯管两端的对接法兰面预留密封件安装槽，壳体外壁的安装耳孔位置需匹配动力端支架的孔距，整体外形的最大回转半径不能超出配套设备的机舱包容空间，轴向插入深度要和叶轮的轴向定位尺寸对齐，防止叶轮与壳体内壁出现刮擦。设计时需要兼顾流体效率与结构强度：筋板厚度过大会挤占流道通流面积、增加风阻，厚度过小则在高速气流带尘工况下容易出现磨损断裂，外壁壁厚选取要平衡整机重量与承压能力，弯转段的曲率半径不能过小，避免流体在急转弯处产生脱流损失。这类壳体在小功率家用通风设备、小型工业吸尘机组、台式吹扫装置中应用广泛，建模时所有配合面的尺寸基准统一收敛到转轴轴线，后续工程出图时可直接标注形位公差，对接相邻的叶轮、端盖、密封件装配时无需额外二次调整结构。
