机床夹具多孔定位安装支座结构

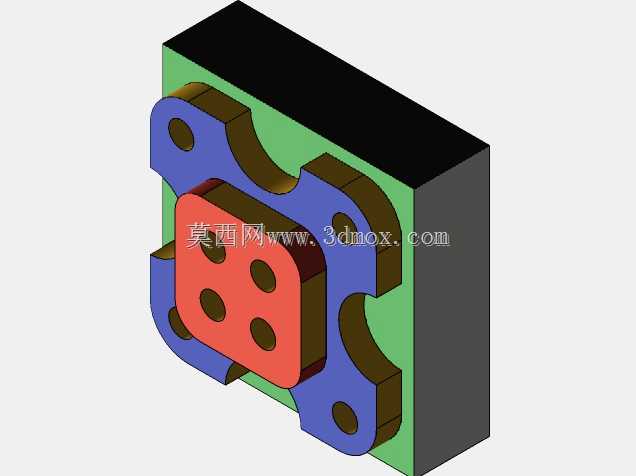

　　这套定位安装组件主要面向普通铣床、加工中心工位上的工件侧向装夹场景，核心作用是把待加工坯件牢牢抵靠在机床工作台的定位基准面上，替代临时找正的垫铁与压板组合，缩短中小批量零件换装时的打表找正时长。从结构分层来看，组件直接贴合机床工作台上表面的是一块带沉头过孔的黑色基准底板，底板上预留的安装孔位完全适配标准T型槽工作台的槽距，装配时可以直接用T型螺栓贯穿锁紧，不需要额外在工作台上扩孔或者焊接临时挡块，底板的厚度经过受力校核，在承受铣削走刀带来的侧向冲击载荷时不会出现翘曲变形，底面全程和工作台面保持面接触，避免局部应力集中压伤工作台精度面。底板上方叠装的绿色过渡垫板承担高度补偿功能，

　　当待加工坯件的夹持高度和机床刀具有效切削行程存在小幅偏差时，可以通过更换不同厚度的过渡垫板快速调整装夹高度，不需要额外垫高刀具或者修改工件坐标系，垫板两侧开出的弧形避让槽是为了给锁紧螺栓的扳手工位留出操作空间，避免紧固扳手和周边夹具发生运动干涉。蓝色的异形承力架是整套组件的核心受力骨架，整体采用对称式轮廓设计，四个角位分别布置了贯穿安装孔，既可以和下方过渡垫板锁止，也能根据装夹需求反向安装，适配不同宽度的坯件定位需求，承力架两侧的内凹弧形轮廓一方面削减了零件整体自重，降低夹具换装时的人工搬运强度，另一方面给工件吊装、排屑以及切削液回流留出了通畅空间，加工过程中产生的切屑不会堆积在定位面缝隙里，日常清理只需要用压缩空气吹扫即可。

　　最前端的红色多孔定位块直接和待加工工件端面接触，块体上均匀分布的四个通孔既可以作为定位销孔，插入圆柱销完成工件的周向防转，也可以作为锁紧螺栓的过孔，配合压板把工件端面压紧在定位面上，定位块的凸起轮廓和承力架的内凹型腔完全契合，装配时可以实现无销自定位，换装不同规格定位块时不需要重新校准同轴度。整套组件的所有配合面都预留了合理的磨削余量，实际加工完成后配合面平面度可以控制在0.02mm以内，完全满足普通铣削、钻削工序的定位精度要求，外轮廓所有尖角都做了R3以上的倒圆处理，既消除了热处理环节的应力集中隐患，也避免操作人员搬运夹具时被锐边划伤。在实际产线排布中，这类标准化定位支座可以成组布置在工作台两侧，配合通用压板完成长条形坯件的多点定位，也可以单组使用完成小型方块零件的单侧基准定位，适配多品种小批量的机加工生产节奏。
