CA6140车床阀类安装定位连接结构

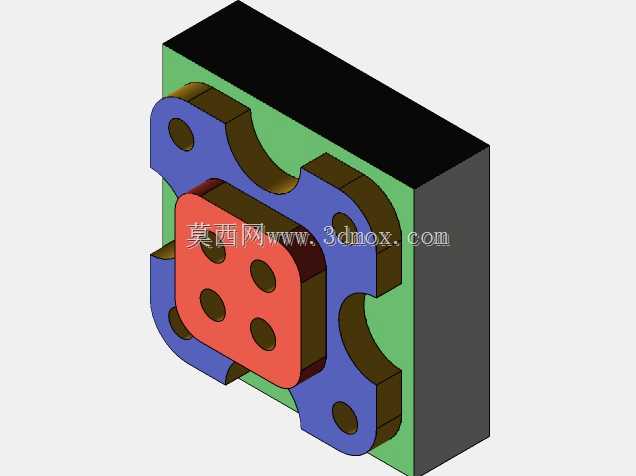

　　该结构属于CA6140普通车床液压润滑回路的配套安装组件，主要用于车床主轴箱侧腔内壁的阀组固定与油路对接，日常作业中承担着润滑支路分流、液压阀件定位、管路走向约束的多重作用，能避免车床高速运转过程中阀件受振动出现松动移位，同时将分散的润滑管路整合在同一安装基准面上，减少管路弯折带来的通径损失。从结构设计逻辑来看，整个组件采用叠层定位思路，底层黑色基座直接贴合主轴箱内壁铸造基面，加工时与箱体安装面配磨保证平面度误差不超过0.02mm，避免安装后出现密封面渗漏问题；中间层绿色垫板为耐油橡胶石棉材质，主要起到密封缓冲作用，补偿基座与箱体之间的微观形位误差，同时阻断机床运转时的振动传递到上层阀件；蓝色异形连接板为核心承载件，

　　四个角位的安装孔采用沉孔设计，螺栓锁紧后头部不会突出板面，避免与周边回转零部件发生运动干涉，板身的弧形避让槽完全匹配主轴箱内部加强筋的凸起轮廓，安装时无需额外修配箱体筋位即可直接就位，大幅降低现场装配的修配工作量。最上层红色阀块安装面设置四个均匀分布的通油孔，孔位公差严格控制在±0.01mm范围内，与叠加式节流阀的油孔完全对中，每个油孔周边预留0.5mm的密封槽安装O型圈，保证1.2MPa润滑压力下无渗漏。安装边界方面，整个组件总厚度控制在42mm以内，适配主轴箱内壁与齿轮回转轮廓之间50mm的预留安装间隙，横向最大轮廓尺寸112mm，完全避开主轴箱内的润滑油路主通道与拨叉运动行程范围，不会对车床原有换挡机构、

　　润滑主回路造成任何干涉。设计过程中充分考虑了车床日常维护的便利性，所有连接螺栓均采用统一规格的内六角圆柱头螺钉，现场检修时无需更换多种工具即可完成阀件拆卸，连接板侧面预留的缺口可直接伸手完成下层管路的接头紧固，无需整体拆除基座即可完成密封件更换作业。结构的受力校核完全匹配车床连续运转的工况，蓝色承载板采用45号钢调质处理，硬度达到HB220-250，可承受阀件换向时产生的周期性液压冲击，长期使用不会出现安装孔变形、板面翘曲等问题，保证润滑支路的供油稳定性，避免因阀件移位导致的主轴润滑不足、导轨供油断续等常见车床故障。
