带内孔外螺纹中空连接螺杆结构

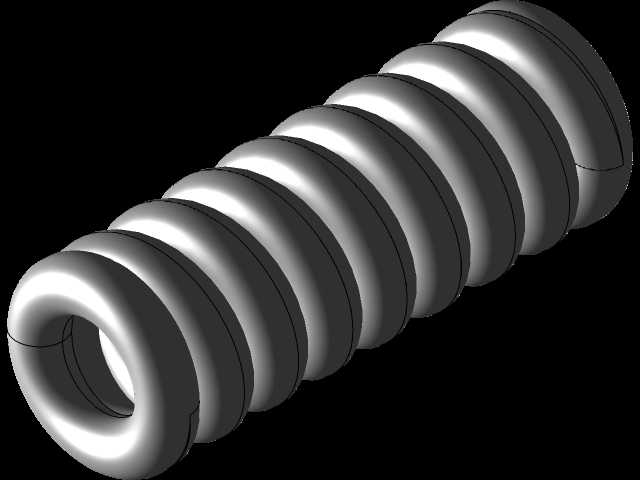

　　这类带内通孔的外螺纹螺杆，在流体管路连接、穿线式紧固结构、气动液压回路的接头部位应用十分广泛，和普通实心螺栓不同，中空的结构允许流体、线缆从零件中心穿过，同时依靠外螺纹实现两个构件之间的锁紧固定，在机床润滑回路、小型气动执行器接口、电子设备穿线紧固座上都能看到这类零件的身影。从结构设计来看，零件整体为回转体构型，外圆周加工连续等距的三角螺纹，螺纹牙型的收尾处做了平滑过渡，避免螺纹末端应力集中导致的断裂风险，中心通孔为等径直孔，孔口边缘做了微小倒角，既去除了机加工产生的毛刺，也能在穿入管线、线缆时避免刮伤外层护套。设计这类零件时，首先要匹配安装场景的通径需求，中心通孔的直径直接决定了可穿过的介质流量或者线缆直径，

　　外螺纹的公称直径和螺距需要和对接的内螺纹孔完全适配，螺纹的有效旋合长度要满足连接强度要求，通常旋合长度不小于螺纹公称直径的1.2倍，才能保证在振动工况下不会出现松脱。零件的安装边界需要重点考量，螺杆的总长度要适配两个被连接件的总厚度，加上锁紧螺母的旋合余量，不能出现螺杆过长干涉其他部件、或者过短旋合量不足的问题，外螺纹的大径尺寸要控制在公差带范围内，避免和内螺纹装配时出现卡滞或者间隙过大的问题。从实际使用场景来说，在CA6140这类普通车床的润滑系统中，这类中空螺杆可以作为润滑油路的连接接头，一端旋入机床床身的油孔，另一端对接输油管，润滑油可以从中心通孔持续输送到导轨、丝杠等需要润滑的部位，

　　同时螺纹连接的方式可以方便后期维护时拆卸更换。在小型自动化设备的气路布局中，这类零件也可以作为穿板接头，穿过设备安装面板后用螺母锁紧，中心孔通入压缩空气为气动元件供气，相比普通接头，一体化的螺杆结构减少了额外的密封零件数量，降低了泄漏点。建模过程中，外螺纹的特征处理要符合机械加工的实际工艺，不能直接生成全齿高的螺纹收尾，要模拟真实车削加工时的螺纹退刀结构，中心通孔的同轴度要和外螺纹保持一致，避免装配后出现偏心，导致管路密封失效或者螺杆受力不均。零件的端面要保证和轴线垂直，锁紧时端面和被连接件表面均匀贴合，不会出现偏载导致的螺纹变形。在选型替换时，除了核对螺纹规格、通孔直径、总长度这些核心尺寸，还要关注零件的材质匹配，

　　普通工况下用碳钢镀锌即可，有腐蚀介质的场景需要选用不锈钢材质，液压回路中使用则需要保证螺纹的密封性能，必要时在螺纹表面缠绕密封带或者搭配密封垫圈使用。这类零件虽然结构简单，但是在整套设备的管路、紧固系统中承担着非常关键的作用，设计时如果忽略了螺纹公差、孔口倒角、端面垂直度这些细节，很容易在装配时出现问题，甚至导致设备运行过程中出现漏油、漏气、连接松脱的故障。建模时需要把所有配合尺寸的公差考虑进去，螺纹的大径、中径、小径都要符合对应的螺纹标准，中心通孔的内壁粗糙度要满足流体通过的要求，避免过大的阻力影响介质流速，外螺纹的表面粗糙度要保证旋合时顺畅，不会出现卡顿。
