CA6140车床开合门闩锁紧传动构件

　　该构件为CA6140普通卧式车床进给操纵系统中的开合螺母配套门闩锁紧件，在整机溜板箱传动链路里承担开合螺母的闭合锁止、脱开释放的动作传递与位置限位功能，是车床车削螺纹工序中保障丝杠与开合螺母精准啮合、避免切削过程中螺母自行脱开的核心受力小件。

　　从实际车间装机场景来看，该零件安装在溜板箱内部开合螺母的操纵摆杆联动槽位中，操作者扳动溜板箱外侧的开合手柄时，手柄转轴带动凸轮转动，凸轮曲面直接抵靠该门闩构件的弧形配合面，推动构件沿溜板箱预设的导向滑槽做直线滑移：当手柄扳至闭合工位，构件端部的圆柱销孔穿装联动销轴，带动上下半合的开合螺母同步收拢，与床身下方的传动丝杠完全啮合，此时丝杠的旋转运动即可转化为溜板箱沿床身导轨的纵向定距进给，匹配不同螺距的螺纹车削走刀需求；当手柄扳至脱开工位，构件反向滑移，拉动开合螺母上下张开，完全脱离丝杠齿面，此时溜板箱可通过光杠传动完成普通外圆、端面车削的自动走刀，也可手动快速移动，不会被丝杠的传动行程干涉。

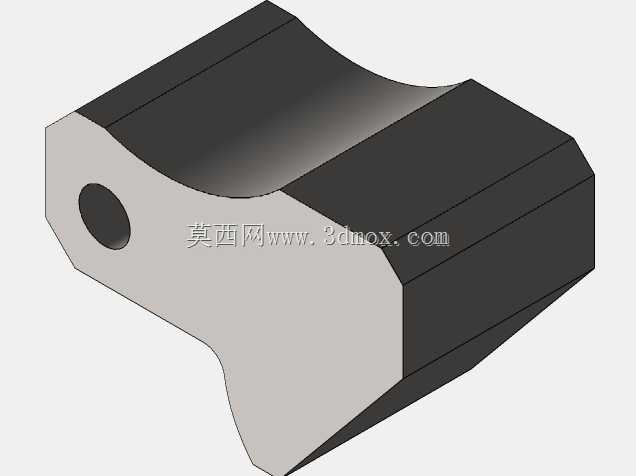

　　结构设计层面，该构件的外形完全适配溜板箱内部的狭小安装空间：主体采用方块式基体，顶部加工出与操纵凸轮曲率匹配的内凹弧形承托面，凸轮转动时曲面全程与该弧面贴合，接触应力分布均匀，不会出现局部点蚀、卡滞的问题；基体一侧伸出的带孔耳台，横向加工贯通圆柱销孔，销孔与联动销轴采用过渡配合，装配后销轴无旷量，手柄的扳动行程可以无间隙传递到开合螺母，消除螺纹车削时的走刀窜动。构件下部的异形让位曲面，是为了避让溜板箱内部相邻的齿轮轴、拨叉槽位，在有限的箱体空间内避免运动干涉，不需要额外扩大箱体的开孔尺寸，兼容CA6140车床原厂溜板箱的所有安装边界。

　　安装尺寸与配合边界上，该构件的整体厚度与溜板箱内部导向滑槽的槽宽采用小间隙滑动配合，滑移过程中直线度好，不会出现偏摆卡阻；端部销孔的中心高与开合螺母耳板的销孔中心高完全同轴，装配时无需额外修配即可穿入销轴；构件的滑移行程经过精准校核，完全对应开合螺母从完全啮合到完全脱开的移动距离，既不会出现行程不足导致螺母啮合不到位、打齿崩牙的问题，也不会出现行程过大导致螺母过度张开、碰撞箱体内壁的故障。

　　从受力特性来看，车削螺纹时切削抗力会通过开合螺母传递到该门闩构件，构件主体采用厚实的实体结构，刚性充足，工作过程中形变量极小，可以长期保持锁紧位置的稳定性，避免螺纹车削过程中螺距累积误差超差。弧形接触面在长期使用后磨损均匀，即便出现少量磨损，凸轮的进给行程也可以自动补偿间隙，不需要频繁调整垫片，维护难度极低。该零件的建模完整还原了所有配合面、销孔、让位曲面的细节，可直接用于车床备件测绘、溜板箱操纵机构的运动仿真验证，也可作为机床小件加工工艺编制的参考参照，适配普通卧式车床的维修替换、机床教学拆装实训的多种场景。
