互锁凹凸拼接基础实体教学构件

　　这套互锁式凹凸实体构件，核心定位是机械制图课程中形体组合、空间构型训练的典型实操载体，同时也可作为小型工装定位块、工位物料分隔挡块的原型参考，在金工实训教学、桌面装配验证、简易夹具辅件设计场景中都有对应的使用价值。

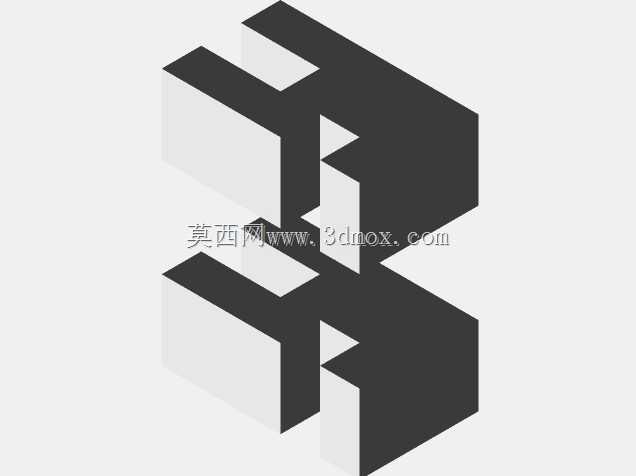

　　从结构设计逻辑来看，整套构件分为左右两个对称构型的块状单元，每个单元都在长方体基体上做了等尺寸的凸台与凹槽切削处理：凸台的伸出高度、宽度与对应凹槽的深度、槽宽采用一致的名义尺寸，配合面预留了教学演示所需的间隙，既可以让两个构件沿水平方向顺畅滑入嵌合，嵌合完成后又能在垂直方向形成互锁，不会出现松脱掉落的情况。和普通单一方块实训件不同，这种配对式结构把二维视图里的剖视图、尺寸标注、公差配合知识点全部整合到了实体上：学员在测绘时需要同时测量凸台的长宽高、凹槽的内壁间距、基体的总高总宽，还要判断两个构件配合时的尺寸链关系，能快速建立起从二维图纸到三维实体的空间映射思维。

　　实际加工层面，该构件所有棱边均为直角过渡，没有复杂曲面、薄壁或者异形特征，既可以用普通方料通过铣床铣削台阶、开槽完成加工，也可以通过3D打印快速制作教学样件，加工门槛极低，非常适合入门级实操训练。作为工装辅件使用时，两个嵌合后的构件可以拼接成不同长度的定位挡边，安装在工作台T型槽旁，用来限制小型工件的进给位移，构件底部可以按需加工沉头孔，直接用螺栓锁紧在工作台面上，不需要额外做复杂的安装基座。

　　外形边界上，单个构件的基体采用规整长方体设计，所有突出的凸台都没有超出基体的最大外轮廓，摆放时底面为完整平面，可以平稳放置在检验平台上做形位公差检测，不存在悬空翘边的问题。配合面的台阶转角处做了直角清根设计，既符合铣削加工的走刀逻辑，也能让学员直观理解刀具直径对内角加工的影响——实际加工时如果选用和槽宽匹配的立铣刀，可以直接切出直角内角，如果刀具直径偏大，内角会留下刀痕圆角，这部分细节也刚好可以作为加工工艺讲解的实际案例。

　　在装配验证环节，该构件不需要额外紧固件就能完成组合，徒手就可以完成插拔操作，反复拆装也不会出现配合面磨损卡滞的问题，非常适合课堂上反复演示装配关系。构型上没有多余的装饰特征，所有结构都服务于凹凸配合的核心功能，学员在建模过程中可以优先采用拉伸凸台、拉伸切除的基础特征完成建模，不需要用到复杂的曲面或者放样命令，能把训练重点集中在特征顺序规划、尺寸约束、装配配合关系这些基础核心能力上，为后续复杂机床零件、夹具组件的设计建模打下扎实的构型思维基础。
