圆柱螺旋压缩弹簧结构设计

　　这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常在各类机床进给机构、阀门启闭组件、工装夹具缓冲结构、汽车悬架阻尼单元里都能见到它的身影，核心作用是在外载荷作用下产生形变，将机械能或者动能转化为形变势能，外载荷撤除后又能快速回弹，将形变势能转化为机械能或者动能，以此实现缓冲、复位、储能、测力、张紧等不同的功能需求。

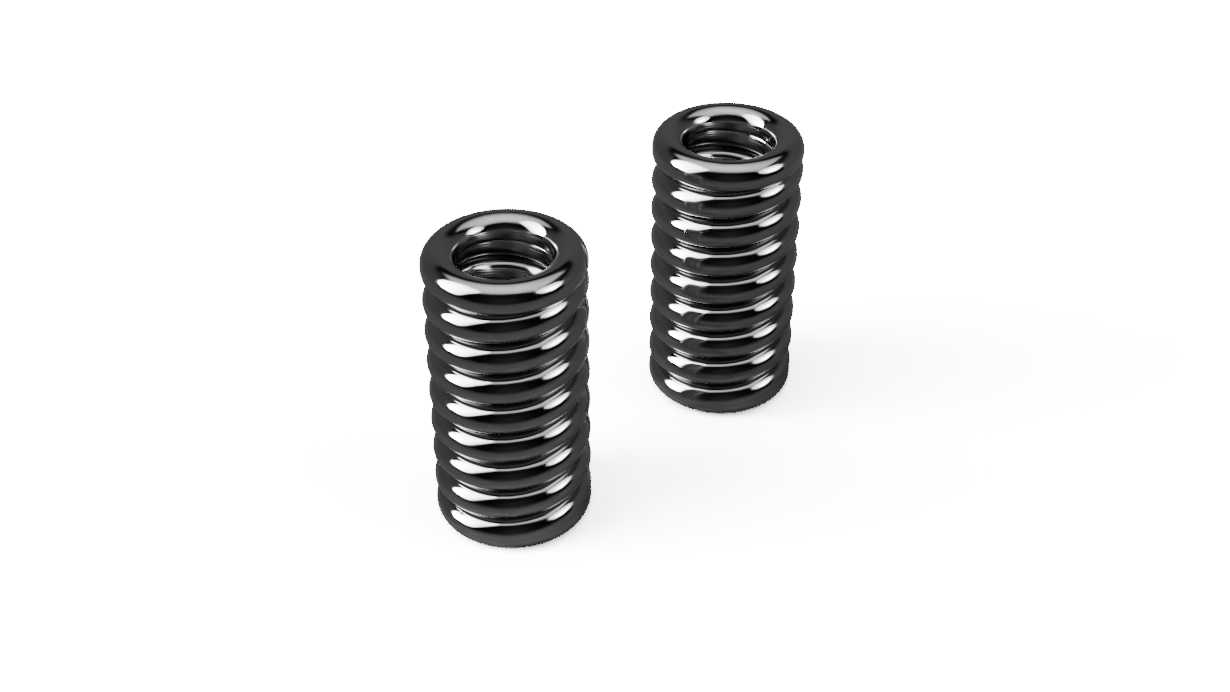

　　从结构设计逻辑来看，这类弹簧采用等节距圆柱螺旋结构，两端做并圈磨平处理，这是工程应用里最成熟的压缩弹簧端部处理方式，能够保证弹簧在受压时端面与支撑座贴合平整，避免受力时出现侧向偏移、歪斜卡滞的问题，有效提升弹簧工作过程中的稳定性。弹簧的有效圈数是决定其刚度的核心参数，有效圈数越多，弹簧刚度越低，相同载荷下的形变量越大；有效圈数越少则刚度越高，抗载荷能力越强，设计时需要根据实际工况的载荷大小、允许形变量来匹配对应的有效圈数，同时要预留足够的预压量，避免弹簧在工作过程中出现失稳、并圈碰磨的问题。

　　从外形尺寸与安装边界来看，这类弹簧的外径、内径、自由高度是安装适配的核心参数，设计时需要保证弹簧内径比安装导杆直径大0.5到1毫米，避免工作过程中弹簧与导杆发生摩擦磨损，同时弹簧外径要比安装沉孔直径小1到2毫米，预留出弹簧受压时径向膨胀的空间，防止弹簧卡滞在沉孔内无法正常回弹。弹簧的两端磨平长度一般不小于3/4圈，端面粗糙度要满足支撑要求，保证安装后弹簧的垂直度符合工况要求，避免偏载导致弹簧局部应力过大出现早期断裂失效。

　　在实际工况选型过程中，首先要明确弹簧的工作行程、最大工作载荷、安装空间尺寸三个核心边界条件，通过刚度计算公式反推弹簧的线径、中径、有效圈数参数，同时要校核弹簧的疲劳强度，对于循环载荷工况下使用的弹簧，还要考虑材料的疲劳极限，通过喷丸、强压处理等工艺提升弹簧的疲劳寿命，避免长期循环载荷下出现断裂失效。弹簧的节距设计也需要匹配工作行程，保证弹簧在最大压缩量时，有效圈之间还留有一定的间隙，避免圈与圈之间发生刚性碰撞，产生噪音或者损坏弹簧表面涂层。

　　这类弹簧的应用场景覆盖极广，小到精密仪器里的微型复位弹簧，大到重型设备里的大型缓冲弹簧，核心结构逻辑都是基于圆柱螺旋压缩的原理，只是根据不同的载荷、行程、安装空间调整线径、圈数、直径参数。在机床加工领域的CA6140车床里，这类弹簧常被用于操作机构复位、离合器压紧、过载保护等位置，比如车床溜板箱的操作手柄复位弹簧、主轴箱内的摩擦片压紧弹簧，都需要精准匹配刚度参数，既保证操作时的手感反馈，又能保证机构动作到位，不会出现复位滞后、压紧力不足导致的传动打滑问题。

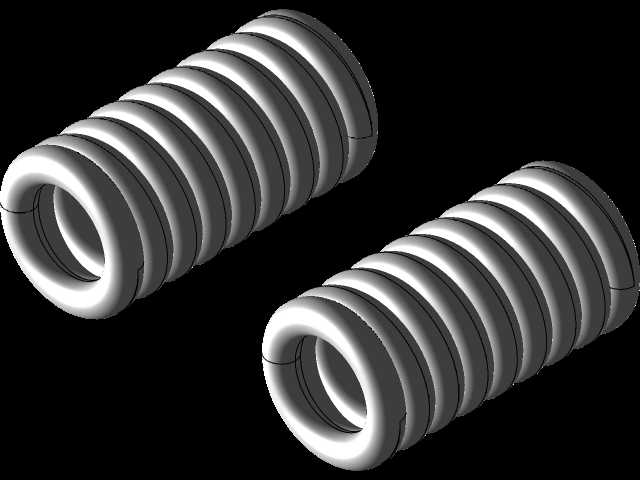

　　建模过程中需要注意螺旋线的生成逻辑，要准确区分支撑圈与有效圈的节距差异，两端的并圈部分节距等于线径，有效圈部分节距均匀一致，扫掠特征生成后要对两端面做磨平处理，还原真实零件的端部结构，保证后续做装配仿真、干涉检查时的准确性，避免因为模型结构与实际零件不符导致装配验证出现偏差。同时要注意弹簧的螺旋方向，常规压缩弹簧一般采用右旋设计，特殊安装场景下会采用左旋，建模时需要根据实际安装需求调整螺旋方向，避免装配时出现干涉问题。
