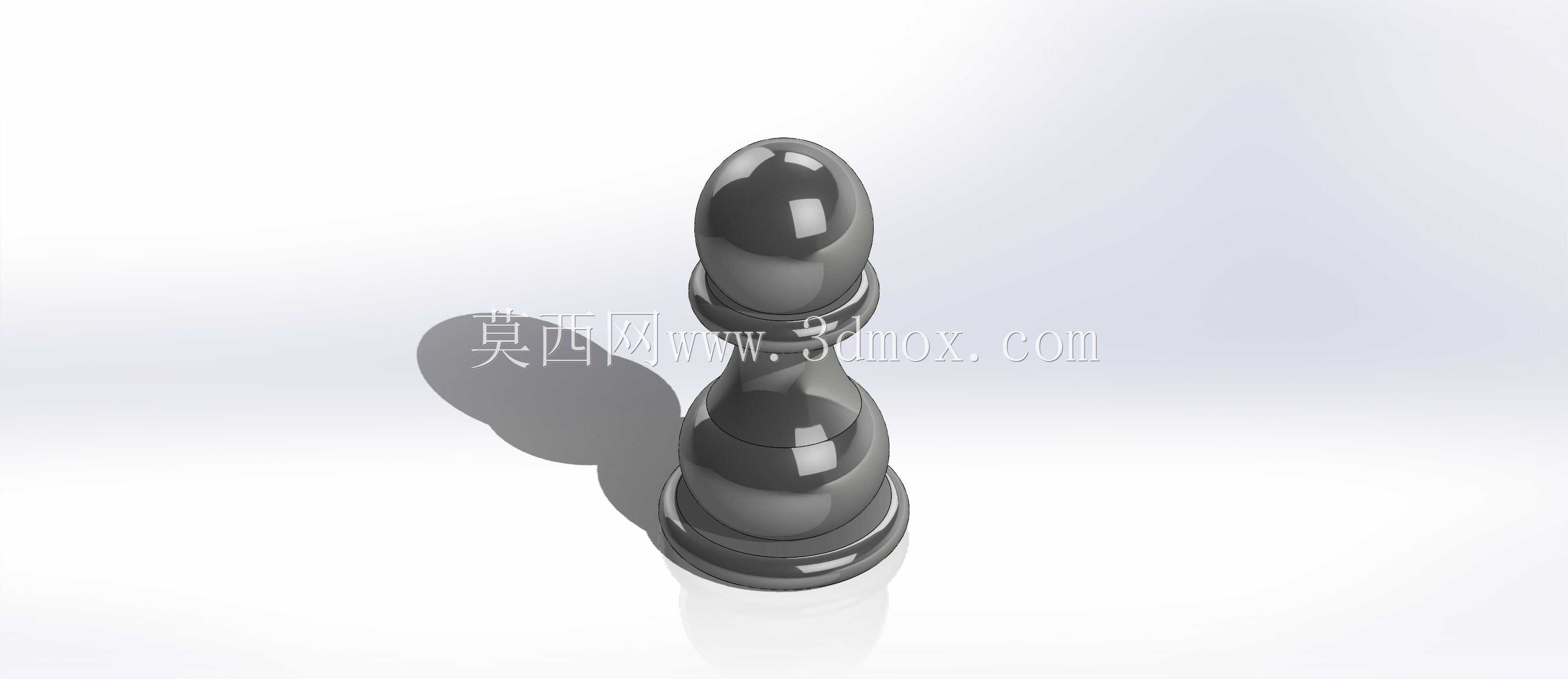

国际象棋兵棋子回转体摆件结构

　　这套回转体造型件以桌面棋具与装饰摆件为应用场景，主体采用轴对称轮廓，整体由底部承托法兰、逐级收束的柱身段、中部环形凸缘、鼓形握持段和顶部椭球端构成。轮廓线在二维草图阶段先以直线段确定底座厚度、柱身直壁和各段轴向高度，再用圆弧与样条过渡处理肩角、颈部和球头，避免相邻曲面之间出现折边；进入三维阶段后，封闭半剖面绕中心轴一次性旋转拉伸成型，所有外表面均保持连续回转特征，没有侧向抽芯或复杂装配关系。

　　从实际用途看，该件既可作为国际象棋中兵棋的实体造型参考，也可作为小型桌面摆件、教学演示件或数控车削样件。底座法兰直径最大，用于保证直立放置时的接触面积和抗倾覆稳定性；法兰上方设置浅台阶，既形成视觉边界，也方便在加工时装夹、找正和端面定位。柱身段承担主要支撑，直径较小，能够减轻整体重量；中部环形凸缘将细长柱身与上部鼓形段分隔开，增加轮廓层次，同时在手持移动时提供限位触感。

　　上部鼓形段向外平缓隆起，再向颈部收缩，顶部以椭球端收头，曲面过渡半径逐级变化。这样的轮廓不仅符合棋子握持与识别习惯，也有利于车削或旋压类工艺走刀：外轮廓母线连续，刀具可沿型面平顺进给，减少突变拐角带来的振动与刀痕。若用于金属加工，底座端面可作为Z向基准，中心轴作为回转基准；若用于树脂或塑料成型，轴对称壁厚更容易控制，冷却收缩也较均匀。

　　安装边界方面，模型只需要平整台面即可放置，底部法兰承担全部支撑，不需要额外紧固件。外形边界集中在径向最大直径与轴向总高范围内，周边无外伸结构，排布多枚棋子时可按底座直径预留间距。颈部和球头位置曲率变化较快，加工或打印时应注意层纹方向与表面光洁度；底座边缘则需保留小倒角，避免锐边磕碰。整体结构简洁、基准明确，适合作为回转体建模、曲面过渡、车削工艺规划和棋具产品造型的练习案例。
