音视频设备RCA莲花插座接插件

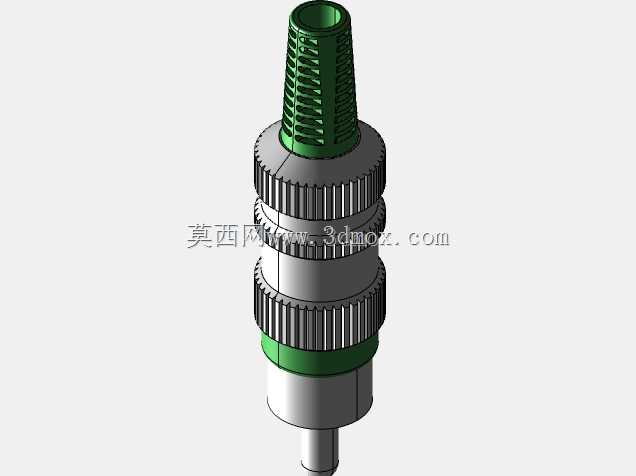

　　音视频工程布线、机柜内部信号转接、消费电子整机装配场景里，RCA同轴莲花接头是模拟音视频链路里最常见的端接部件，这套三维结构完整还原了现场常用的线缆压接式莲花插座的全部装配细节，覆盖从线缆进线、应力释放、壳体锁止到插芯对接的完整结构逻辑。

　　从实际装配顺序拆解结构，尾端绿色锥状格栅段是线缆防弯折应力套，建模时做了周向均布的镂空格栅槽，线缆穿入后该段可随线缆小角度摆动，避免线缆在接头根部反复弯折出现铜芯断裂，锥度过渡设计适配不同外径的同轴音视频线，格栅的开槽深度、筋条厚度都按照常用软PVC护套的弯折寿命做匹配，既保证摆动余量，又不会出现根部松旷。中段两层带滚花的旋紧螺母是装配锁止结构，滚花齿做了周向细密直纹，徒手装配时可以提供足够摩擦力，不需要额外工具即可完成前后壳体的螺纹旋合，两层螺母之间预留了密封衬垫的安装位，在户外临时演出、潮湿机柜环境下可以加装橡胶圈提升防护等级，壳体的台阶限位面控制螺纹旋入深度，避免旋紧过度挤压内部插芯导致同轴接触件偏移。

　　前端插合段对应标准RCA母座对接界面，外圈金属壳体做了阶梯导向，插入设备面板莲花母座时先由大直径外圆导向，再让内部信号插针与母座触点贴合，绿色环形隔圈区分信号极性与声道标识，工程现场布线时可以通过不同颜色尾套快速区分左右声道、复合视频、数字同轴信号，减少接线错配概率。

　　建模过程中各零件的装配边界清晰，尾套内径匹配常用3mm至6mm外径的同轴线缆，中段滚花螺母的最大外径控制在常规面板RCA插孔的避让空间内，相邻两个莲花插座在机柜面板并排布置时，接头之间预留足够手指操作空间，不会出现壳体干涉。内部通道预留了同轴电缆芯线焊接、压接的容纳空间，插芯固定台阶保证信号触点与外壳同轴度，对接后特性阻抗维持在模拟音视频传输要求范围内，减少信号反射。整套结构把徒手装配的人机细节、线缆抗弯折的可靠性、多接头并排安装的空间约束都纳入设计，可直接用于接插件选型校核、机柜布线干涉检查、整机装配工艺演示。
