5.08间距四芯可插拔接线端子结构

　　该结构件为面板与PCB之间常用的插拔式接线端子，采用5.08mm标准极间距，四极并排布置，额定电流7A，额定电压450V，接触部位采用镀锡处理，主要用于工业控制柜、配电板、伺服驱动、电源模块、自动化设备和小功率机床电气回路中，实现多股导线与电路板或设备端口之间的快速连接、检修断开和批量装配。

　　从实际使用角度看，这类端子并不承担复杂机械传动功能，却直接影响设备布线效率、维护便利性和电气连接可靠性。现场接线时，导线压接或插入对应孔位后，通过端子内部夹持结构形成稳定接触；设备装配阶段，公母两侧可先分别完成线束预制和板端焊接，再整体对插，减少柜内逐点接线时间。检修时无需反复拆卸螺钉或重新整理线束，拔出端子即可隔离回路，适合模块化成套设备、测试工装、变频控制板以及需要频繁更换功能模块的场合。

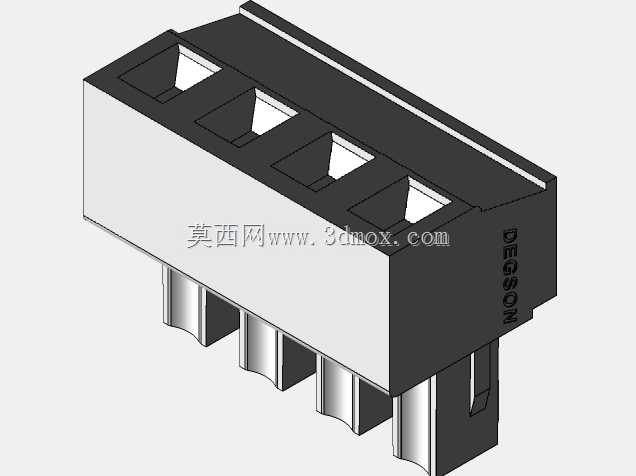

　　外形上，模型由黑色绝缘壳体、四个上方进线方孔、下部金属插针及侧面防误插导向特征组成。绝缘外壳采用长方体堆叠轮廓，侧壁保留加强筋和插拔导向面，既控制塑料件壁厚，又提高对插时的抗弯能力。相邻极之间通过壳体隔筋形成独立通道，降低手指误触、焊锡桥接和金属碎屑搭接风险。端部侧面设置定位与限位结构，使多联端子并排使用时能够保持整齐排列，避免错极插入。

　　安装边界方面，5.08mm极距决定了板端焊针中心距，四极端子在长度方向需预留约四个间距的排布空间，宽度方向要考虑外壳与相邻元件之间的爬电距离和插拔手位；高度方向则需同时满足上部导线弯曲半径、下部插针穿过PCB后的焊接余量。若在密集电控板上使用，端子外侧应避开电容、散热器和线槽，正面保留足够插拔空间，防止导线插头与外壳干涉。

　　建模时需重点还原绝缘壳体的拔模斜度、插孔倒角、金属件折弯轮廓和端部卡扣关系。金属插针并非简单圆柱，而是包含插接段、过渡肩部和板端焊接段，装配后与塑料腔体形成定位约束。壳体上的楔形槽、挡块和导向斜面用于保证公母对插时自动校正位置，侧向文字标识区域则可在工程出图中作为极性和型号标注位置。对于结构工程师而言，该模型既可用于PCB布局干涉检查，也可作为柜体三维布线、端子排选型和线束走向校核的基础元件。
