CA6140车床主轴箱传动直齿轮

　　在普通卧式车床的主轴箱内部，动力从电机经带轮传入后，需要通过多级齿轮副完成转速与扭矩的逐级分配，最终把合适的切削参数传递到主轴，带动工件旋转完成车削加工。这枚直齿圆柱齿轮正是CA6140这类经典普通车床主轴箱传动链中的典型零件，承担着定比传动或滑移变速的核心功能。

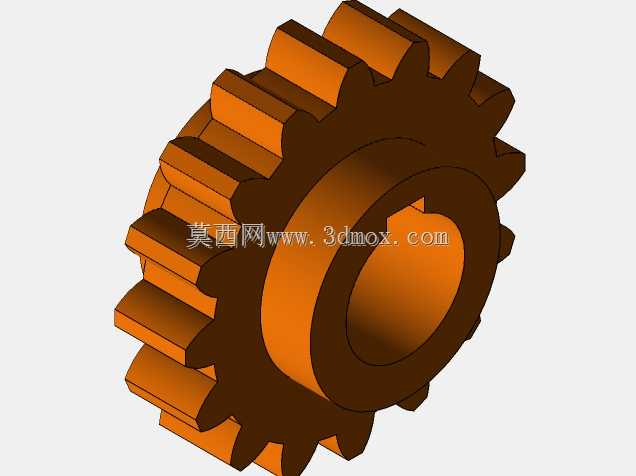

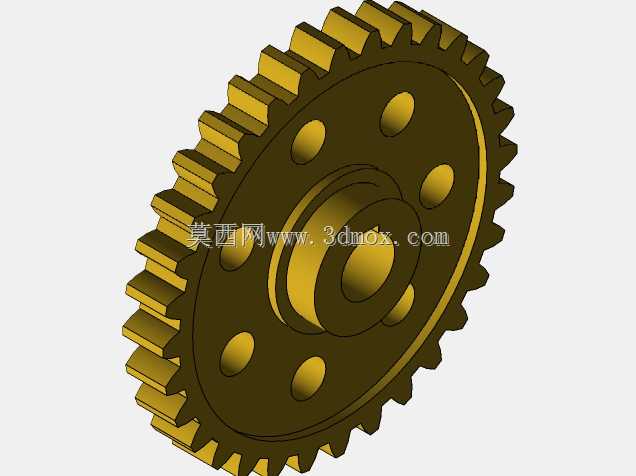

　　从结构上看，轮缘部分均匀分布着标准渐开线直齿，齿形参数按照机床传动的承载需求选取，啮合时沿齿宽全齿接触，传动平稳、轴向力几乎为零，非常适合主轴箱内平行轴之间的动力传递。轮体采用辐板加减重孔的结构形式，辐板上沿圆周均布六个圆形通孔，这一设计并非随意开孔：一方面在保证轮体抗弯、抗扭刚度的前提下显著降低零件自重，减小高速旋转时的转动惯量，让换挡和启停更加轻快；另一方面这些孔也可作为润滑油的通道，箱体内飞溅的润滑油能够穿过孔位，在齿轮两侧形成循环，改善啮合区与轴承位的润滑散热条件。

　　轮毂部分明显高出辐板平面，形成带台阶的凸缘结构，内孔是与传动轴配合的关键安装面。建模时需要严格保证内孔与齿顶圆、齿根圆的同轴度，端面与轴线的垂直度也直接影响装配后齿轮的跳动量。实际装配中，内孔与轴多采用过渡配合或小间隙配合加平键周向固定，台阶端面则贴靠轴肩或隔套，实现齿轮在轴向上的精确定位，防止运转过程中发生窜动。

　　设计这类齿轮时，工程师首先要根据所在传动级的传递功率、转速算出模数与齿宽，校核齿面接触强度和齿根弯曲强度，再结合主轴箱内部的空间包络确定齿顶圆直径，避免与相邻齿轮、箱壁、拨叉发生干涉。辐板厚度、轮毂长度与外径的取值，都要兼顾铸件或锻件的工艺性——CA6140的这类齿轮多采用45钢锻坯经正火、齿面高频淬火处理，既保证芯部韧性又提高齿面耐磨性。

　　安装边界方面，齿轮装入箱体后，齿顶与箱体内壁之间需保留足够的安全间隙，端面与相邻滑移齿轮的拨叉槽位置要对齐，换位时不得出现齿顶顶撞。三维建模过程中，渐开线齿廓通过方程式驱动生成，齿根圆角、辐板过渡圆角均按实际加工圆角还原，减重孔与轮毂之间的壁厚均匀过渡，避免应力集中。整个轮体的对称度、动平衡余量都在模型中得到体现，为后续的工程图出图、数控加工以及主轴箱总成的虚拟装配提供可靠的几何依据。
