机床弧形防护端盖钣金折弯结构

　　该弧形罩壳类零件主要服务于普通卧式车床的端部防护与走线遮蔽场景，在CA6140这类传统机加工设备的改造、备件测绘与整机翻新环节中，这类异形护罩往往是最容易缺失、也最容易因磕碰变形失效的钣金类部件。从实际装机逻辑来看，它并非承担主切削载荷的受力件，核心作用是把车床端部外露的传动杆件、接线端子与旋转间隙完全包覆，既阻挡车削过程中飞溅的切屑、切削液溅入设备内部，也避免操作人员衣物、工具误触运动部件，同时还能让设备外轮廓保持连续顺滑，消除积屑死角，日常清理设备表面时抹布可以顺着弧面一次扫过，不会在直角缝隙里残留铁渣。

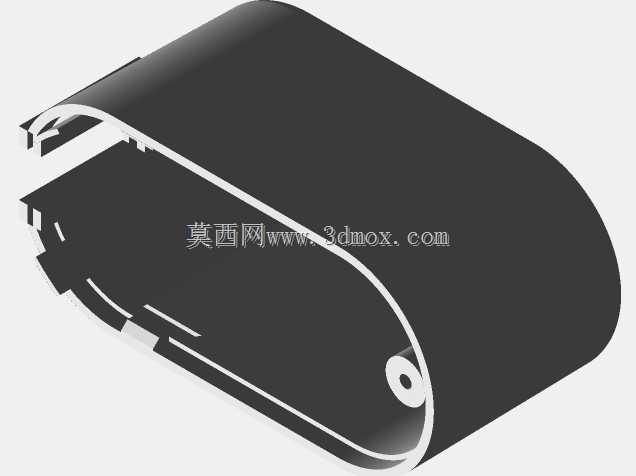

　　设计这类护罩时首先要匹配安装边界：整体采用大半径圆弧过渡的弯卷构型，开口侧朝向设备安装基面，弧面曲率完全贴合车床端部的外轮廓走线，罩壳侧壁预留的几处对位缺口，是对应床身端部原有固定凸台、连接螺柱的位置做的避让，装配时不需要额外在床身上打孔，直接把罩壳扣合到预设工位，缺口卡在定位凸台上就能限制横向窜动，再通过端部预留的带孔安装耳穿入紧固件完成锁紧。建模过程中要优先保证折弯内侧的净空尺寸：罩壳内部空腔要完全容纳下被防护的元件，弧面内壁和内部运动件之间至少保留3到5毫米的安全间隙，避免设备运行振动时罩壳剐蹭内部杆件；折弯圆角处不能出现应力集中的死折，钣金折弯的内R要和板材厚度匹配，防止弯卷工序中圆弧外侧出现拉伸裂纹、内侧起皱。

　　罩壳边缘做了同向的折边处理，一方面提升薄钣金的整体刚性，让大面积弧面不会因轻微按压就产生凹陷变形，另一方面折边形成的光滑边界也消除了 raw 钣金的锐边，装配和检修时不会划伤操作人员。侧壁预留的小圆孔是安装定位孔，既可以作为紧固件的穿装位，也能在检修时作为撬起罩壳的受力点，拆卸时不需要用螺丝刀硬撬漆面。从整机适配的角度考量，这类护罩的外形尺寸完全跟随被包覆区域的外轮廓走，没有多余的外凸结构，安装后不会超出车床原有最大外形边界，不会影响车床周边的操作空间，也不会和刀架、溜板的移动行程发生干涉。在老旧机床备件修复场景中，这类异形护罩的测绘建模往往需要反复核对缺口位置、弧面曲率和安装孔距，任何一处对位偏差都会导致扣装时无法贴合，出现缝隙过大、固定孔错位的问题，建模时同步保留折弯余量和板材厚度参数，也能直接对接后续的钣金下料、折弯工序，不需要二次转换图纸。
