伸缩臂叉装车属具挂接承载框架结构

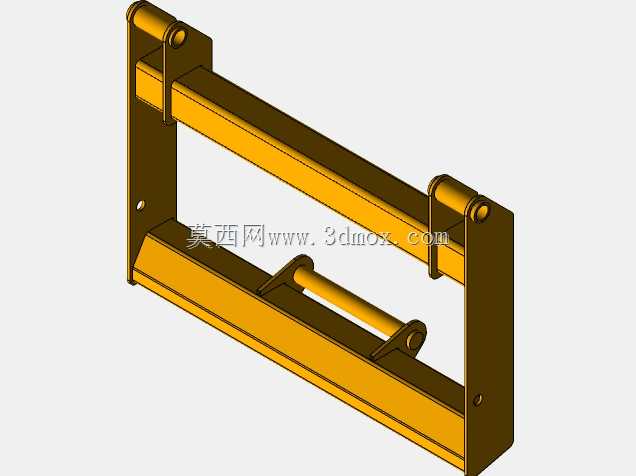

　　该结构对应伸缩臂叉装车前端的属具挂接承载架，是整机作业端连接货叉、铲斗、吊臂等多种属具的核心受力部件，在农牧场物料转运、建筑工地散料装卸、仓储园区高位堆垛、厂区设备维保吊装等场景中承担载荷传递与属具切换功能。框架主体采用双侧立式立板搭配上下横向承载梁的门式布局，两侧立板上部预留铰接销轴孔位，用于和伸缩臂前端的动臂铰点、举升油缸铰点完成同轴装配，立板下部沿竖直方向延伸形成支撑边，保证属具挂载后整机倾翻力矩的受力路径直接传递至臂架结构。上下两根横向主梁采用矩形截面型钢焊接成型，主梁沿整机宽度方向通长布置，上梁承担属具挂接后的竖直向拉拽载荷，下梁承担货叉托盘、铲斗斗底的竖向支撑载荷，两根梁之间预留充足的中空空间，

　　既避让属具快换锁销的伸缩运动行程，也为液压属具的油管走线、电气属具的线束排布留出穿行通道。框架中部横向布置的圆管状杆件为属具倾角调节的联动拉杆安装位，该杆件两端通过铰接耳板和两侧立板固定，作业时臂架俯仰油缸驱动整个挂架绕上部铰点转动，带动前端属具完成前倾卸料、后倾收料动作，杆件的安装位置经过力臂校核，保证属具在最大举升高度下仍有足够的收斗角度，不会出现物料撒漏。设计过程中首先确定两侧铰接孔的同轴度公差，孔位中心距需和伸缩臂前端铰点尺寸完全匹配，避免装配后出现别卡、单侧受力偏载的问题；横向主梁的截面高度根据属具额定承载能力选取，需校核偏载工况下单侧叉齿承载时主梁的弯曲挠度，挠度控制在允许范围内才能保证高位叉取作业的稳定性。

　　框架整体宽度边界需小于整车车身宽度，保证车辆在狭窄巷道、棚舍通道内通行时挂架不会剐蹭两侧障碍物；下部承载梁的下表面预留货叉套插入的导向间距，适配标准规格货叉的挂装尺寸，立板外侧的铰接耳板突出量需控制在臂架头部转动半径以内，避免举升过程中和臂架本体发生运动干涉。框架表面采用工程黄涂装，和工程机械整车涂装标识统一，外露铰接孔位预留润滑脂加注通道，销轴装配后可定期注脂维护，降低铰接部位的磨损速率。
