挖掘机多工况铲斗与快换接头成套结构

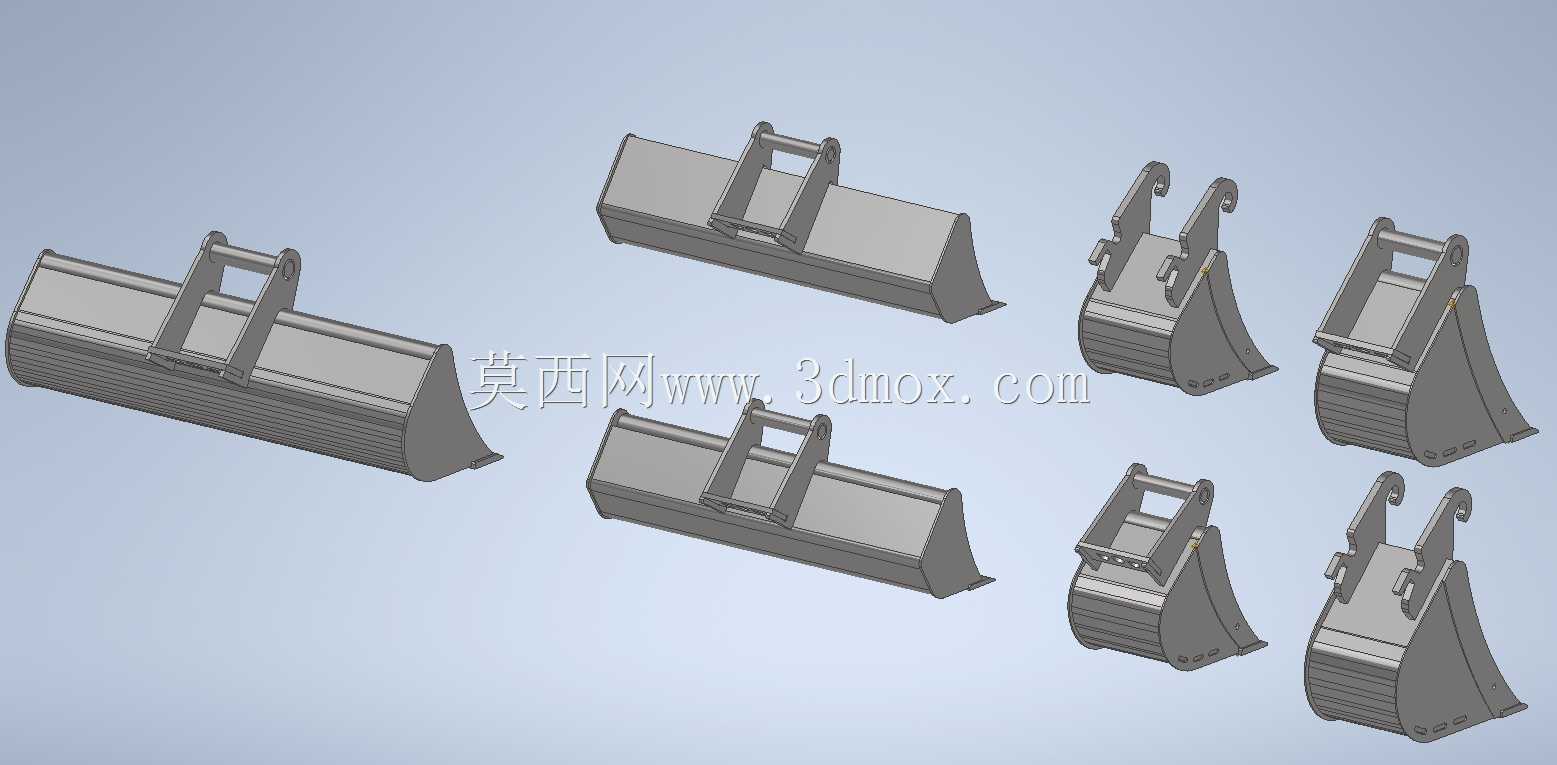

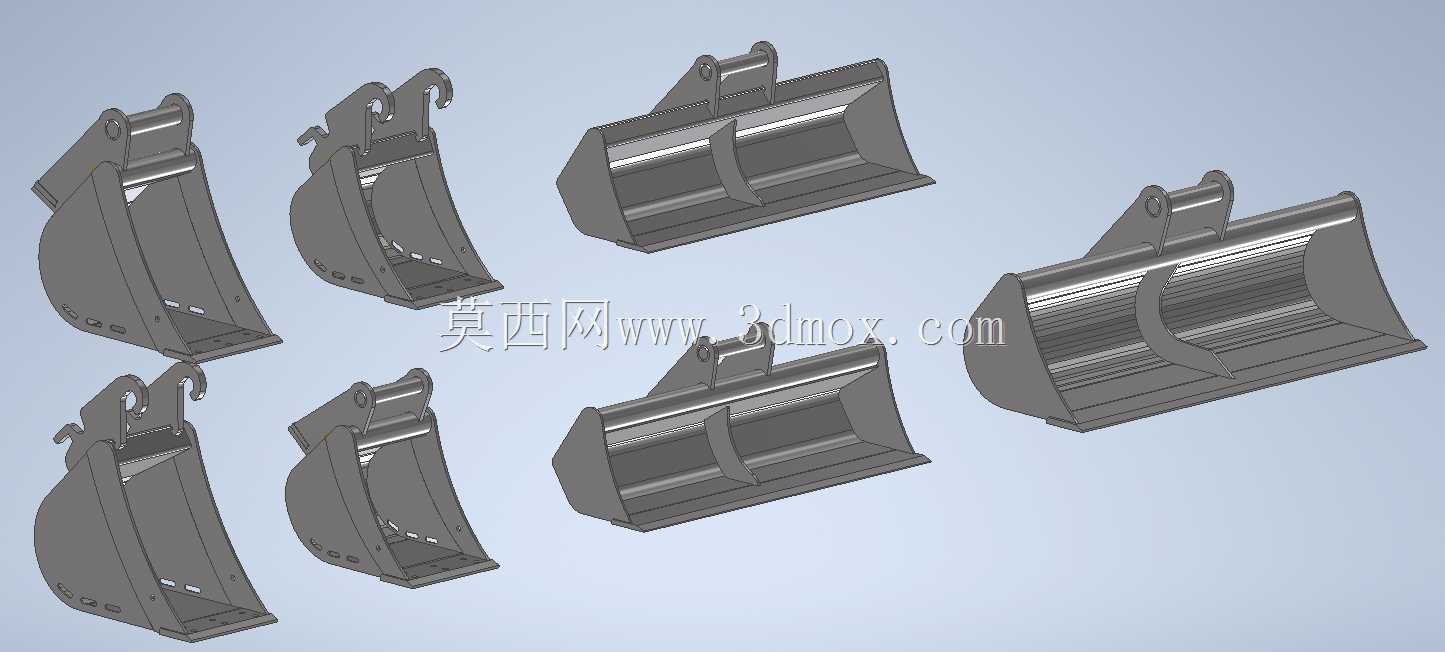

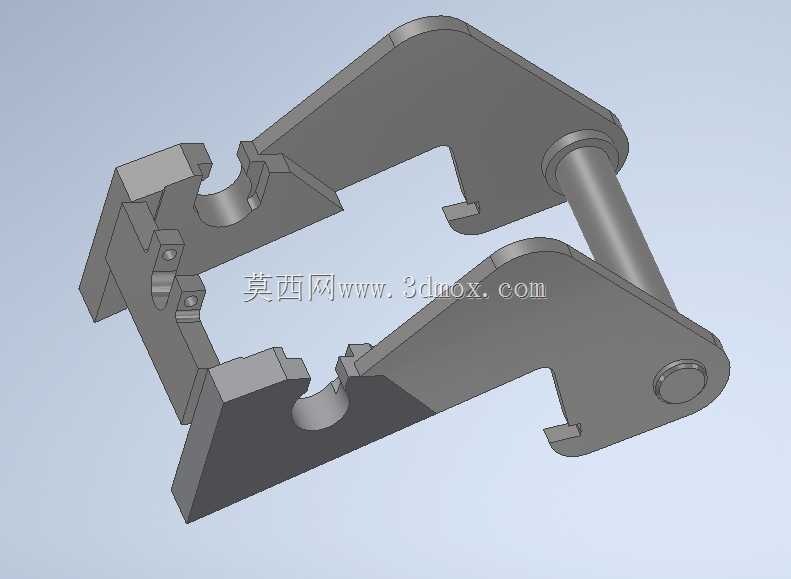

　　这套三维结构围绕小型挖掘机前端工作装置展开，覆盖窄斗、宽斗、清淤斗及快速连接器等多种属具形态，主要服务于市政沟槽开挖、场地整平、边坡修整、散料装卸和狭小空间作业。实际选型时，铲斗并不是孤立零件，它需要与斗杆端部销轴中心距、连杆铰点位置、斗杆摆角范围以及液压快换管路布置共同校核。窄型斗适合管沟、硬土和小断面挖掘，侧壁收窄后切入阻力较小，但侧向稳定性对耳板间距和销轴配合更敏感；宽幅浅斗更适合摊铺、清坡和松散物料整理，斗口宽度增大后，斗齿、切削刃与侧板过渡区需要承受更复杂的弯曲载荷。快速连接器的价值在于减少人工拆销时间，使主机能够在挖斗、液压锤、抓斗等属具之间切换。模型中接头本体采用上部双铰接耳板与下部锁止容纳区组合，

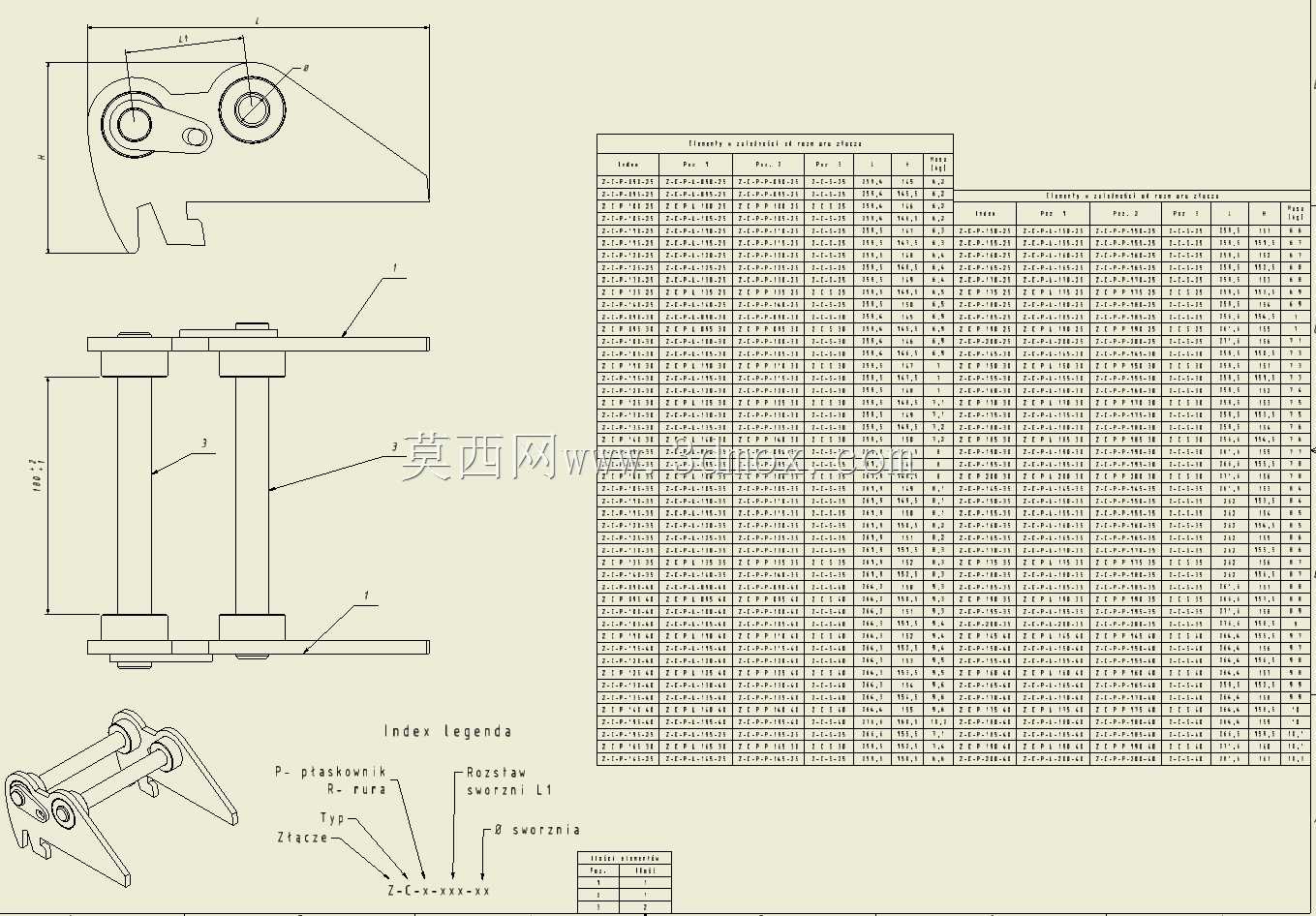

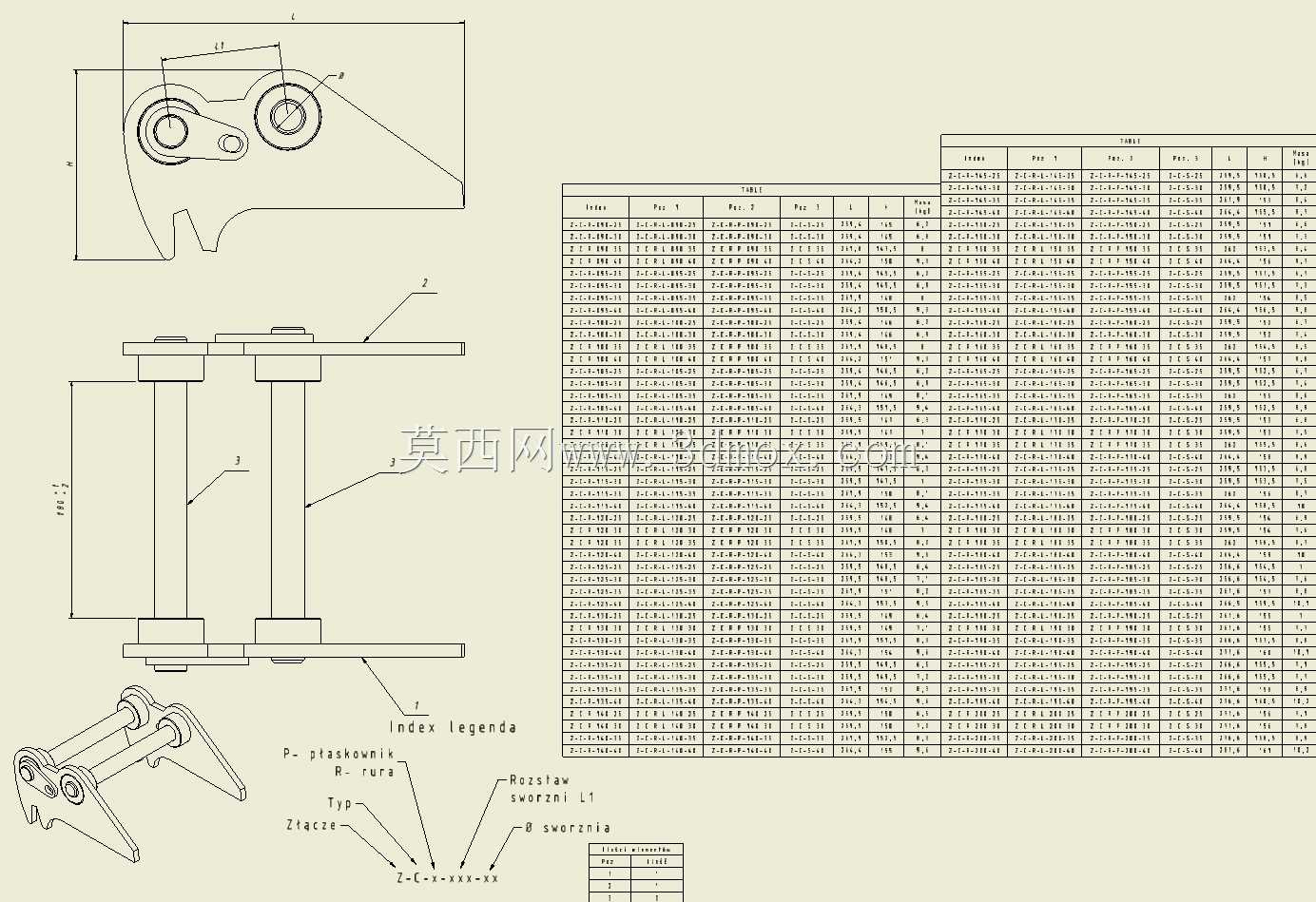

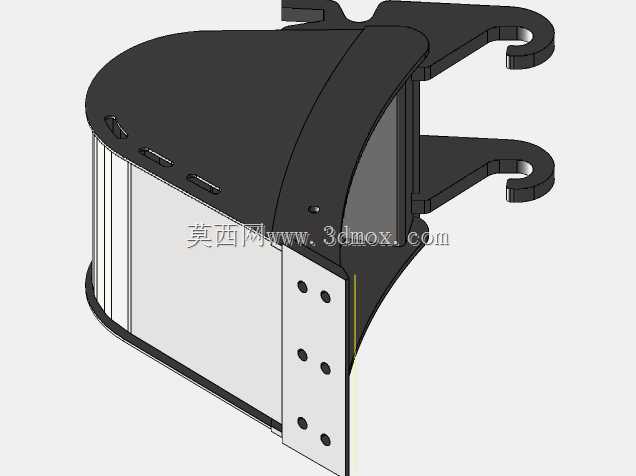

　　上端对应斗杆和摇杆铰点，下端通过挂钩、锁销或楔形机构约束铲斗销轴。设计时要先锁定主机吨位和斗杆端面尺寸，再确定两销轴直径、销轴中心距、耳板厚度及开档宽度；若开档过大，铰接处会产生附加偏载，若开档过小，则现场装配公差不足，容易出现销轴无法穿入或属具卡滞。铲斗外形按作业对象区分，深斗强调容料和挖掘充盈率，浅宽斗强调平整面积和物料回流控制；斗底弧线影响物料进入路径，后壁倾角决定卸料顺畅程度，侧刃外伸量则关系到沟壁成型和耐磨保护。耳板区域是载荷传递核心，动臂举升、回转偏载和铲斗撬挖都会在销孔周围形成应力集中，因此耳板与斗壁、加强板和包边板的连接过渡应连续，避免突变截面。切削边需预留耐磨件替换空间，斗齿座位置要与斗口板厚度匹配，

　　齿座间距过密会增加阻力，过疏则影响破碎和入料效果。安装边界上，还要检查属具在卷曲、卸料和最大展开位置是否与斗杆、连杆、油缸管路发生干涉，尤其快换接头叠加后会改变前端长度和铰点高度，若不校核，容易在收斗时碰撞斗杆或在卸料时达不到期望翻转角。整体建模把不同属具放在同一连接体系下表达，便于结构设计人员核对铰接关系、运动包络、耐磨板布置和现场维护空间。
