外螺纹式M3弹簧加载伸缩定位接触销

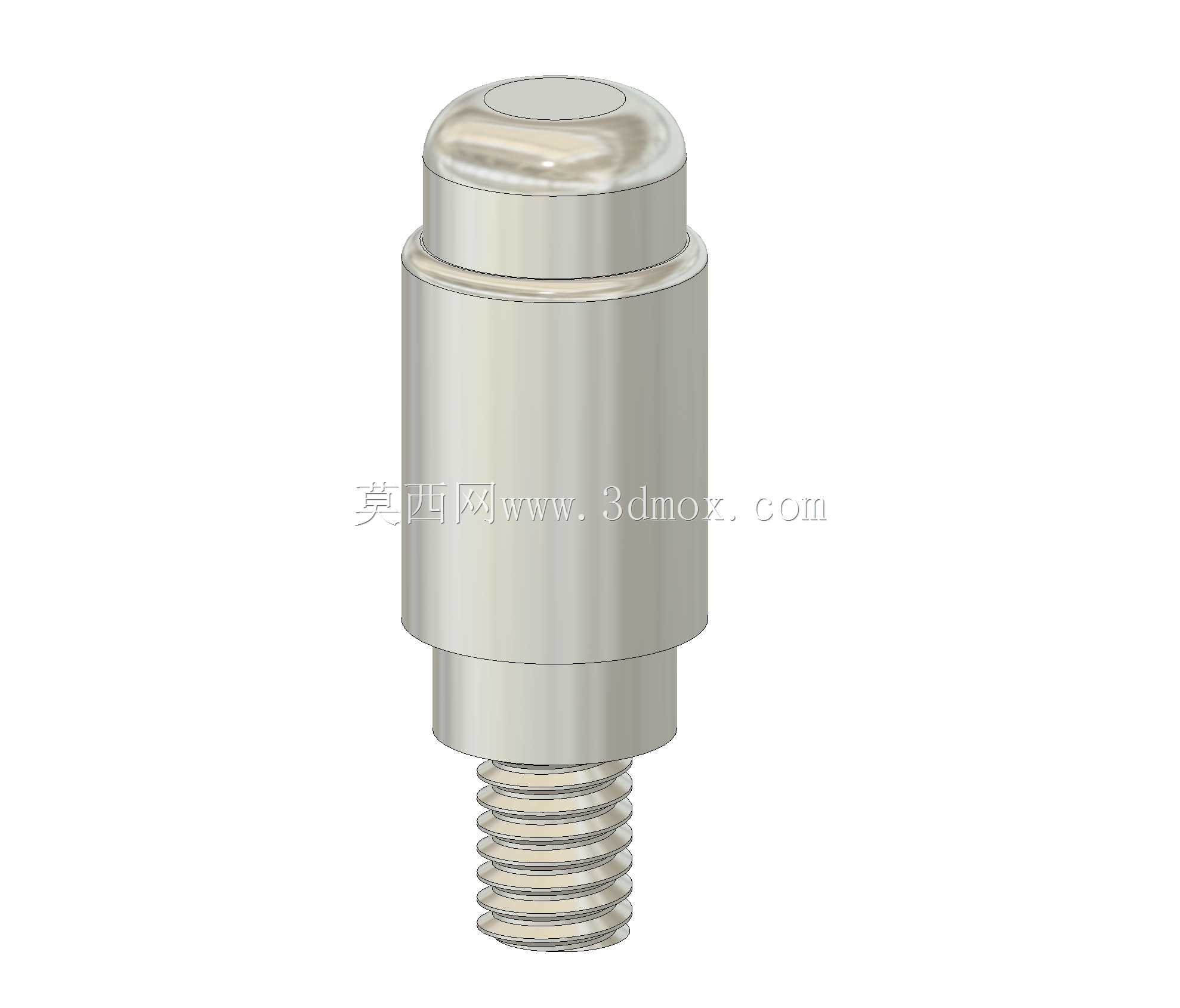

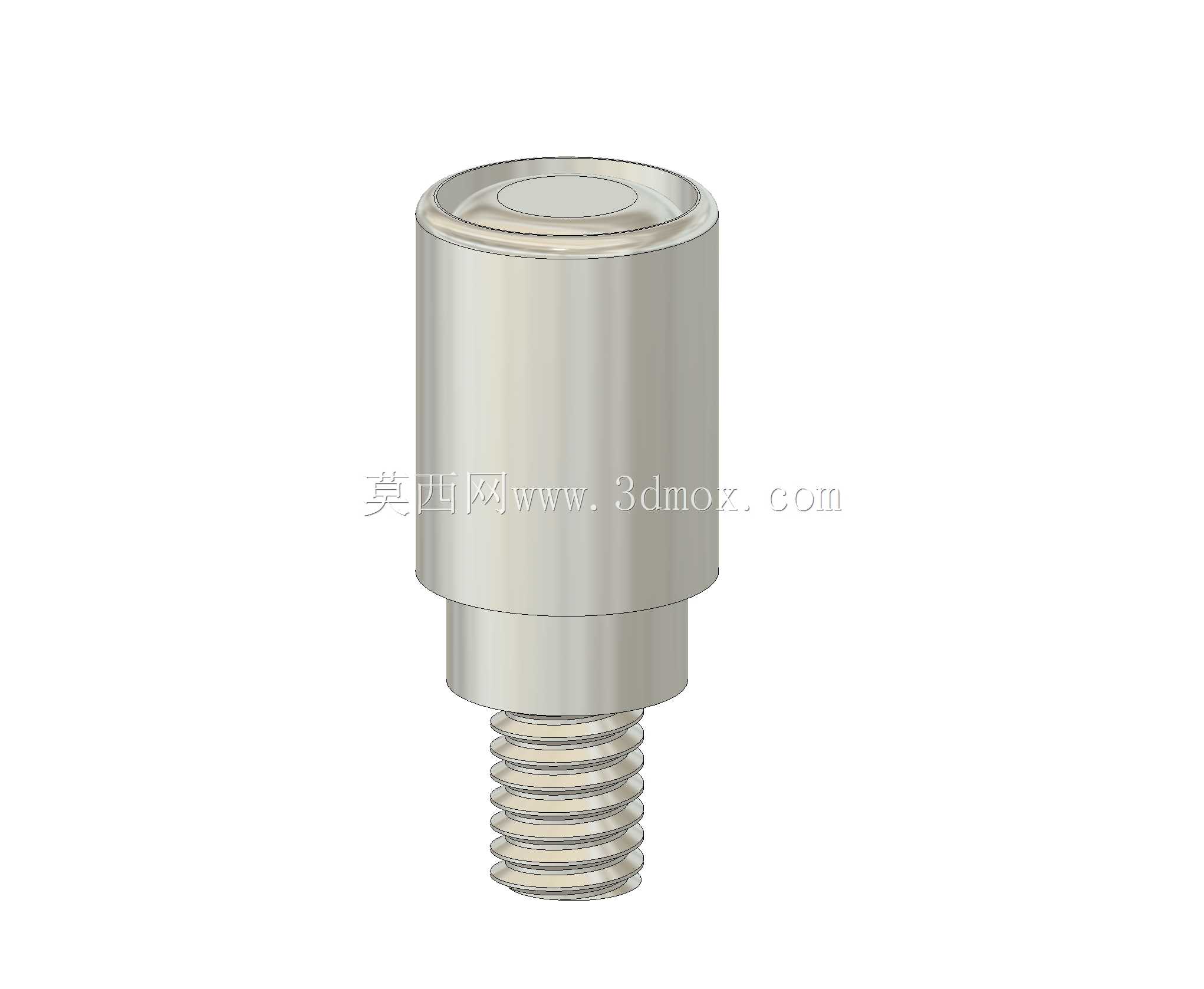

　　这类带外螺纹的弹簧接触销常出现在工装夹具、检测治具和小型压紧机构里，用来在有限空间内完成弹性顶紧、定位预压或导电接触。实际使用时，下端M3螺纹段负责把销体固定在安装板、支座或调整块上，中部圆柱面提供装配定位与受力支撑，上端圆头柱塞则在弹簧作用下沿轴向伸缩。工件放入后，柱塞先接触表面并被压缩，随后依靠稳定的弹簧力保持贴合；工件取走时，柱塞自动回位，不需要人工复位。

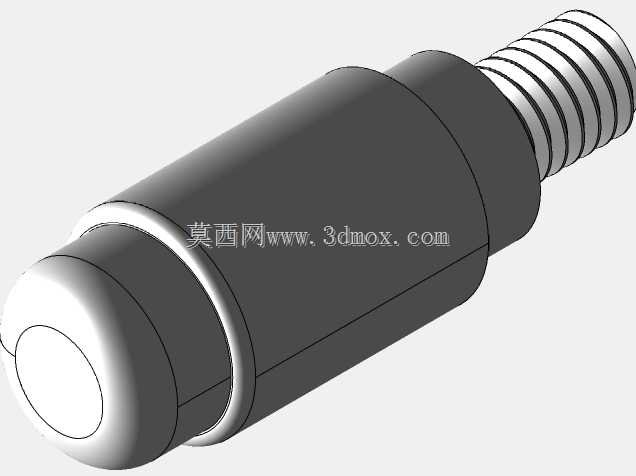

　　从结构思路看，模型把螺纹连接、导向容纳和接触端分成三段表达。下端细牙外螺纹适合拧入标准螺纹孔，配合锁紧螺母或涂胶防松后，可以控制销体伸出高度；中部较大直径的筒体用于容纳弹簧、顶杆和限位结构，也承担侧向约束，避免柱塞在受压时偏摆；上端圆头接触面降低了对工件表面的划伤风险，在轻微错位时仍能顺滑导入。圆头与筒体之间设置台阶，既限制柱塞脱出，也让压缩行程边界清晰。

　　安装边界上，选型时不能只看公称螺纹，还要同时校核筒体外径、总高、螺纹有效长度和柱塞外露高度。M3螺纹占用的径向空间较小，但筒体直径明显大于螺纹，安装孔周边需要留出沉孔或避让区域；若多个接触销并排布置，间距应以筒体最大外圆为依据，而不是仅按螺纹小径排列。轴向方向则要预留工作行程和超程余量，防止工件公差累积后柱塞被压到底，造成弹簧并圈或刚性撞击。

　　在治具设计中，这种接触销适合薄板定位、翻盖压紧、PCB测试点接触以及小型零件的柔性支撑。它的优势在于把紧固件和弹性元件集成在一起，装配时只需螺纹固定，维护时也可整体更换。建模时需要重点表达螺纹起止位置、筒体与螺纹的同轴关系、柱塞圆角以及各段台阶；运动校核中应让柱塞在最高位置和压缩极限之间移动，检查周边夹具、压板和工件是否发生干涉。对于需要导电的场景，还应在材料和表面处理上考虑接触电阻与耐磨；对于纯机械定位场景，则更关注弹簧力、行程和端面摩擦状态。
