机床异形定位支座零件结构设计

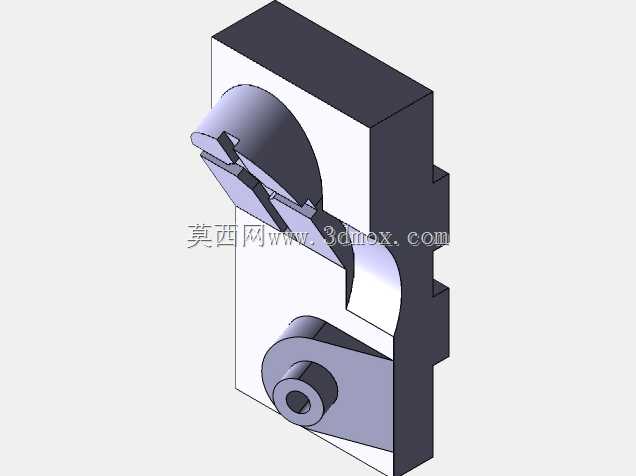

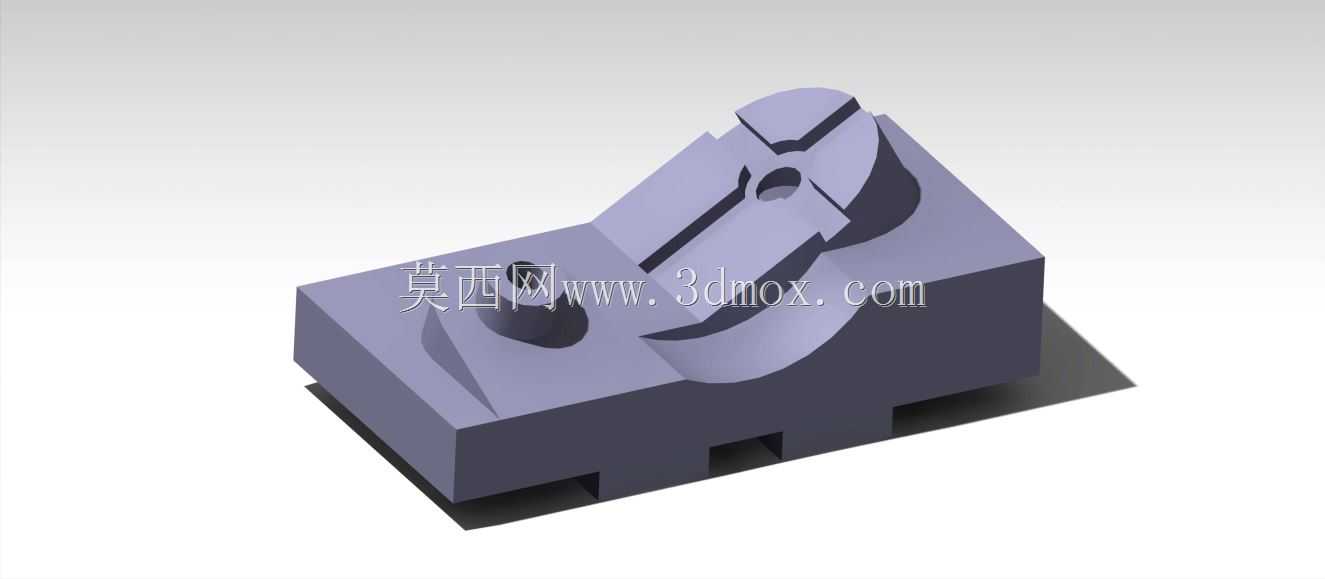

　　这款异形块状支座类零件，多用于普通车床溜板箱周边的辅助定位、工装夹持工位，也可作为CA6140系列机床改造实训里的典型铣削、钻削综合加工样件，承担工位上工件侧向抵紧、小型导向块承托、检测探头临时固定的作用，零件本体采用一体式方块基体布局，底部开出三道通长的限位卡槽，可直接嵌入机床工作台T型槽或者工装基板的定位凸条上，装配时不需要额外做复杂找正，卡槽侧面预留0.2mm的配合间隙，既保证推入装配顺畅，锁紧侧边压块后又能完全消除横向窜动。基体上半部分做了多组不同曲率的弧形让位槽，其中一处大半径圆弧槽是为了避让机床往复运动的摆臂部件，避免滑台进给过程中运动件和支座发生硬摩擦，圆弧槽的边缘全部做了R3倒圆，既消除铣削加工后的应力集中，

　　也方便后期清理工位切屑，不会在尖角位置残留铁屑刮伤装配面。基体斜向凸起的台面上加工有同轴的阶梯通孔，孔位贯穿整个凸起台，可装入定位销或者紧定螺钉，用来固定上方的可调挡块，孔口处做了沉孔设计，装入内六角螺钉后钉头完全沉入沉孔内，不会突出台面干涉工件摆放。凸起台侧面开出的窄长直槽是导向让位结构，当配套的拨叉杆做小角度摆动时，杆身可以在槽内自由穿行，槽宽按照配合杆件的外径预留0.5mm间隙，避免运动过程中出现卡滞。零件左侧台面上的沉头通孔用于穿装锁紧螺栓，直接把整个支座锁死在工作台面的螺纹孔上，锁装后支座的底面和工作台完全贴合，承载侧向夹持力时不会出现翘曲。建模过程中先以底部基准面为草图基准拉伸出主体方块，再依次切除底部三道限位槽，

　　之后在上视基准面绘制斜向凸台的轮廓草图，拉伸凸台后分别绘制两处圆弧曲面的切除草图，通过拉伸切除加圆角命令完成弧形让位结构，最后处理所有孔位、倒角和工艺圆角，所有特征的尺寸标注都匹配常规机床加工的工艺路线，先铣六方基体，再铣上部异形曲面，最后钻孔、铰孔，符合车间实际加工的工序排布，不需要特殊定制刀具即可完成全部加工，既可以作为机床工位的实用定位配件，也能作为数控加工实训的典型练习工件，帮助从业者掌握异形零件多工序装夹、特征建模的实操思路。
