机床拨叉式联动夹持支座结构

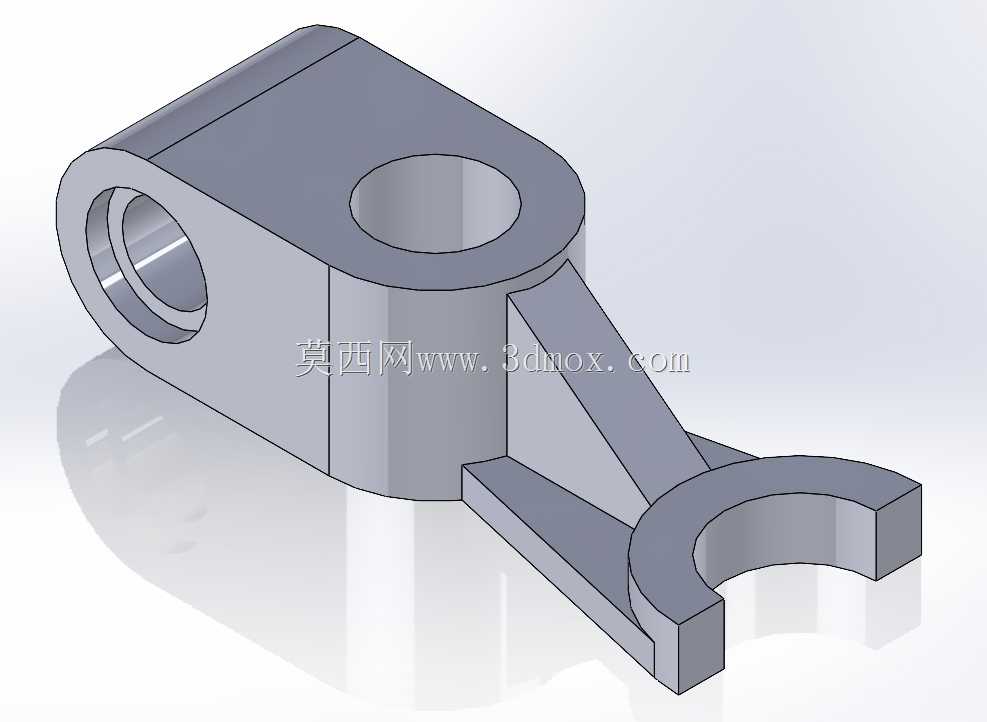

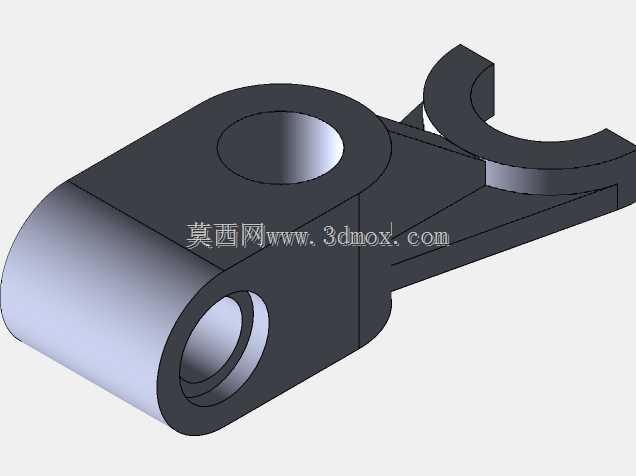

　　该零件属于机床进给与操纵系统中常见的拨叉联动支座类构件，整体采用一体化铸焊式结构思路完成三维建模，主体由左侧同轴铰接筒、上方竖向安装孔座、中部三角加强肋板以及末端开口叉形夹持端组成，各功能段通过实体过渡连接，没有多余装饰特征，完全围绕机构运动与装配约束展开。从实际装配边界看，左侧横向贯通孔用于穿入固定铰接轴，使整个构件能够绕轴完成小角度摆动；孔内壁预留均匀配合壁厚，端部设置沉台结构，可容纳轴套或限位挡圈，避免工作过程中轴向窜动。上方竖向圆孔独立形成第二处铰接点位，孔座外轮廓做圆角加厚处理，用于承接操纵拉杆或滑块销，将直线驱动力转化为构件的摆转动作。两处孔位的中心距是整个机构的关键尺寸，建模时需要优先锁定孔轴相对位置，

　　再向外延伸本体轮廓，否则后续运动仿真会出现干涉或行程不足。中部连接区域没有采用单薄直板，而是布置两条斜向加强肋，肋板从竖向孔座侧壁一直延伸到叉形夹持端根部，形成近似三角形的受力传力路径。机床拨叉在换挡或离合动作中，末端叉口会承受侧向拨动力，频繁换向时根部容易出现弯曲疲劳，肋板结构能够在不显著增加整体重量的前提下提升截面抗弯模量，同时保证铸件壁厚过渡均匀，减少厚大截面带来的缩孔风险。末端开口叉口呈半环抱结构，两个平行叉爪之间留出夹持间隙，可卡在滑移齿轮环槽或离合滑套外缘，叉爪端面与被拨动件侧面保持平面接触，把摆转运动转换为滑移件的轴向移动。叉爪外侧做平直加厚，开口内侧保留圆弧让位，装配时不需要完全包覆零件，只需卡入环槽即可传递推力，

　　维护拆装也较为方便。现场使用中，这类构件常出现在普通车床进给箱、溜板箱或者专用机床换挡机构内，操作者通过手柄带动拉杆，拉杆驱动上部孔位，使构件绕左侧固定轴摆动，末端叉口推动齿轮沿花键轴滑移，实现不同转速组或进给传动链的切换。设计时需要核对摆角范围内肋板与周围箱体、齿轮、拉杆的间隙，叉口开度要匹配被拨动环槽宽度，孔位配合公差按照铰接转动副选取，既要避免间隙过大造成换挡冲击，也要防止过紧引发卡滞。外形建模遵循先建孔轴基准、后补实体轮廓的顺序，所有转角采用铸造圆角，安装面预留加工余量，使数字模型既能直接用于结构干涉检查，也能为后续毛坯制作和机加工工序提供清晰参照。
