活塞杆末端与指南块机械结构设计

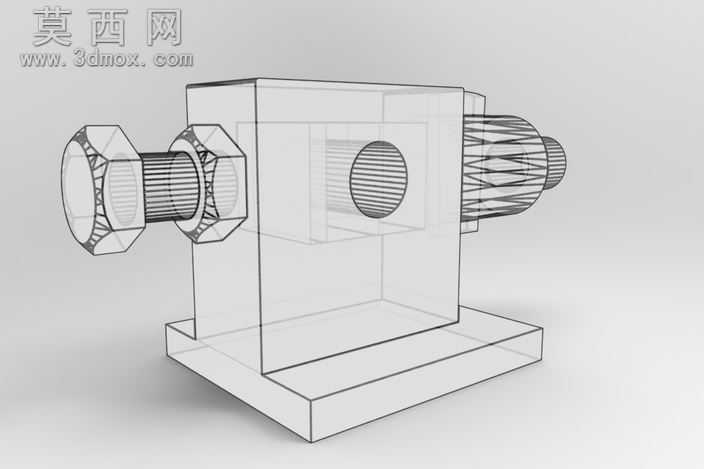

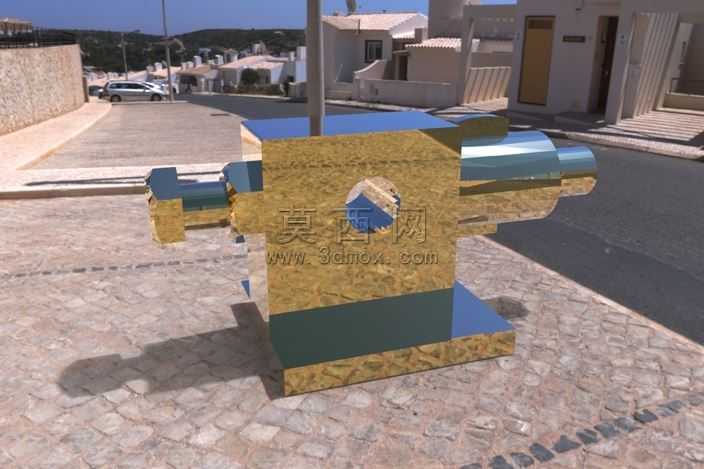

本作品为动力系统配套的活塞杆末端与指南块组件三维设计，建模阶段采用AutoCAD2013完成全参数化结构搭建，通过线框渲染模式直观呈现组件的内部装配关系与外部轮廓特征，清晰展示各零件的配合逻辑。建模过程中严格遵循机械设计公差规范，对活塞杆的螺纹段、六角锁紧螺母、导向块基座、端部缓冲结构分别进行独立特征建模，保证各零件的尺寸链完全闭合，装配后无干涉问题。材质配置上，针对不同功能零件匹配对应工业常用材质属性：活塞杆部分采用调质合金钢材质参数，表面设置镀铬层的高反光金属质感，还原活塞杆耐磨耐腐的实际工况特性；六角螺母采用标准碳钢材质，表面做氧化发黑的哑光金属效果；指南块基座采用铸铁材质参数，表面设置细腻的铸造纹理，还原基座的厚重稳定特性；端部缓冲结构采用橡胶材质的半哑光柔性质感，区分不同功能零件的视觉差异。结构设计层面，指南块采用带安装底座的方形腔体结构，腔体内部开设与活塞杆匹配的导向通孔，为活塞杆的往复运动提供精准导向，避免活塞杆运行过程中出现偏磨、卡滞问题；活塞杆末端采用外螺纹配合双六角锁紧螺母的结构，可实现与外部执行部件的可靠连接，双螺母设计具备防松功能，适配动力系统往复运动的振动工况；端部设置的带格栅缓冲结构，可在活塞杆行程末端起到缓冲限位作用，降低刚性碰撞带来的结构损伤。设计思路围绕动力系统活塞杆组件的实际使用需求展开，优先保证导向精度、连接可靠性与运行稳定性，所有结构特征均服务于功能实现，无冗余设计，线框展示模式可让使用者快速理解组件的内部构造与装配逻辑，可直接用于机械原理教学、动力系统部件选型参考、同类零件设计的结构参照，模型的尺寸参数可根据实际工况需求进行参数化调整，适配不同缸径、不同行程的活塞杆配套导向需求。
