带铰接耳座的滑块式支撑构件

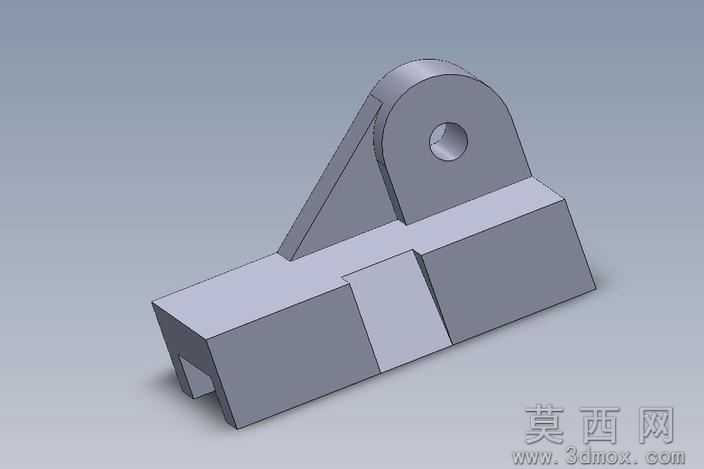

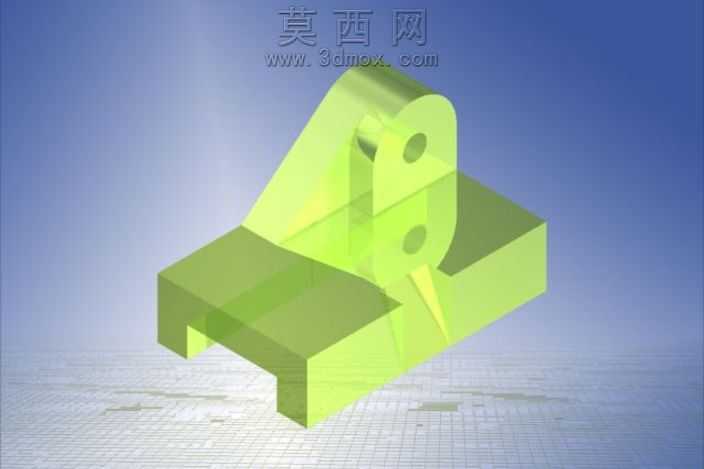

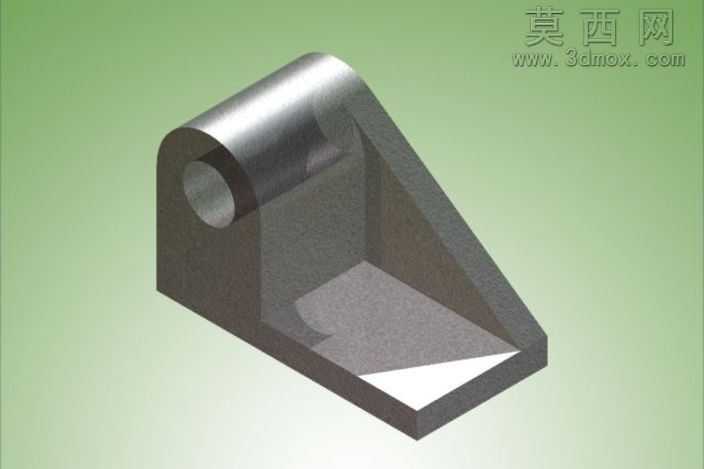

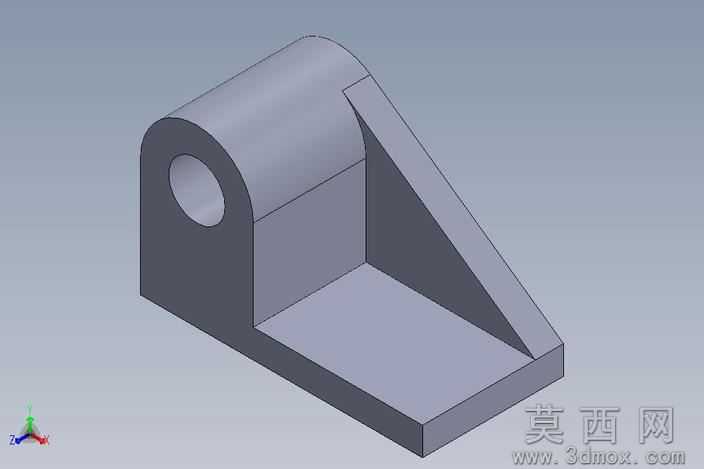

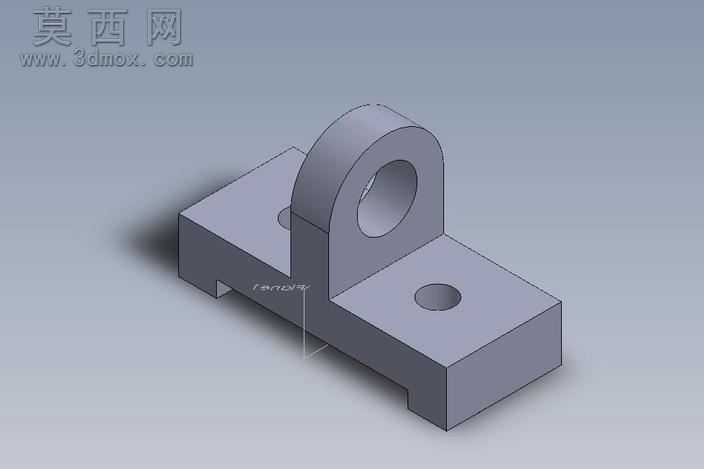

本作品为一款带铰接耳座的滑块式支撑构件，采用三维参数化建模方式完成整体设计，建模过程严格遵循机械零件的加工工艺逻辑，从基础块体特征搭建开始，逐步完成各结构细节的特征添加。首先构建下部的滑块基体，该基体为带滑槽的长方体结构，滑槽开设于基体底部，用于与配套导轨实现滑动配合，建模时通过拉伸切除特征完成滑槽的成型，严格控制滑槽的宽度、深度尺寸公差，保证滑动配合的间隙处于合理范围，避免出现卡滞或间隙过大的问题。基体上部设置加强筋结构，筋板采用三角形截面设计，连接滑块基体与上部的铰接耳座，通过筋板的传力作用提升整体结构的抗弯折性能，建模时对筋板与基体、耳座的衔接处做了圆角过渡处理，避免应力集中导致的结构失效。上部铰接耳座为带同轴通孔的圆盘式结构，通孔用于穿装铰接销轴，实现与其他联动构件的转动连接，建模时保证通孔的轴线与滑块滑动方向的垂直度，同时对耳座的外缘做了倒角处理，去除锐边的同时提升装配便利性。整体模型采用统一的金属哑光材质进行渲染，渲染过程中调整了环境光的照射角度，通过明暗对比清晰展现各结构的轮廓与衔接关系，采用等轴测视角进行展示，能够同时呈现构件的正面、侧面与顶面结构，让观者快速理解零件的整体形态。设计过程中充分考虑了零件的实际使用场景，下部滑块可沿导轨做直线往复运动，上部耳座可通过销轴连接传动杆件，将直线运动转化为摆动或其他形式的运动，整体结构简洁紧凑，没有冗余的设计特征，各部分的壁厚设置均匀，既保证了结构强度，也兼顾了零件的轻量化需求，适合作为机械传动机构中的基础支撑滑动部件使用，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整各部分尺寸，适配不同规格的传动机构设计要求。
