双法兰同轴连接胀紧联接套结构

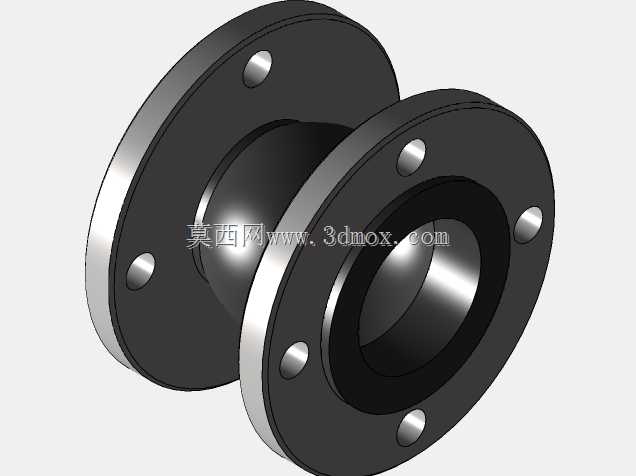

　　这套胀紧联接结构在普通车床主轴输出端、进给箱传动侧以及回转工装的轴毂衔接场景中使用频率很高，核心作用是替代传统平键联接，依靠两侧法兰压紧后内环径向收缩、外环径向胀开产生的抱紧摩擦力，把轴和轮毂牢牢锁合在一起，传递扭矩、轴向力以及复合交变载荷。从现场装配逻辑来看，整个零件沿回转轴线完全对称布置，两端各带一片圆形安装法兰，法兰端面上沿圆周均匀分布三个沉头通孔，穿入锁紧螺栓后逐步对角拧紧，就能让中间的锥形配合面产生轴向压合位移，迫使内环抱紧穿过中心通孔的传动轴，外环胀紧嵌入从动轮毂的内孔壁，整个过程不需要在轴或者轮毂上加工键槽，也不会出现键联接常见的应力集中、回程间隙、冲击载荷下键侧压溃问题。设计阶段首先要锁定的边界是中心通孔直径，

　　这个尺寸直接匹配CA6140车床对应安装位置的传动轴外径，通孔内壁加工精度控制在IT7级，表面粗糙度做到Ra1.6，保证抱紧时整个圆周面接触均匀，不会出现局部应力过载打滑。两端法兰的外圆直径要和对接轮毂的安装止口尺寸匹配，法兰厚度需要满足螺栓拧紧时的抗弯强度，三个沉孔的分布圆直径严格对齐轮毂上的螺纹孔位置，沉孔深度要保证螺栓拧紧后头部完全沉入法兰端面以下，不会和周边相邻的防护罩、传动带轮发生运动干涉。中间的筒体过渡段采用变径锥面结构，内外锥面的锥度通常取1:10到1:20之间，这个锥度区间既可以保证轴向拧紧力足够转化成径向正压力，又能在需要拆卸的时候松开螺栓就能顺利脱开，不会出现锥面自锁咬死拆不下来的情况。和传统键联接相比，

　　这种胀紧结构的定心性更好，整个圆周360度无间隙贴合，轴和轮毂的同轴度可以轻松控制在0.02mm以内，非常适合车床主轴这类高速回转、对跳动公差要求严苛的传动部位，运转时的动平衡表现远优于单键传动，高速下不会因为偏心产生振动噪声。在选型校核的时候，需要先计算传动系统的额定传递扭矩，再乘以1.5到2倍的安全系数，反推所需的径向抱紧力和螺栓拧紧力矩，装配时必须按照对角顺序分三次逐步拧紧螺栓，第一次拧到额定力矩的30%，第二次到70%，第三次全部打到规定力矩，避免单侧压紧导致锥面偏载，出现局部打滑或者抱轴不均匀的问题。外形安装边界上，两端法兰的外侧端面要预留至少15mm的扳手操作空间，方便现场使用扭矩扳手完成锁紧作业，

　　中心通孔两端加工出小倒角，方便穿轴的时候顺利导入，不会刮伤轴的配合表面，法兰外圆的棱边全部做倒钝处理，避免高速回转时形成风切噪声，也防止装配人员划伤。这类胀紧件还具备过载保护的附加特性，当传动负载超过设计摩擦力矩的时候，联接位置会产生相对滑移，释放冲击峰值载荷，避免轴、齿轮或者传动箱内部零件因为过载断裂，在机床进给传动、小型输送机辊筒驱动、回转工作台转轴联接这些工况下都能稳定适配。
