FDM印花一体式防滑轮辋胎面结构

　　该结构面向轮组行走与摩擦传动场景，重点解决小直径轮体在轻载移动、实验平台、机器人底盘或特殊输送装置中胎面易打滑、包覆层易脱落的问题。整体采用环形胎面与内侧轮辋承载区一体成型的思路，外圆周连续布置密集凸起花纹，花纹单元沿周向和轴向规则交错，形成近似鳞片状的接触表面。与普通光面轮或后贴橡胶胎相比，这种一体式胎面在转向、起步、制动及侧向受力时，能够把接触压力分散到更多微小凸点上，降低局部滑移概率，同时避免粘接层老化后出现卷边、剥离。

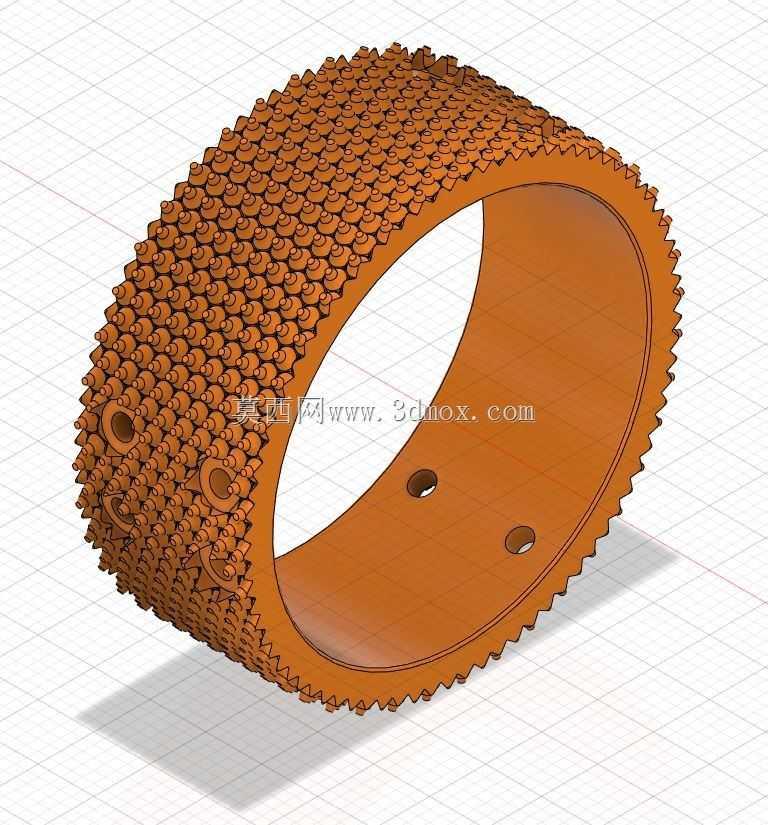

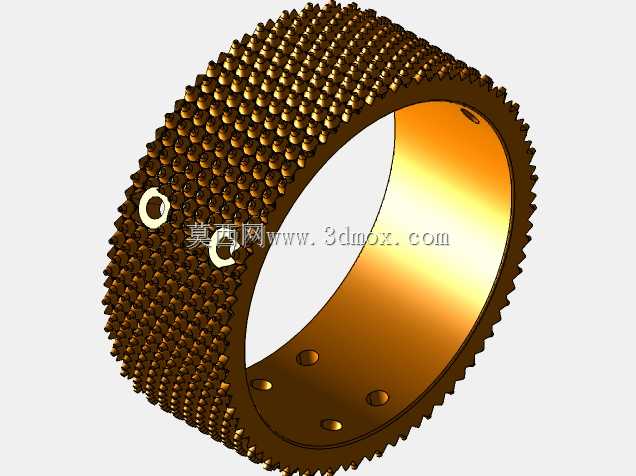

　　从外形边界看，模型主体为宽幅圆环，外径由外侧花纹最高点决定，内径为轮辋安装配合面，轴向宽度覆盖主要承载区域。设计时需要同时控制三条边界：一是花纹顶端构成的最大外圆，它决定整机通过高度和包络空间；二是内孔圆柱面，它与轮毂或轴套配合，尺寸偏差会直接影响同轴度；三是两侧端面及边缘齿状轮廓，关系到轮体装入支架后是否与侧板、紧固件发生干涉。内圈壁面上预留有多个径向孔位，可用于螺钉锁紧、定位销连接或与轮毂端面辅助固定，孔位沿周向分布，装配时应与轮毂上的连接点逐一对应。

　　胎面花纹并非单纯装饰，而是承担牵引、排屑和缓冲作用。凸起单元之间保留细小沟槽，轮体在粉尘、碎屑或轻微潮湿表面滚动时，接触区异物可被暂时容纳到沟槽内，使花纹顶端仍能保持有效接触。花纹高度需要结合材料硬度与载荷权衡：过高会增大滚动变形并削弱凸点根部，过低则抓附能力不足。内侧轮辋区域保持连续圆筒形态，可提供较好的抗弯和抗扭刚度；外缘花纹层则通过密集小特征增加摩擦，两者在同一实体上过渡，减少了装配式胎圈、压环或粘接工序。

　　在结构建模过程中，环形基体应先确定内孔、宽度和壁厚，再建立周向阵列的花纹单元。花纹特征宜采用单单元复制加圆周阵列的方式控制节距，保证两侧边缘花纹收尾一致。径向孔需要避开高应力花纹根部，并在孔口设置适当倒角，避免层制造或机加工后产生应力集中。若用于实际承载轮组，还应校核内圈壁厚与孔间桥接宽度，确保锁紧后胎面不会因螺钉压紧而局部失圆。

　　该方案适合小批量定制轮、非标准行走轮以及需要特殊表面摩擦特性的机械部件。安装时以内孔定心、端面贴合，再通过径向孔完成固定；外围则需按花纹最大外径预留防护间隙，使轮体在转动、侧偏和轻微跳动条件下均不碰擦周边结构。
