S44SDS转向轮防滑轮胎结构

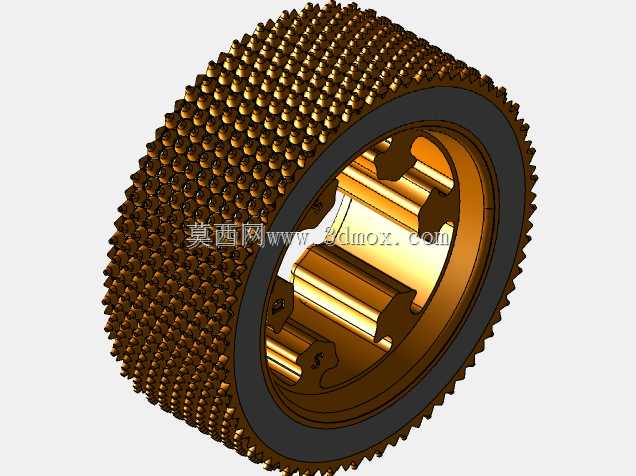

　　该轮组结构主要面向小型移动平台、竞赛机器人及紧凑转向机构的行走端使用，重点解决小直径轮在硬质场地、拼接地面和轻微颗粒污染环境下的抓地与转向稳定性问题。模型将轮胎拆分为轮毂、填充支撑和外胎面三个功能区域，外圆周采用密集凸起颗粒阵列，颗粒沿胎面连续排布，使轮体在正压接触地面时形成多点啮合，降低光滑地面上的侧向滑移；轮缘外侧保留细密齿状边界，在转向横移和急加速工况下可提供额外边缘摩擦。内部轮毂并非采用简单圆孔结构，而是设置多段异形卡口与轴向空腔，卡口用于和驱动输出端形成周向止转，空腔则为填充材料留出变形与减重空间。

　　从安装边界看，设计时需要优先控制轮胎外径、胎面宽度、轮毂内孔配合段以及卡口的周向位置。外胎颗粒会增加有效接触直径，选型时不能只按轮毂基体尺寸核算离地高度，应把颗粒高度计入整车底盘间隙；胎宽方向则要预留轮轴、轴承座和侧板的装配距离，避免颗粒边缘与车架发生摩擦。轮毂内部的异形卡口适合与定制轴套或打印件配合，若用于金属输出轴，建议在卡口处增加耐磨衬套，将反复换向产生的剪切载荷转移到衬套上，减少软质胎体与刚性轴之间的局部磨损。

　　设计思路上，该结构把承载、缓冲和抓地分开处理：轮毂负责传递扭矩并维持同轴度，中间填充区域承担压缩变形，使轮体经过微小接缝或不平地面时能够保持接触面积；外层颗粒胎面负责摩擦输出，颗粒之间的间隙还可容纳少量粉尘，避免接触面被碎屑完全隔开。对于需要3D打印制作的场景，三部分分离有利于按零件特性选择成型方向，轮毂可优先保证孔位和卡口精度，胎面则需关注颗粒根部强度，填充区域可根据载荷调整密度。

　　在实际设备布置中，这类轮胎常用于舵轮或转向轮模块，轮轴中心线、转向回转中心和底盘安装面之间的关系需要同步校核。若胎面过软，转向时接地斑会产生较大拖滞；若填充过硬，则颗粒难以贴合地面，抓地优势会被削弱。建模时应保留颗粒阵列、轮毂卡口和内腔支撑的完整关系，便于后续根据轴径、轮宽和场地摩擦条件进行参数调整。
