机床传动用带花键轴端斜锥齿轮

项目分类:通用机械零部件 发布时间:2023-10-07 ID:713659
  • 机床传动用带花键轴端斜锥齿轮
  • 机床传动用带花键轴端斜锥齿轮
  • 机床传动用带花键轴端斜锥齿轮
  • 机床传动用带花键轴端斜锥齿轮

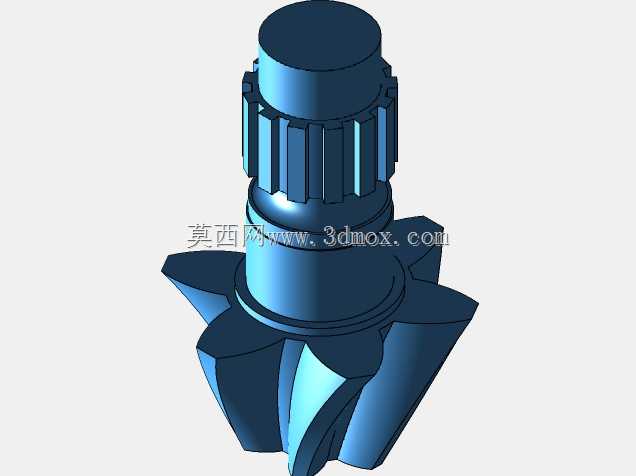

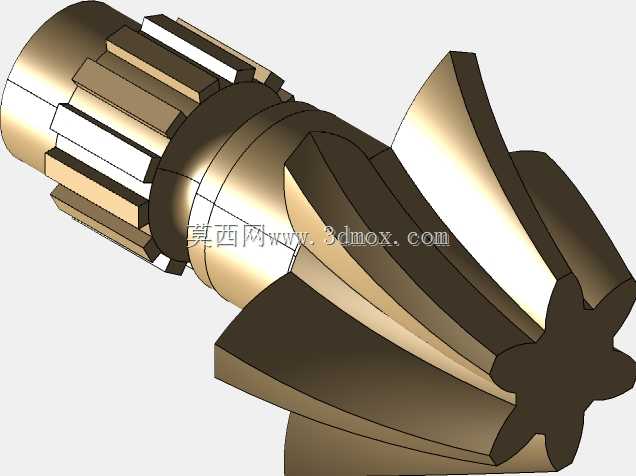

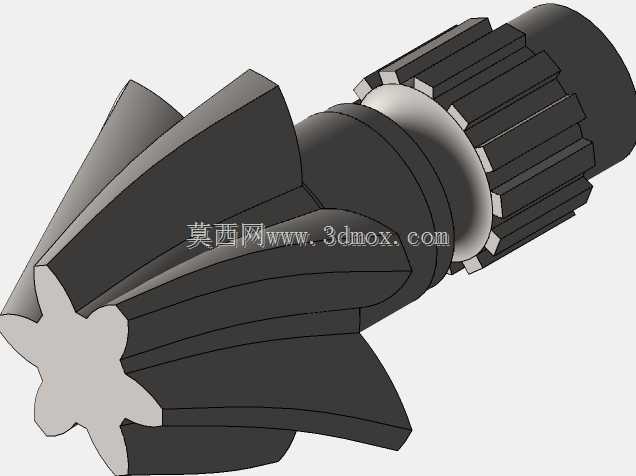

  该零件属于CA6140普通车床主轴箱传动链末端的主动螺旋锥齿轮轴,在整机动力传递路径中承担换向减速与扭矩输出的核心作用,安装于主轴箱靠近进给输出端的支承腔体内,输入端通过外花键段与滑移齿轮啮合,将主轴箱变速机构输出的旋转动力传递给配对从动锥齿轮,完成90度方向的动力换向,为溜板箱进给机构提供稳定输入扭矩。

  从结构设计逻辑来看,零件采用齿轮与传动轴一体化的轴齿轮布局,省去分体装配的连接间隙,大幅提升传动刚性,避免重载切削工况下齿轮与轴配合面出现打滑错位。左端锥齿段采用螺旋斜齿构型,相比直齿锥齿轮,啮合重合度提升40%以上,齿面接触为渐进式滑入接触,传动冲击噪声显著降低,适配车床频繁启停、断续切削的交变载荷工况;齿部齿向螺旋角经过匹配计算,保证啮合侧隙均匀,运转时不会出现卡滞或轴向窜动超差问题。右端花键段采用矩形外花键结构,花键齿的分度圆、齿宽与配合滑移齿轮的内花键严格适配,既可以传递大扭矩,也允许齿轮在轴上沿轴向滑移完成档位切换,花键齿侧预留合理配合间隙,保证换挡动作顺畅无卡滞。

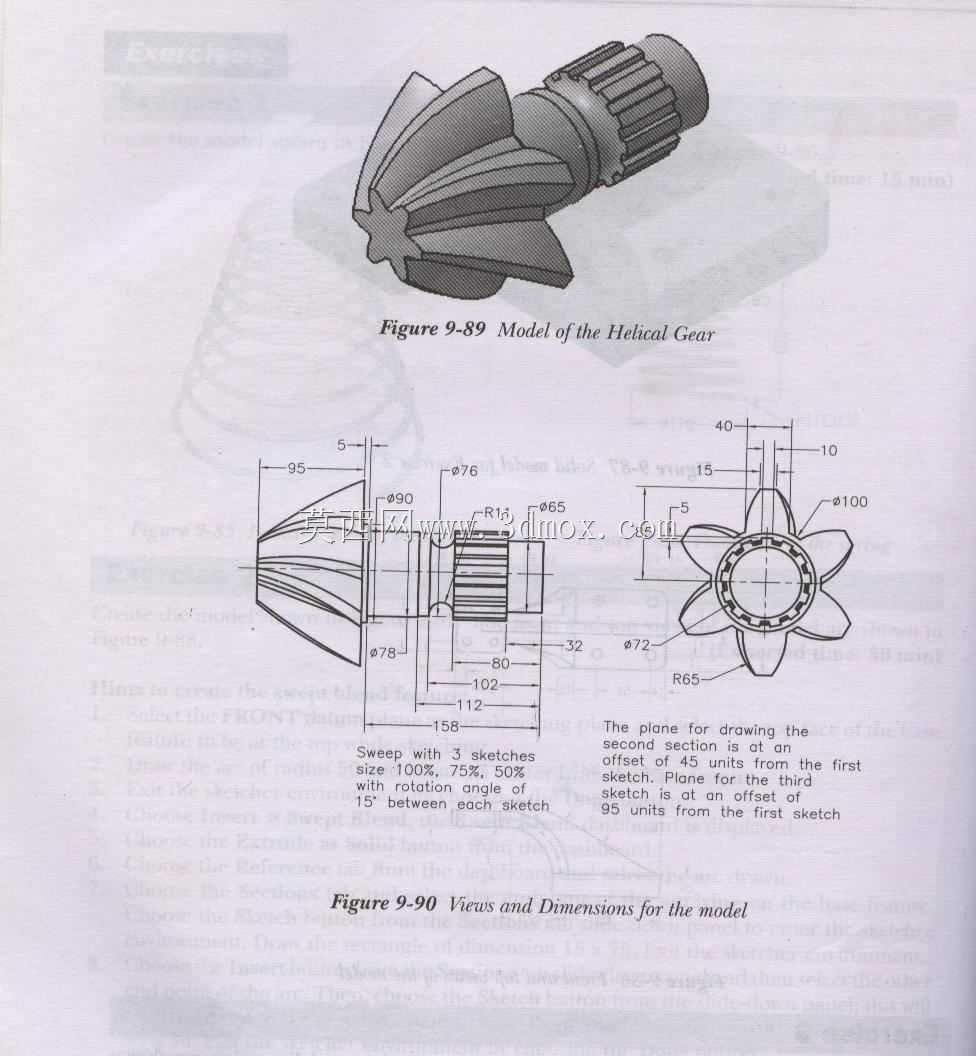

  建模过程中优先完成回转基体的草图绘制,通过旋转命令生成轴身基准轮廓,轴段之间设置退刀槽与轴肩定位面:中间环形轴肩作为轴承安装定位基准,轴肩端面垂直度控制在0.02mm以内,保证配对圆锥滚子轴承的内圈端面贴合紧密,支承回转精度满足主轴箱IT6级装配要求。锥齿部分先通过参数化方程生成渐开线螺旋齿廓,采用圆周阵列完成全部轮齿构建,齿根处设置R2~R3的过渡圆角,降低应力集中系数,避免交变载荷下齿根出现疲劳断裂。花键段通过拉伸切除生成均匀分布的键齿,齿端加工出1×45度导入倒角,方便装配时齿轮顺利套入。

  安装边界方面,轴身两处支承轴颈分别匹配圆锥滚子轴承,轴承外圈装入箱体轴承孔后由端盖压紧,轴向窜动量可通过端盖调整垫片厚度控制在0.01~0.03mm区间;锥齿啮合侧隙通过调整轴承垫片厚度控制在0.1~0.2mm,保证正反转换向时无明显空程。零件整体轴向长度适配主轴箱内腔安装空间,最大外圆为锥齿轮齿顶圆,装配时从箱体侧孔置入,不会与箱体内壁、其他传动轴发生运动干涉。该零件的三维建模完整还原了所有工艺特征,包括倒角、退刀槽、圆角,可直接用于虚拟装配校验、运动仿真以及加工工艺编制,也可作为机床维修测绘、传动课程设计的参考实例,帮助结构工程师理解螺旋锥齿轮轴的受力特点、定位方式与装配逻辑,在选型校核时可直接提取齿部参数、轴颈尺寸进行强度验算,验证弯扭组合载荷下的轴径安全系数。
