2毫米间距贴片式排母连接器三维结构

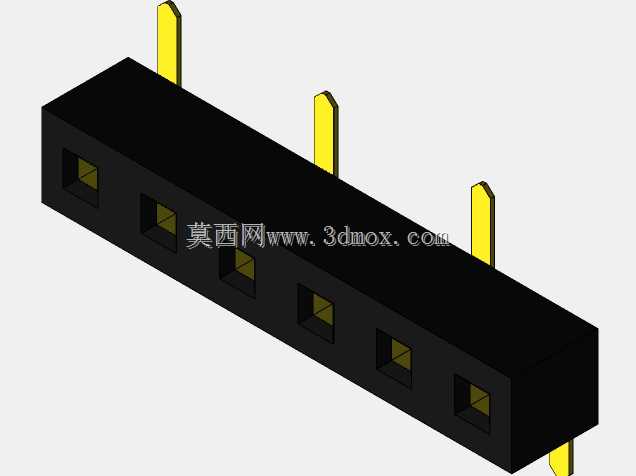

　　该模型呈现的是一款2毫米间距贴片式排母连接器，主体为黑色绝缘塑壳，内部嵌装黄色金属接触端子，端子从塑壳背部伸出形成表贴焊接引脚，正面沿长度方向均匀排布方形插接孔位，用于与对应规格排针对插，实现电路板之间或电路板与功能模块之间的信号、低压电源连通。这类接插件广泛出现在工业控制板卡、消费电子主板、小型自动化设备内置模组、测试治具互连场景中，在需要频繁拆装维护、模块化堆叠布设的电路布局里，相比直接焊接引线，排母能够大幅降低装配返修难度，也便于不同功能板卡快速对接替换。建模过程中首先依据2毫米标准节距确定孔位中心距，沿塑壳长度方向等距阵列插孔，保证每一个接触腔的位置公差与实物一致；绝缘本体采用长方体基体开槽的方式构建，正面插孔做沉腔处理，

　　为排针插入预留导向空间，内壁对应金属接触件的卡位结构同步做出，还原端子在塑壳内的固定约束关系。金属端子分为接触段与焊接引脚两部分，接触段藏于塑壳腔体内部，弯折后的贴片引脚从本体侧部伸出，引脚平面与PCB焊盘表面平行，适配回流焊表贴工艺，建模时保留了端子的弯折弧度与伸出长度，明确标注引脚相对于塑壳底面的高度，避免焊接干涉。外形尺寸方面，塑壳宽度、高度依照常规2毫米排母规格设定，长度随孔位数量延伸，安装边界上需要在电路板布局时预留引脚外侧的焊盘空间，以及塑壳两端的避让余量，对插方向上要留出足够的排针插入行程，周边过高元件不能遮挡插接操作路径。结构设计上，塑壳将相邻金属端子完全隔离，防止极间短路，

　　端子自身的弹性接触结构在对插后提供稳定正压力，保证接触电阻处于较低水平；贴片引脚的排布位置兼顾焊接时的共面性要求，模型还原的各引脚底面共面特征，可直接用于PCB封装匹配校验，结构工程师在整机布线时，可借助该三维模型核对连接器与周边壳体、元件的间隙，提前发现装配干涉问题，也能在设计阶段模拟板卡对插后的整体堆叠高度，优化设备内部空间利用率。
