立式双孔折弯支撑连接支座

　　这类带两处同轴通孔的折弯式支撑支座，在车间小型工装夹具、轻工输送线侧边挡停机构、台式检测设备的可调安装工位里十分常见，它不需要承担大吨位重载冲击，核心作用是给相邻的摆臂、限位挡块、传感器安装板提供一个带铰接点位的刚性支撑基准，同时靠底部的平直折弯边完成自身在设备基板上的定位固定。

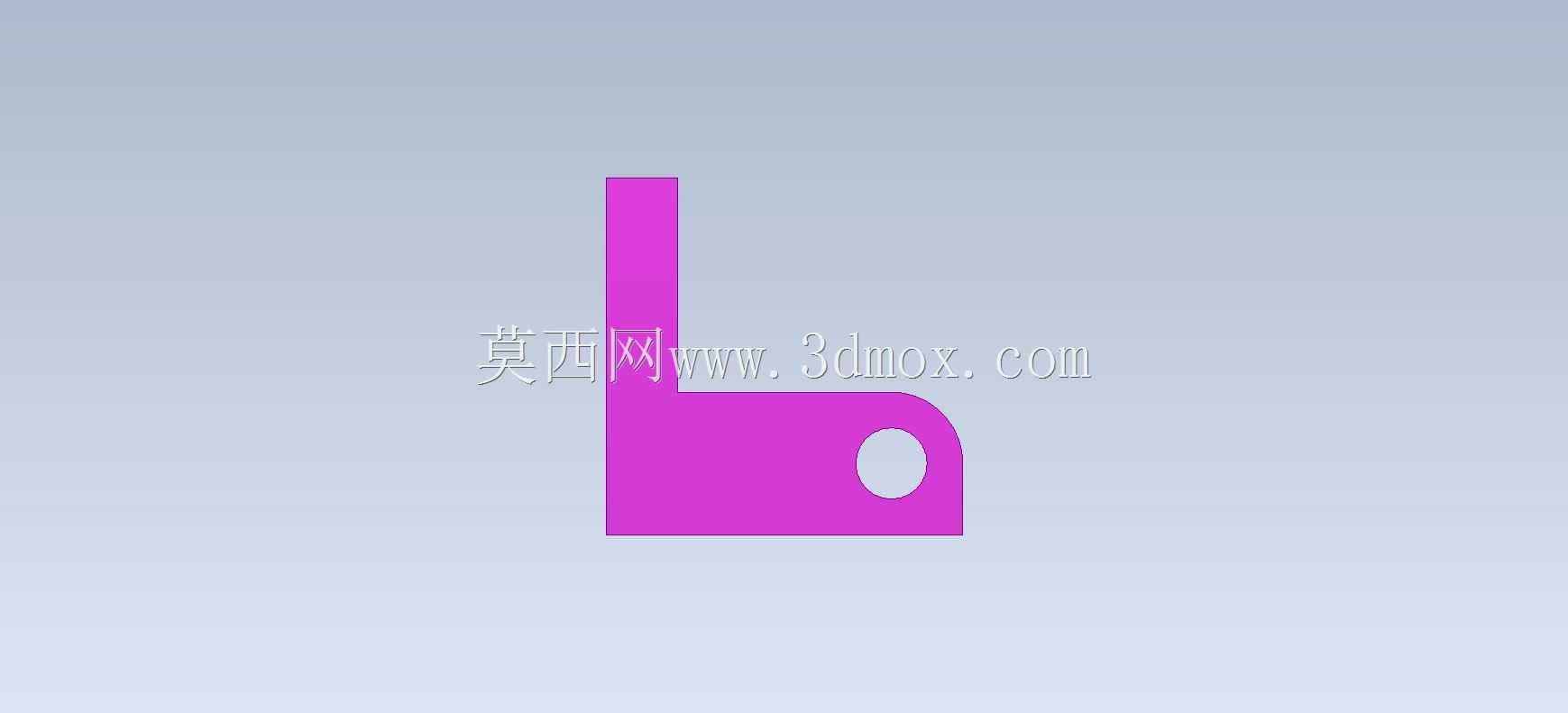

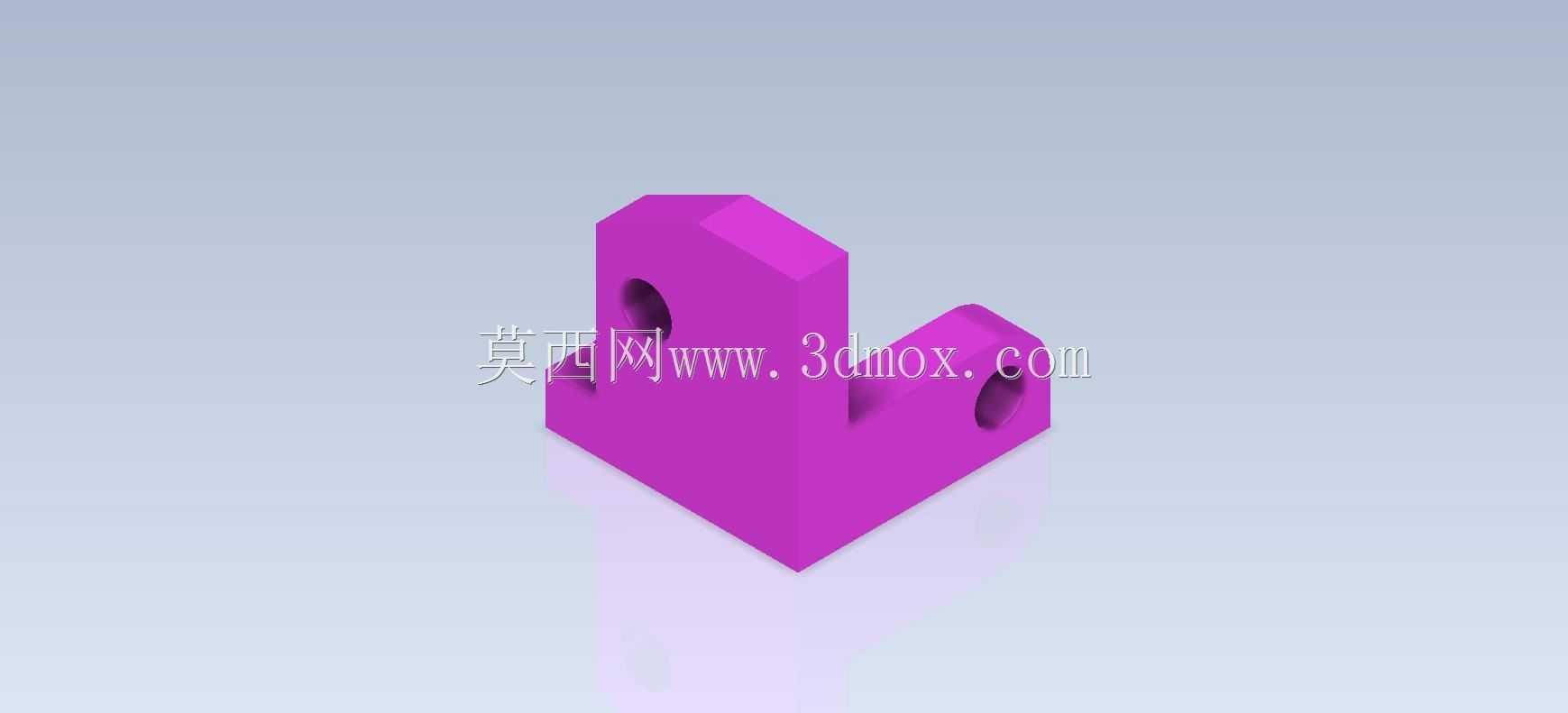

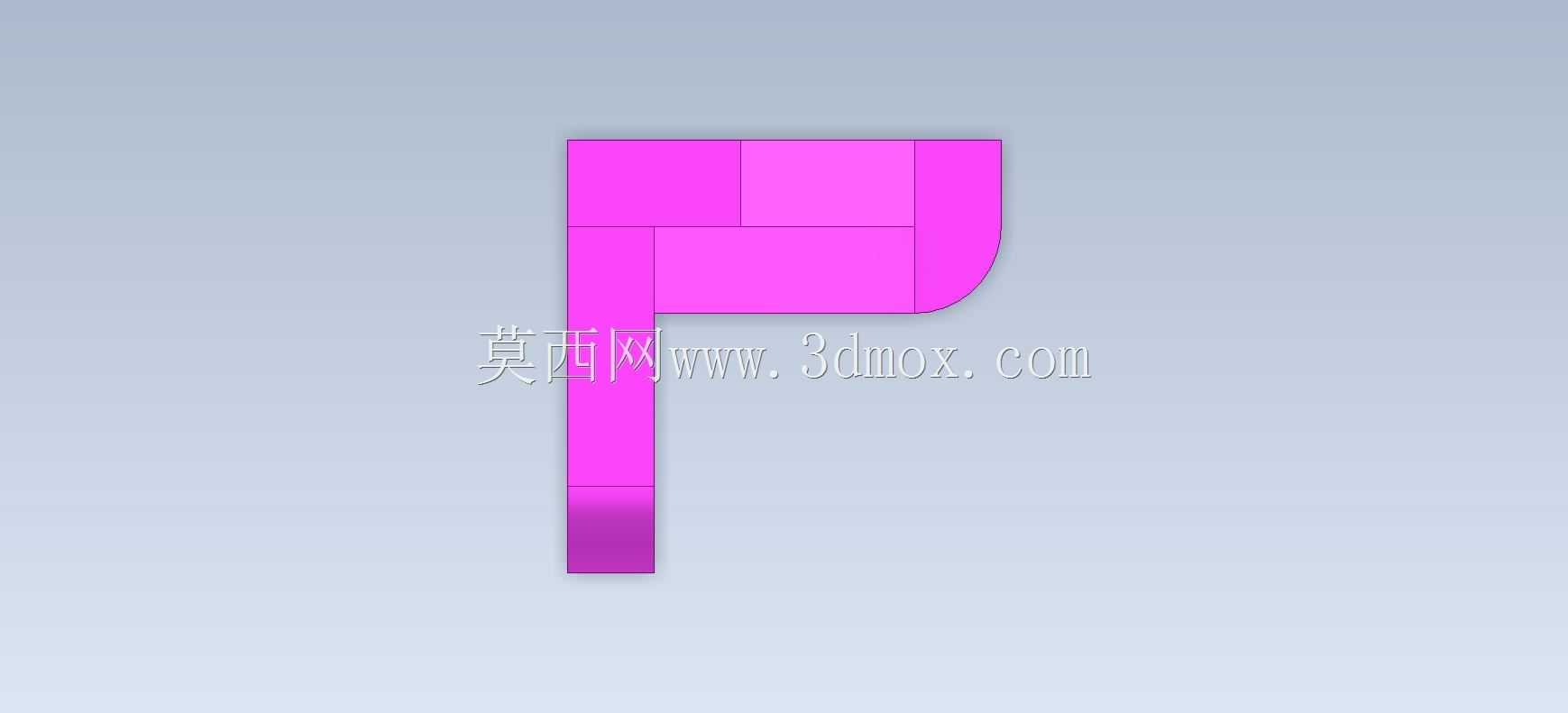

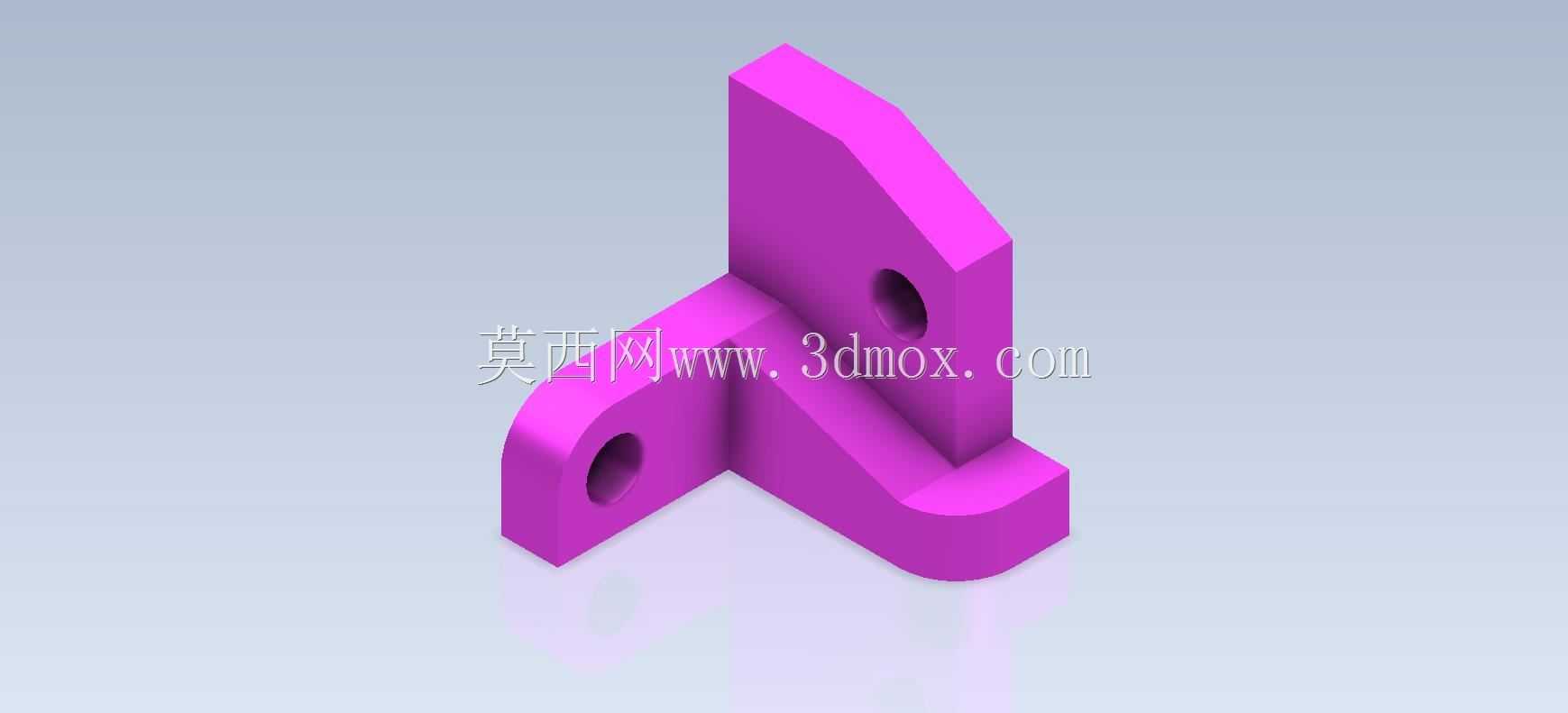

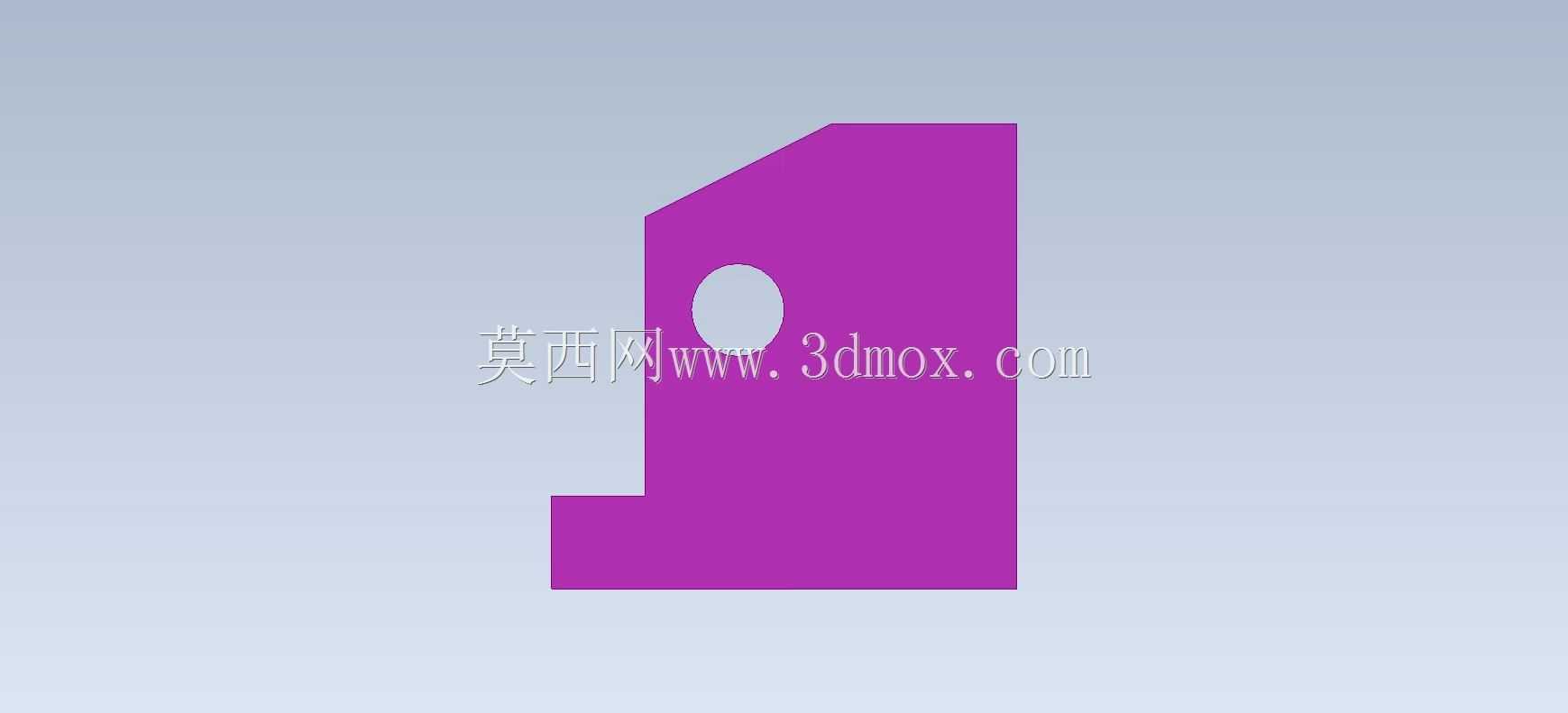

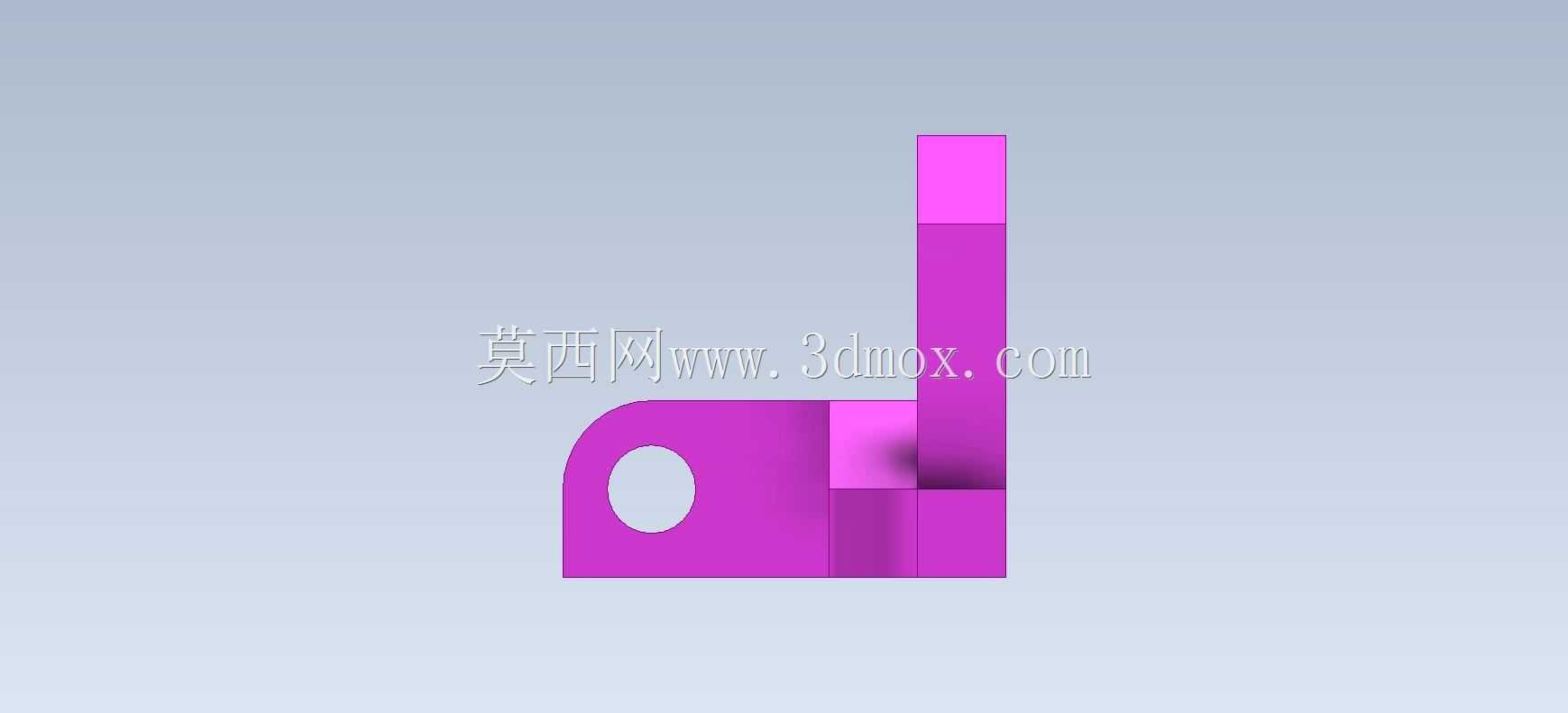

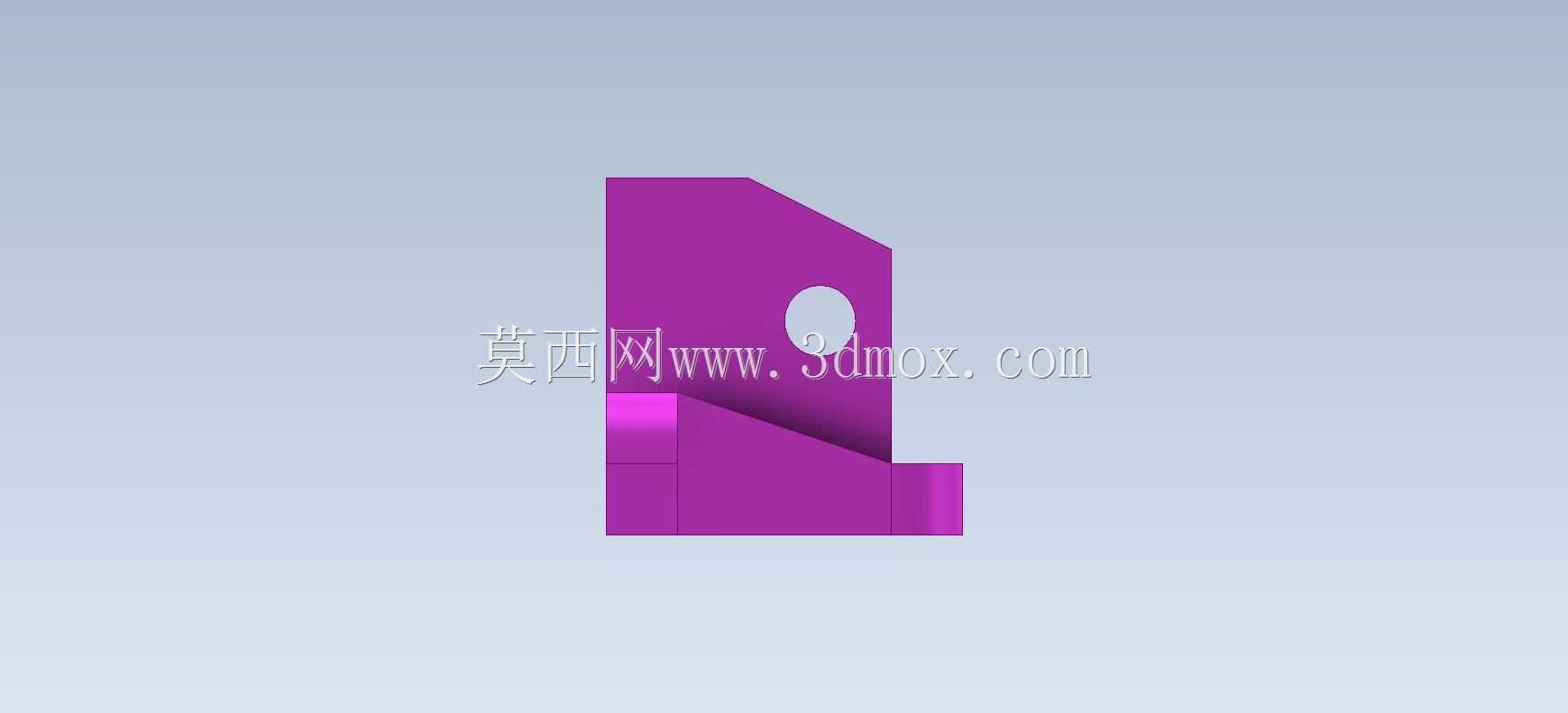

从结构布局来看，零件整体由三块功能区域组合而成：底部是向前延伸的水平折弯托边，边缘做了整圈圆弧过渡，没有尖锐的应力集中棱角，这块平面在装配时直接贴紧设备安装基板，既可以通过预留孔位穿入锁紧螺钉完成固定，也可以配合焊接工艺直接和型材机架焊为一体；竖直向上延伸的立板是整个零件的主承载壁，板厚均匀，侧壁和底边的交接位置做了加厚补强，

　　避免铰接孔受侧向拉力时出现板面翘曲；向侧前方探出的水平耳板和立板呈垂直排布，两个耳板上分别加工出同轴的贯通圆孔，孔口边缘做了倒角处理，装配时销轴可以直接穿入孔内，和外部摆杆、联动压块形成转动副。

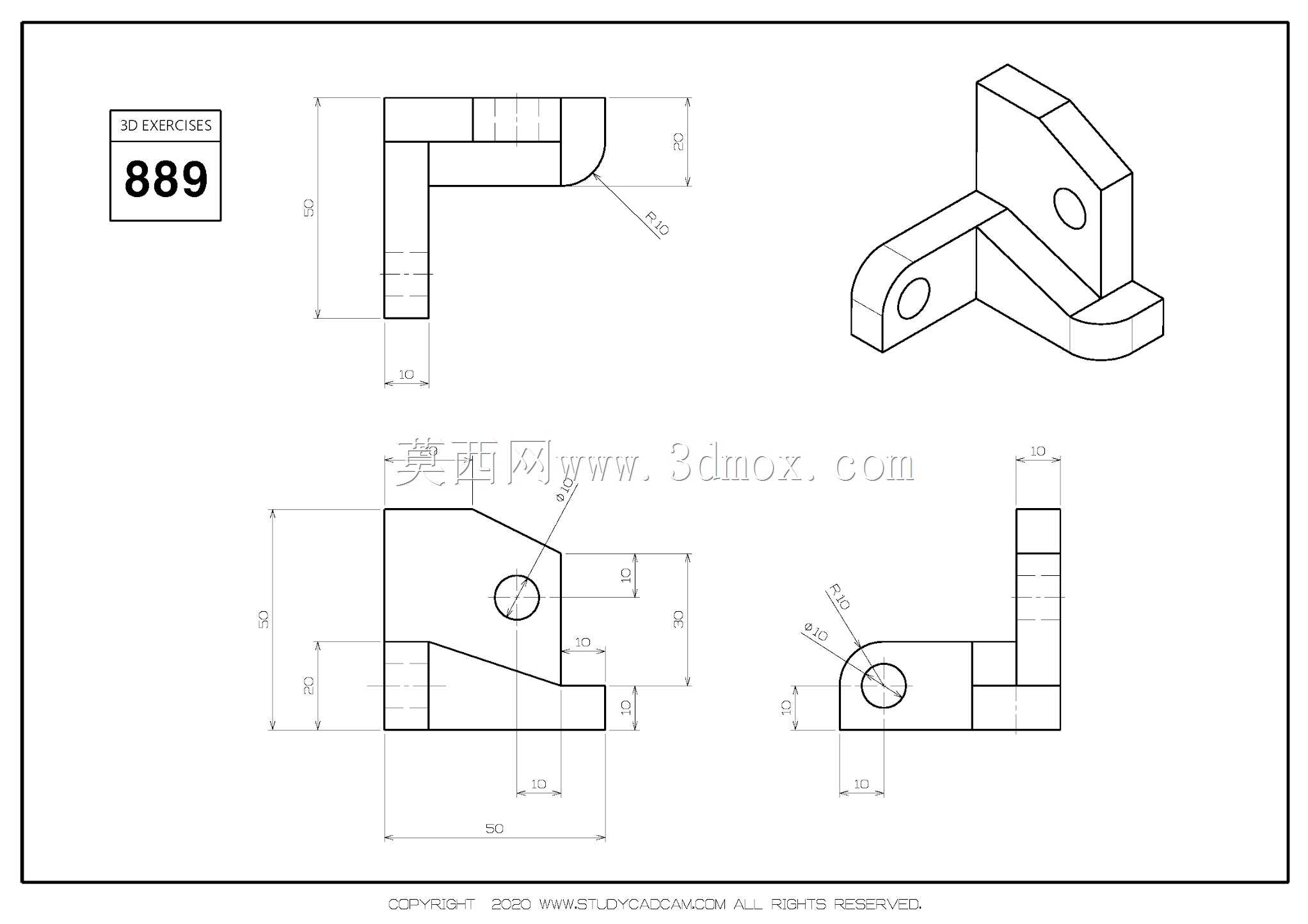

建模过程中首先要敲定的是两个铰接孔的中心高与中心距，这个尺寸直接决定了配套摆臂的摆动行程：如果孔位中心距偏差超过0.2mm，装配后联动杆件就会出现卡滞、转动别劲的问题。立板的高度需要结合周边设备的避让空间设定，过高会无谓增加零件整体重量，还会让立板在受侧向推力时产生过大挠曲；过低则会导致铰接点和底部安装面距离不足，摆臂转动时和基板发生运动干涉。底部折弯边的延伸长度要匹配安装螺钉的排布空间，

　　边的宽度至少要留出螺钉头的完整压紧面，折弯处的内圆角半径不能小于板材厚度的0.8倍，否则钣金折弯工序中圆角位置会出现拉伸裂纹，就算是采用铣削加工的一体式坯件，合理的过渡圆角也能大幅降低热处理和长期受力过程中的开裂风险。
两个铰接孔的尺寸公差一般取H7级别，表面粗糙度控制在Ra1.6即可满足普通销轴的转动配合需求，不需要过高的加工精度造成成本浪费。立板的非配合外壁可以保留普通机加工表面，所有外露棱边都做0.5mm的去毛刺倒角，避免装配调试时划伤操作人员。零件整体外形紧凑，没有复杂的异形曲面，既可以用整块方料通过数控铣削一次加工成型，也可以展开为平板钣金件经过折弯、冲孔工序完成制作，两种工艺路线都能适配中小批量的设备配套需求，在非标自动化工位的快速改型设计中，这类支座可以通过微调立板高度、孔位间距快速适配不同的安装场景，不需要重新设计整套连接结构。
