机床用U型槽双孔框架导向支座

　　该导向支座属于CA6140普通车床改造与实验室工装搭建场景下的小型框架类支撑零件，主要承担轴类杆件的径向限位、滑动导向以及工位定位功能，常见安装在车床溜板侧部、进给机构旁侧或者自制实验台的安装基板上，用来约束细长导向杆的运动轨迹，避免杆件进给过程中出现径向窜动、偏摆，也可作为小型拨叉、联动构件的铰接支撑基座使用。

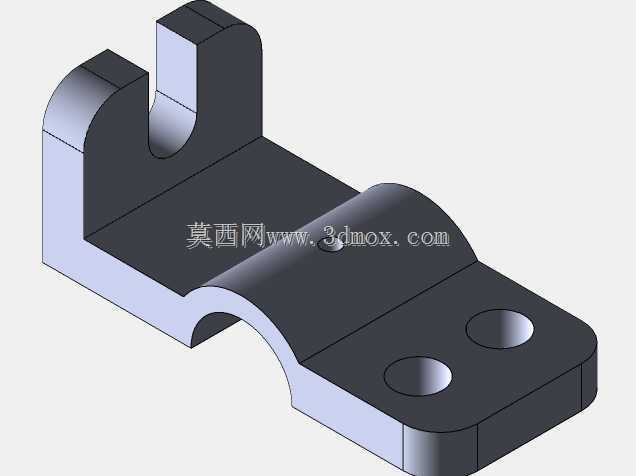

　　从结构布局来看，零件整体为一体化折弯式钣金类支座，底部为平直安装段，板面上预制两个同轴度一致的圆形安装通孔，孔位间距按照标准机床安装孔距排布，可直接穿入内六角螺钉完成基座锁附，安装面贴合设备基板后无悬空余量，锁附后支座整体刚性足以承受导向杆件往复滑动带来的侧向载荷。底部安装段向上延伸出半圆弧让位缺口，该缺口曲率适配常见直径的圆杆、管线跨接路径，装配时可避让横穿支座下方的传动轴或者油路管线，无需额外在基座上切割让位槽，压缩工装整体占用空间。

　　支座上部为对称设置的双立臂结构，两个立臂顶端加工出开口朝上的U型导向槽，槽口两侧做圆弧过渡倒角，槽内轮廓与被导向杆件的外径匹配，杆件可直接从槽口上方压入槽内，无需从杆件端部穿套，现场拆装维护时不用拆卸关联轴系的其余构件，大幅缩短工装调整时长。立臂外侧边缘做圆角钝化处理，既消除钣金切割后的锐边毛刺，也避免装配调试过程中划伤操作人员，同时降低应力集中系数，长期受侧向冲击时立臂根部不易出现断裂裂纹。

　　设计阶段优先考虑安装边界兼容性：支座底部安装孔的中心距、孔径均参照机床现有安装位的尺寸规格匹配，整体高度控制在邻近运动构件的行程安全间隙以内，上部U型槽的开口宽度预留0.2~0.5mm的配合间隙，既保证杆件滑动顺畅无卡滞，又能把径向跳动量约束在工装允许的公差范围内。建模过程中所有折弯圆角、安装孔位、让位弧面均按实际钣金加工工艺绘制，可直接导出工程图用于激光切割下料、折弯成型工序，不需要二次补全工艺特征。该零件结构紧凑，没有冗余凸出结构，在狭小的机床内部安装空间内也能完成布置，既可以在原厂设备维修替换时作为备件使用，也能在教学实验台搭建、非标工装自制场景中作为标准导向支撑单元复用，适配多类需要杆件限位导向的机械结构。
