CA6140车床开合螺母驱动异形摆杆

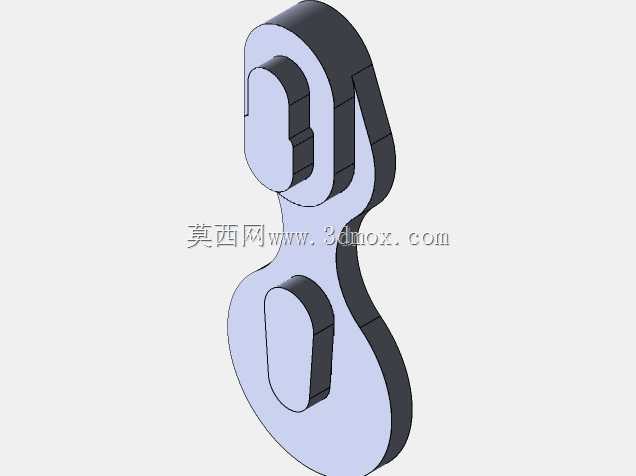

　　该异形摆杆属于CA6140普通卧式车床溜板箱开合螺母操纵机构的核心传力构件，整体采用等厚薄板轮廓加双侧凸台的结构形式，主体轮廓为连续平滑的S形曲线，上下两端分别开设长圆形导向槽，槽体两侧设置凸起的限位挡边，整体无复杂曲面，加工时可直接采用板材下料后铣削轮廓、铣槽、去毛刺的工艺路线，无需额外铸造成型，适合中小批量备件加工。从安装边界来看，摆杆的两个长圆槽分别对应开合螺母手柄转轴与螺母滑块的铰接销位，槽的长度方向预留了足够的滑动行程，扳动手柄时，摆杆绕中部铰接点做定轴摆动，上下槽内的销柱沿长槽相对滑动，带动上下两半开合螺母同步合拢或分开，实现丝杠传动的接通与脱开：合拢时螺母与床身丝杠啮合，刀架随丝杠转动完成纵向螺纹进给；

　　脱开时螺母与丝杠脱离，刀架可通过光杠传动实现常规纵横向走刀，避免光杠、丝杠同时传动引发运动干涉。设计时轮廓曲线的曲率经过反复校核，摆杆全行程摆动过程中外缘与溜板箱内壁、相邻手柄连杆、润滑管路之间均保留不小于3mm的安全间隙，不会出现运动卡滞或磕碰异响。两个长圆槽的宽度按铰接销的公差配合取H8间隙配合，槽端做圆角过渡，消除销柱滑动到行程端点时的应力集中，槽侧凸台的厚度大于摆杆本体厚度，既可以对铰接销起到轴向限位作用，防止销柱窜动脱出，又能增大槽壁的承压面积，降低长期往复摆动带来的接触面压，避免槽体过快磨损失效。摆杆的铰接中心到两个槽端的力臂长度匹配操纵手柄的力矩输入，操作人员扳动手柄的力度控制在15N以内即可完成开合动作，

　　操作手感顺畅，不会出现卡紧或过位的问题。在车床日常维保场景中，该摆杆属于易损耗备件，长期频繁扳动后长槽侧壁会出现磨损间隙，导致开合螺母对位不准、螺纹进给乱牙，更换该摆杆时只需对齐两个销柱位置、卡入轴向挡圈即可完成装配，无需调整其他关联部件，适配性强。建模过程中所有轮廓尺寸完全参照CA6140车床原厂备件测绘参数，曲线过渡处无尖点，壁厚均匀一致，可直接用于加工出图、机构运动仿真验证，也可作为机床拆装实训的教学演示模型，帮助维修人员理解开合螺母操纵机构的联动逻辑。
