阶梯凹槽组合式机床定位支撑块

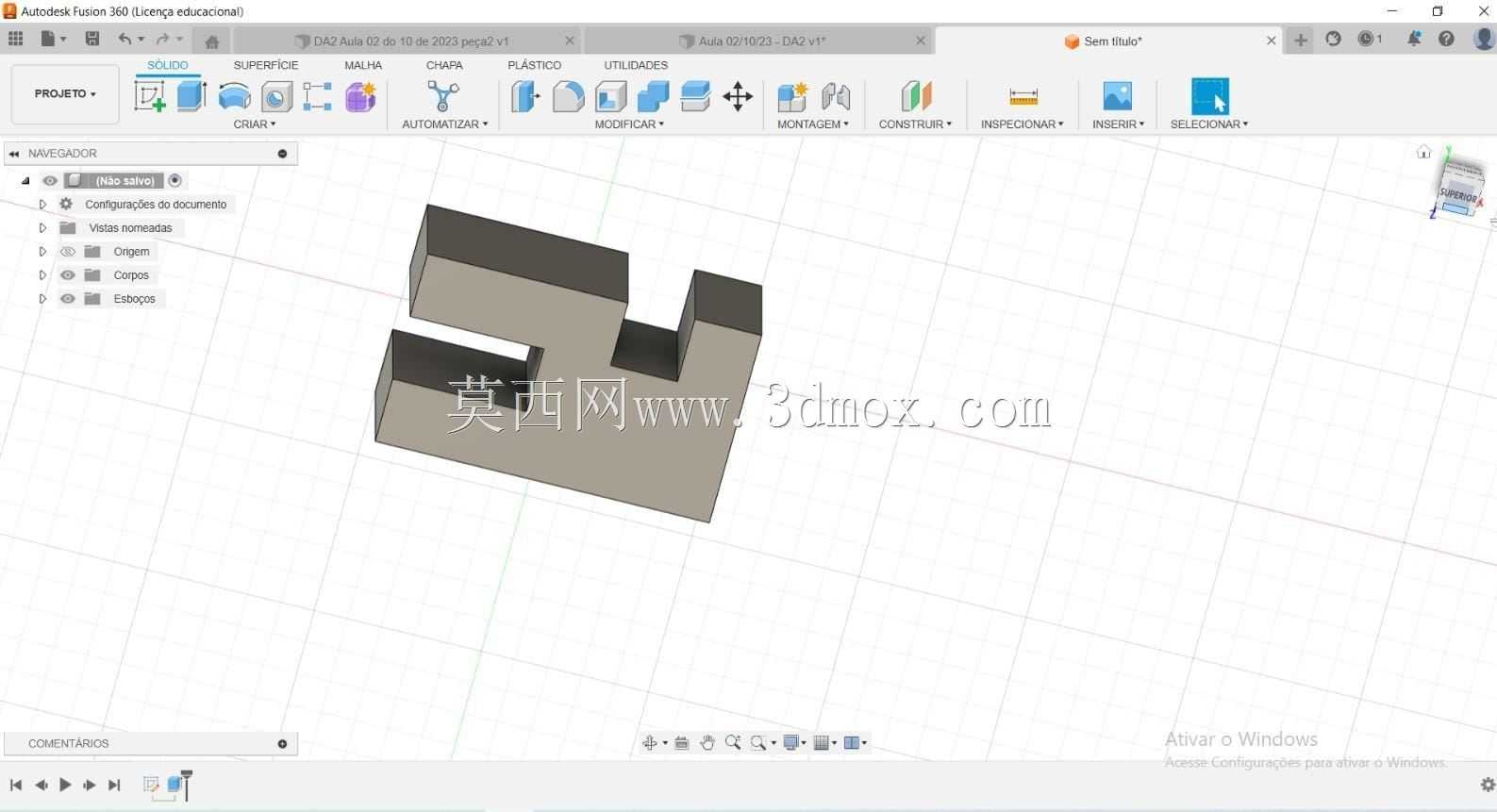

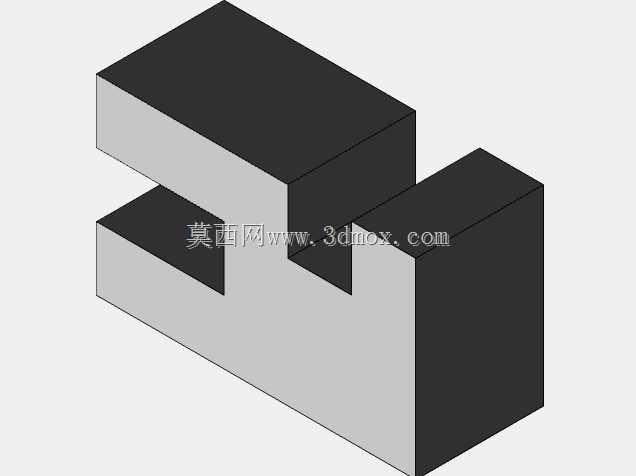

　　这款块状工装零件的结构设计完全围绕普通车床、铣床工位的工件装夹定位需求展开，整体采用规整长方体为基础本体，在本体中部开设贯通式阶梯凹槽，将整体拆分为上下两层错位的凸台结构，没有多余曲面与复杂特征，所有棱边均为直角过渡，完全适配常规铣削、刨削加工工艺，车间普通三轴设备即可完成全部加工工序，无需定制特殊刀具。从实际工位使用场景来看，这类支撑定位块常布置在机床工作台的T型槽区间，作为毛坯件、异形轴类或者板类零件装夹时的侧向靠挡与底部垫高支撑，中部预留的凹槽空间可直接穿过机床压板、锁紧螺栓，避免工装本体和装夹紧固件发生运动干涉，上下错位的两级凸台可以分别适配不同高度的工件基准面：下层低位凸台承接薄型板件的侧边定位，

　　上层高位凸台可对较高的块状毛坯提供侧向限位，无需额外叠加垫片调整高度，减少装夹辅助工时。设计阶段优先保证各定位端面的平面度与相邻面的垂直度公差，所有和工件接触的定位面均预留0.2至0.3毫米的磨削余量，精加工后可将接触面平面度控制在0.05毫米以内，避免定位面翘曲导致工件装夹偏斜。外形边界采用紧凑的长方体布局，长宽高比例适配常规机床工作台的工位间距，安装时可直接配合平口钳钳口或者工作台限位挡块使用，底部端面做全平面加工，放置在工作台上不会出现晃动，凹槽的宽度尺寸预留了标准螺栓的穿装间隙，槽体内侧棱边做小倒角处理，既去除加工毛刺，也避免螺栓穿装时刮伤螺纹。结构上没有设置薄壁、细肋等易变形特征，整体刚性充足，

　　装夹时承受工件的挤压力不会发生形变，长期重复使用后定位面磨损也可通过平面磨床重新修磨端面，快速恢复定位精度，既可以作为单件工装配合手动装夹使用，也可成对布置在自动化生产线的上料工位，作为工件到位的机械限位挡块，适配多批次中小零件的机加工装夹流程。
