童趣风车城堡拼装式创意造型设计

　　这款拼装式风车城堡造型，最初的设计出发点是面向桌面级FDM3D打印的无支撑成型需求，整体结构拆分逻辑完全贴合熔融沉积成型的工艺特性，所有外露面均做了45度以内的拔模斜度处理，避免打印过程中产生悬空支撑，降低后期打磨修整的工作量，同时保证各拼接部件的成型精度。从实际应用场景来看，该造型既可以作为青少年3D打印科普教学的实操案例，让学习者理解拆分建模、装配公差配合的基础逻辑，也可以作为桌面微景观摆件、儿童益智拼装玩具的原型，拆分后的单个部件尺寸均控制在120mm120mm80mm的常规桌面3D打印机成型边界内，无需大尺寸打印设备即可完成全部构件的制作。

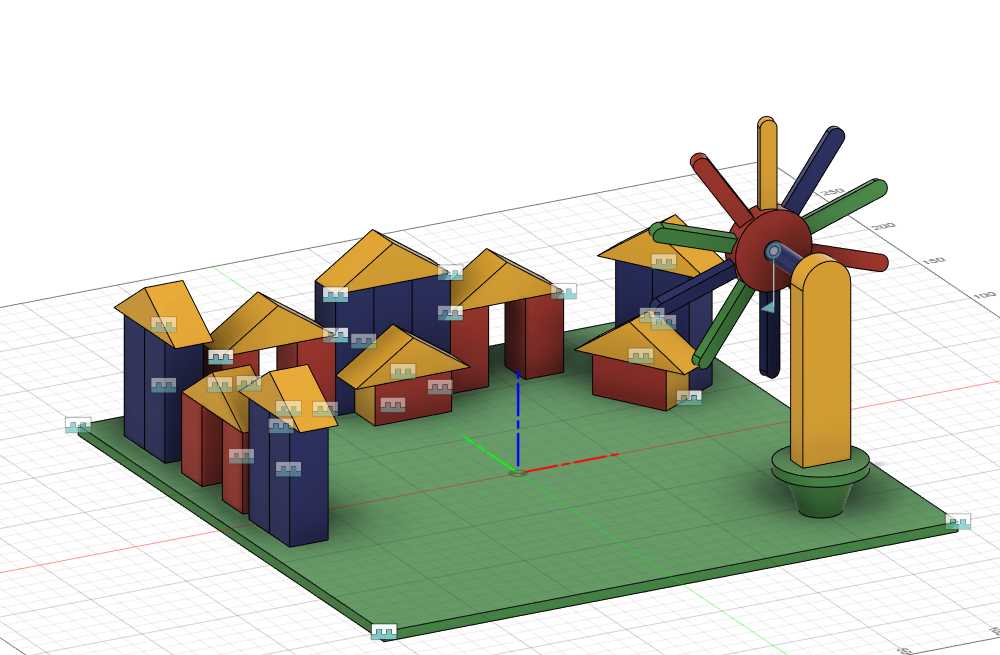

　　整体布局采用中心绿地承载的分散式排布，城堡建筑群由多组独立的尖顶房屋模块组成，每个房屋模块统一采用方形墙体加四坡尖顶的结构形式，墙体与屋顶做了拆分式设计，拼接处预留0.2mm的装配间隙，既保证拼接后的牢固度，又不会出现过盈装配导致的构件损坏。房屋模块分为两种配色对应的结构尺寸，深蓝色墙体的房屋模块整体高度为75mm，墙体截面尺寸为25mm25mm，红棕色墙体的房屋模块整体高度为60mm，墙体截面尺寸为20mm20mm，不同尺寸的房屋错落排布在绿色底板上，形成高低错落的视觉层次，同时避免同尺寸构件排布带来的呆板感。所有房屋的尖顶坡度统一为30度，刚好匹配PLA材料无支撑打印的临界角度，打印时无需添加支撑即可获得光滑的屋顶表面，屋顶与墙体的拼接采用定位凸台结构，凸台高度为3mm，与墙体内腔的配合公差控制在H7/g6级别，手动即可完成顺畅拼接，拼接后无明显晃动感。

　　侧边的风车结构是整个造型的动态核心，风车支撑柱采用分段式设计，底部为直径40mm的圆形法兰底座，通过定位柱与绿色底板连接，支撑柱主体为直径18mm的圆柱形结构，高度为120mm，顶部预留直径5mm的风轮转轴安装孔，转轴采用间隙配合设计，风轮安装后可在外力作用下顺畅转动，无卡滞感。风轮部分采用八辐条结构，每根辐条长度为45mm，截面为5mm3mm的矩形，辐条端部做了圆角过渡，避免打印过程中出现翘边，同时提升转动时的安全性，不会因为尖锐边角造成划伤。风轮中心的轮毂直径为20mm，厚度为8mm，中心预留与转轴配合的通孔，装配后风轮与支撑柱顶部预留2mm的间隙，避免转动时出现摩擦阻力。

　　承载所有构件的绿色底板尺寸为240mm180mm，厚度为5mm，底板表面对应每个房屋模块、风车底座的位置都预留了定位凹孔，凹孔深度为2mm，与各构件底部的定位凸台精准配合，装配完成后所有构件不会出现移位、倾倒的问题。底板边缘做了2mm的圆角处理，避免尖锐边角，底板底部预留了0.5mm的网格加强筋，在保证整体结构强度的同时，减少打印材料的消耗，降低打印时长。整个造型的所有拼接构件均采用无胶水卡扣式设计，反复拆装不会出现结构损坏，既满足3D打印单件制作的需求，也适合小批量注塑生产作为儿童拼装玩具使用。

　　从建模逻辑来看，所有构件均采用参数化草图建模方式，每个尺寸都设置了可调整的参数变量，如果需要调整整体造型的大小，只需要修改全局参数即可完成所有构件的尺寸同步调整，不会出现装配错位的问题。构件之间的配合间隙经过多轮打印测试验证，适配PLA、ABS等多种常见3D打印材料的收缩率，常规打印参数下即可获得良好的装配效果，无需针对不同材料反复调整公差。风轮的转动结构没有采用额外的金属轴件，完全通过塑料构件的间隙配合实现转动功能，减少额外配件的需求，打印完成后即可直接装配使用，降低制作门槛。在细节处理上，所有构件的外露棱边都做了R0.5mm的圆角处理，既可以避免打印过程中出现层纹堆积的锐边，也提升了整体造型的精致感，不会出现生硬的棱角。房屋墙体表面预留了微小的凸点结构，模拟砖石墙面的质感，凸点高度仅为0.2mm，不会影响打印成型，也能在视觉上提升细节丰富度，避免大面积平面带来的单调感。
