剪叉式液压轿厢升降支撑机构

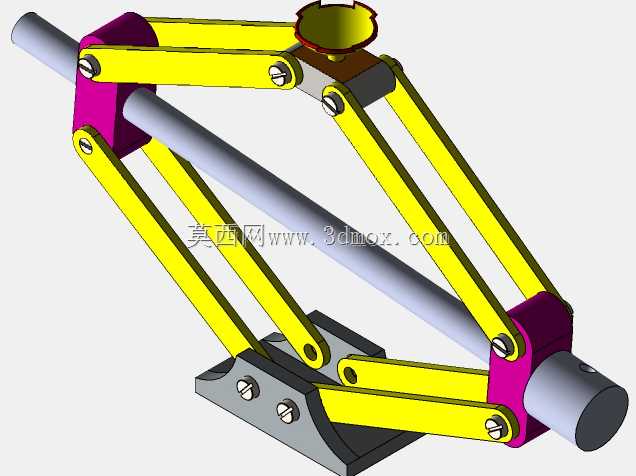

　　该机构面向车间物料举升、小型设备检修、楼层间轻型转运以及轿厢式作业平台的支撑场景，核心作用是把液压直线推力转化为稳定的垂直升降动作。结构采用两组对称布置的剪叉臂，臂体通过中部铰接销形成交叉连杆，在展开和收拢过程中保持上部承载平台沿近似竖直方向运动，避免单侧偏摆。横向贯穿的圆柱导向轴承担臂端滑移与定位任务，轴端支座将载荷传递到底座框架，紫色端部滑块与轴段配合，使剪叉臂在升降时既能绕销轴转动，又能沿导向方向微量移动，从而补偿连杆几何关系变化。上部平台中心设置带法兰边的承载座，可用于安装轿厢底板、工装托盘或作业台面，法兰轮廓预留连接边界，便于与外部平台螺栓固定。下部底座为焊接式支撑结构，底面布置多个紧固点，安装时需保证基础平面度，

　　防止导向轴受附加弯矩。设计思路上，剪叉臂采用长条形板件并列布置，双臂结构提高抗扭能力，铰接点使用销轴与衬套组合，降低反复摆动造成的磨损；液压缸或推杆沿底座长度方向布置，推动端部滑块靠拢时剪叉展开，反向收回时平台下降，传动路径短，力流清晰。从外形边界看，机构收拢后高度较低，适合嵌入地坑或设备底部；完全展开后平台高度随臂长和铰接位置变化，选型时需核对最低高度、最高行程、平台长宽以及底座固定孔位。安装阶段应重点检查两根导向轴的平行度、剪叉臂两侧同步性和销轴间隙，若平行度偏差过大，臂端滑块会出现卡滞。承载时，载荷尽量落在上部法兰中心区域，偏载会使一侧臂体和铰接销受力增大。该三维结构完整表达了连杆、滑块、销轴、底座和顶部安装座的相对位置，可用于升降平台原理验证、结构干涉检查、铰点受力分析以及非标升降机方案细化。
