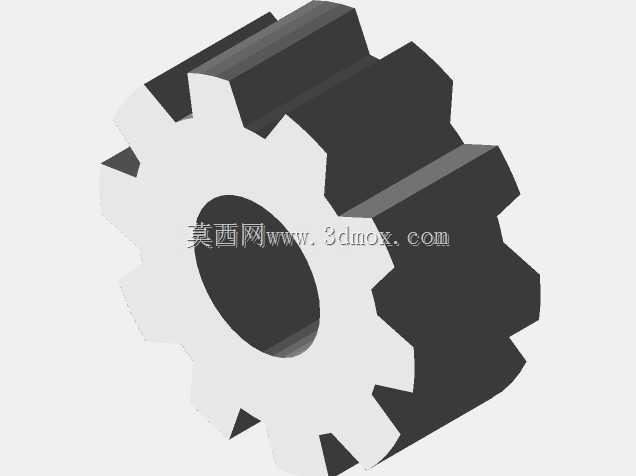

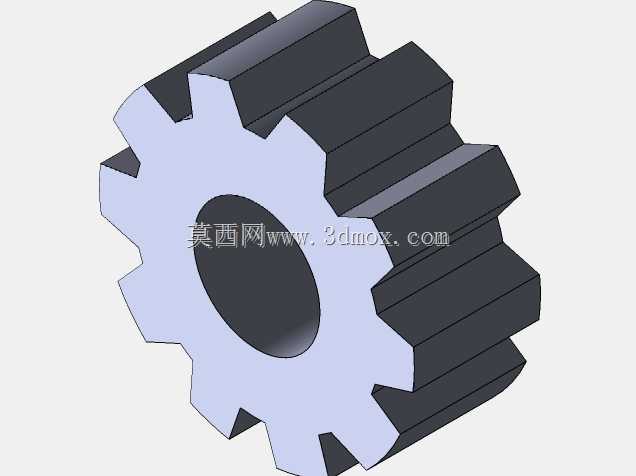

DIY网络摄像头机器人眼云台支架结构

　　这套结构面向小型视觉感知与DIY机器人场景，核心是把普通网络摄像头改造成可俯仰、可定位的机器人眼组件。实际使用中，它可以安装在桌面机器人、移动小车、仿生头部或教学实验平台上，用来完成环境观察、目标跟随、远程巡检和人机交互等任务。与直接固定摄像头相比，增加双支撑和转动关节后，视觉模组能够在有限范围内调整朝向，减少整机频繁转向的需求，也让布线、重心和安装空间更容易控制。

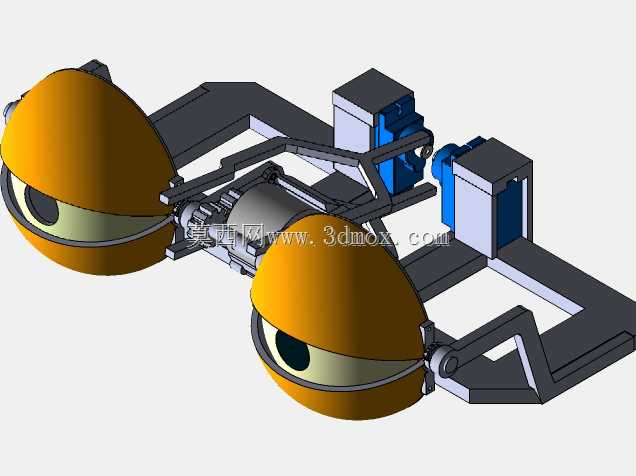

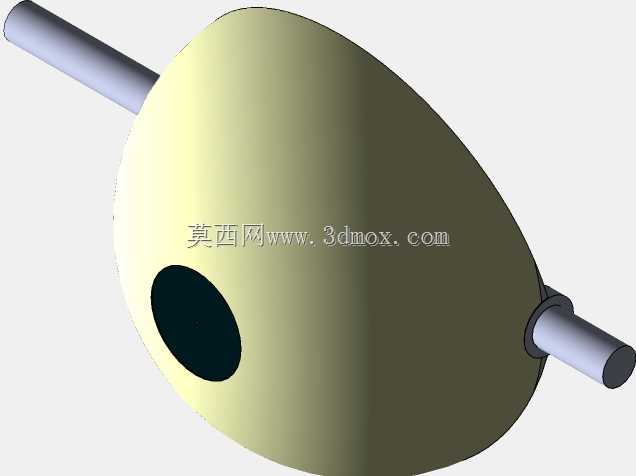

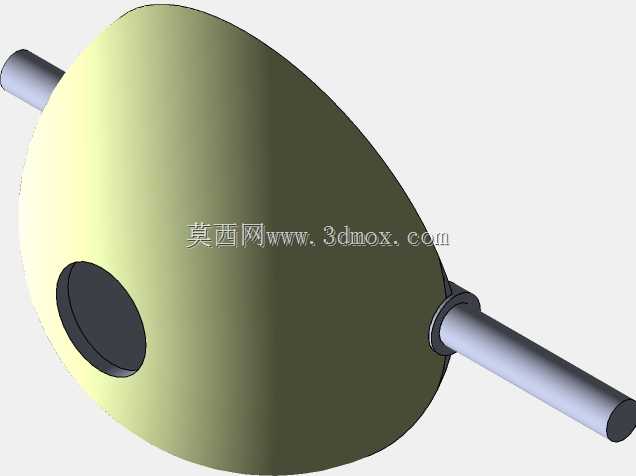

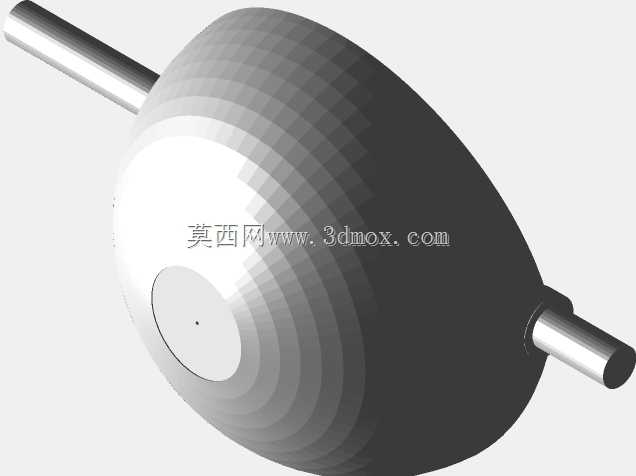

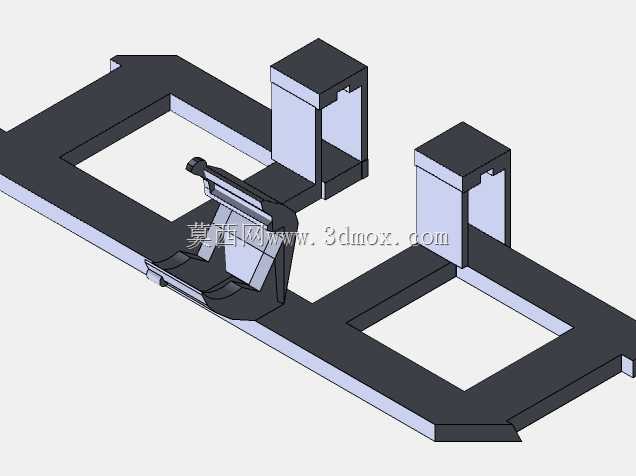

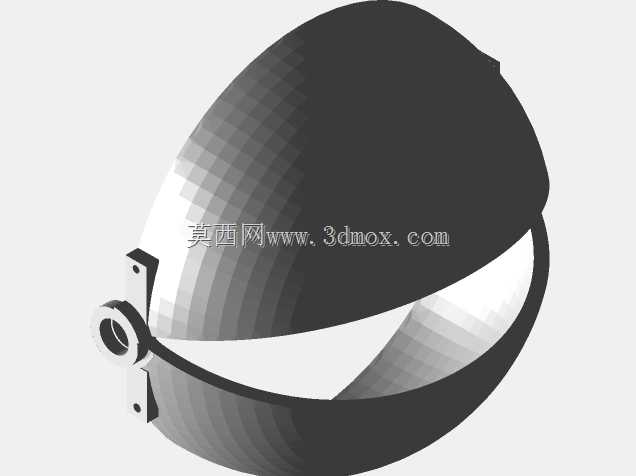

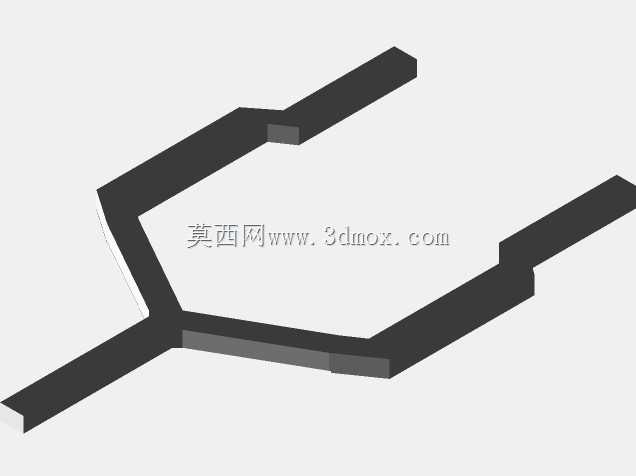

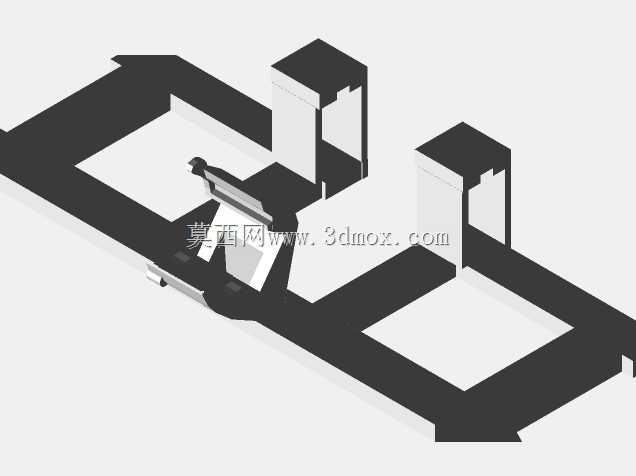

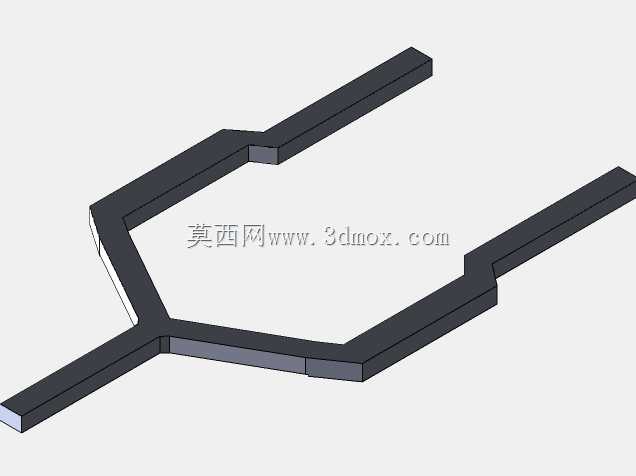

　　从结构布局看，模型采用长条形底座配合两侧立板的形式，中间承载摄像头夹持与俯仰机构。底座并非简单平板，而是通过框形开口降低材料占用，同时保留周边连接边，便于用螺钉、扎带或双面固定方式安装到机器人骨架上。两侧立柱为摄像头转轴提供支撑，使受力点分布在模组两端，避免单侧悬臂造成晃动。立柱顶部预留块状安装区域，可根据实际舵机、轴承或销轴尺寸进行替换，适合在样机阶段快速验证转动范围和干涉情况。

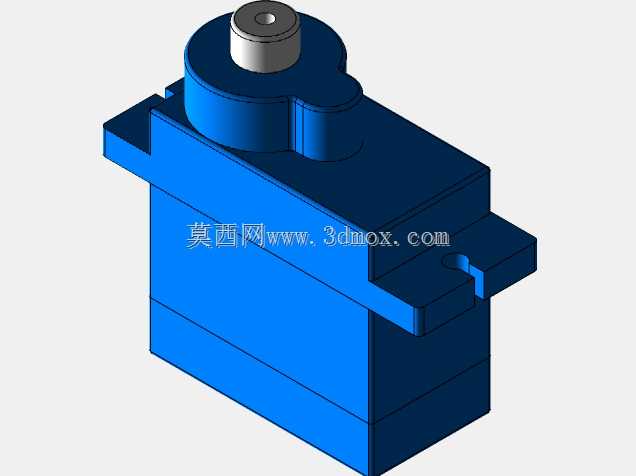

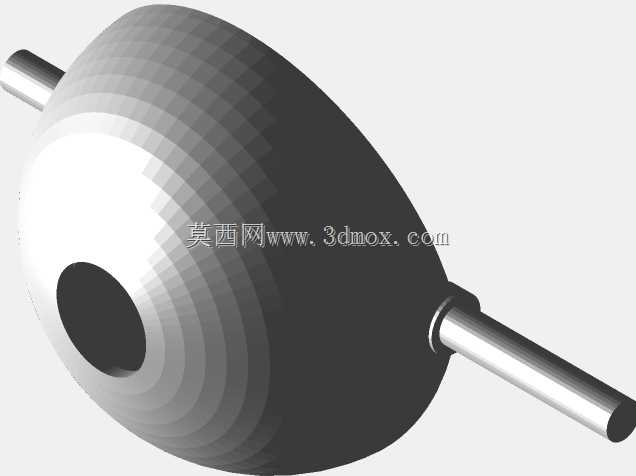

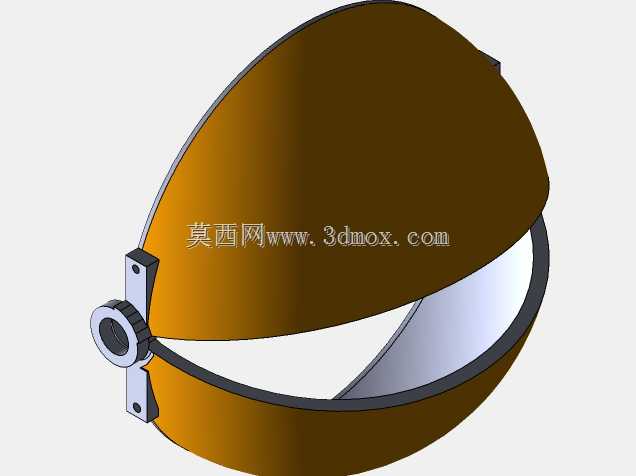

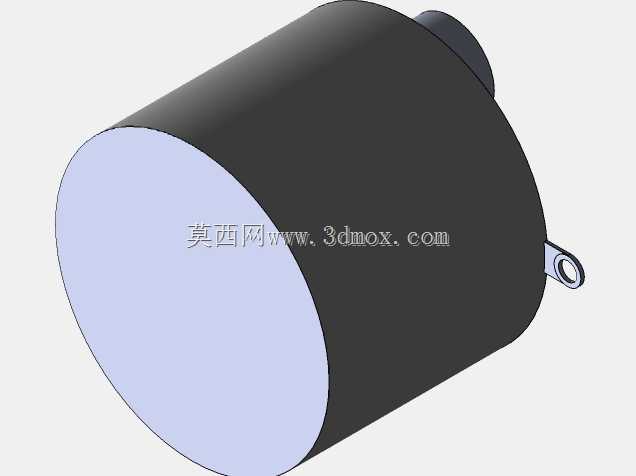

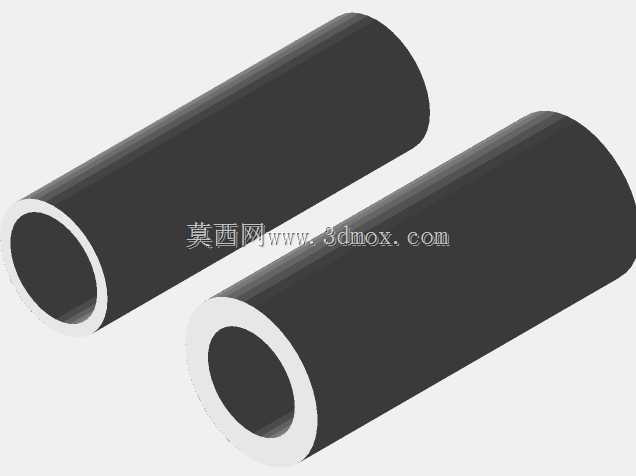

　　设计思路上，该结构更强调可改造性而不是封闭成品。摄像头本体通过夹座和限位面定位，装配时可先将镜头模组放入支撑位，再利用两侧转轴确定俯仰轴线。轴线尽量穿过摄像头重心附近，这样舵机驱动时负载更平稳，启停过程中镜头抖动也更小。底座两端的开放区域给线缆留出通道，USB线或电源线可沿支架背面收拢，避免转轴反复动作时拉扯线材。对于没有小型舵机的制作者，也可以把该结构作为固定视角摄像头架使用，后续再扩展主动转动功能。

　　外形尺寸方面，整体属于小型桌面级组件，底座呈狭长框架，适合安装在机器人头部底板或设备面板上方；两侧立柱高度以摄像头俯仰不碰底座为边界，镜头上下摆动时需要重点检查壳体下缘、线缆和夹座螺钉的空间。安装边界不仅包括底面固定孔位，还应考虑镜头前方视场角，不能让立柱或上盖进入画面边缘。若用于移动机器人，建议在底座下方增加减震垫或刚性连接板，防止电机振动传递到摄像头。

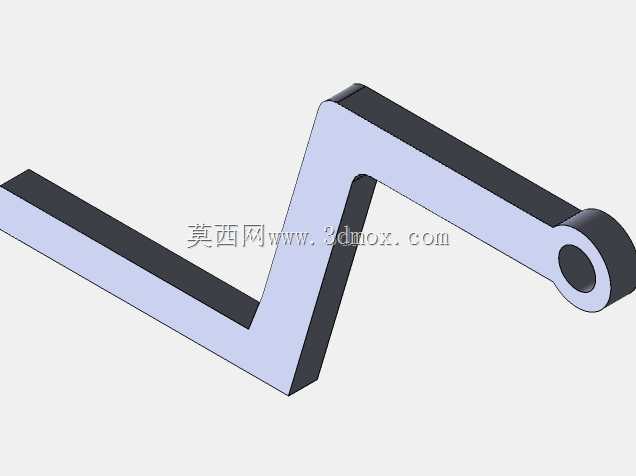

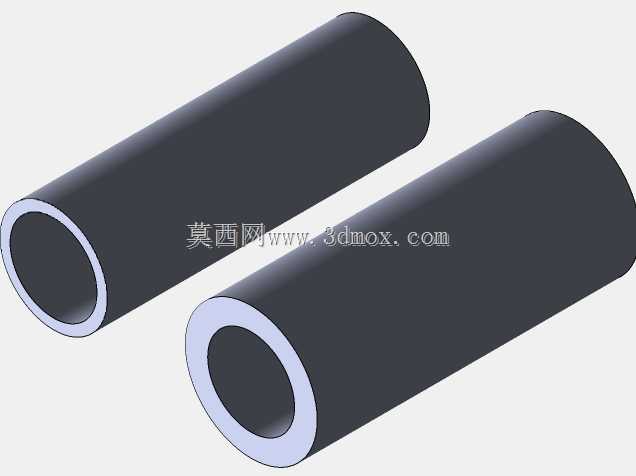

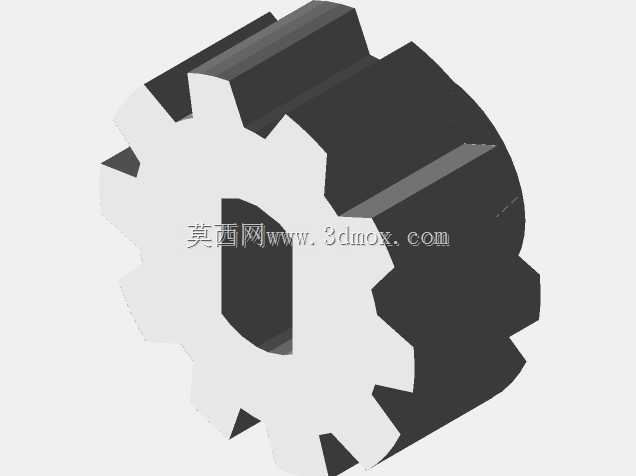

　　在工程建模时，可把该结构拆分为底座、左右支撑柱、摄像头夹座、转动轴和紧固件几个层级，分别检查装配间隙。摄像头属于轻量化负载，支架壁厚不必过大，但连接根部需要保留圆角或加强筋，尤其是立柱与底板交接处，承受俯仰惯性和碰撞载荷时最容易出现应力集中。若采用3D打印制作，层纹方向应尽量与立柱受力方向匹配；若采用激光切割板材，则可把立板和底板拆成二维轮廓，再通过弯折或螺接组成三维框架。

　　该方案的价值在于把消费级摄像头纳入机器人机械系统中，使视觉部件不再是孤立电子模块。结构上兼顾夹持、转动、走线和安装，适合作为仿生眼云台、远程监控节点、教学机器人视觉平台的基础方案。后续设计可在此基础上增加双轴舵机、限位开关、补光灯或外壳罩，从而提升定位精度、防护能力和外观完整性。
