小型轮式足球竞技机器人结构设计

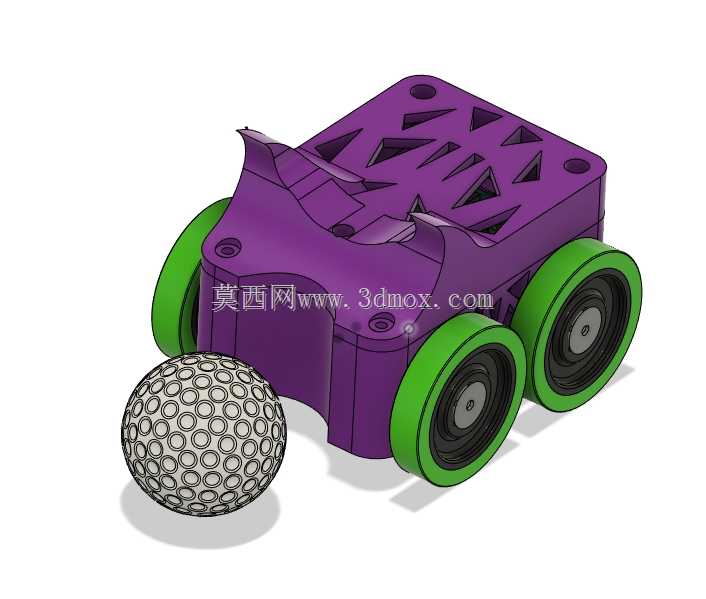

　　这款轮式小型竞技机器人面向机器人足球对抗、短距加速竞速以及校园工程实训场景开发，整车外廓控制在100mm×100mm的方形边界内，能够适配标准微型足球赛事的入场尺寸限制，在多车同场对抗时具备灵活转向、快速启停和近距离控球的结构基础。底盘主体采用一体化承载壳体思路，上部壳体布置多组三角形镂空区域，在保证壳体抗弯刚度的前提下削减上部自重，使整车重心集中在轮轴附近；镂空结构同时为内部驱动板、电池与走线预留散热和装配空间，壳体四周预留安装孔位，可根据赛事规则加装防撞条、拨球机构或传感器支架。行走部分采用四轮侧置布局，轮子外缘使用高摩擦弹性轮面，轮毂与轮面分层设计，既能够在平整赛场地面提供足够抓地力，又能在轻微碰撞时通过轮面变形吸收冲击；

　　轮组轴线与底盘底面保持固定高度差，整车离地间隙经过校核，可顺利通过赛场拼接缝隙和微小高度差，避免竞速过程中出现卡滞。车头位置设置内凹式控球轮廓，曲面弧度与高尔夫纹理小球的外径相匹配，机器人直行贴近小球时，球体可被限制在车头前方的有效接触区域内，减少带球推进时球体向侧方滑脱的概率；车头两侧的凸起结构还能在对抗拼抢中形成限位，降低对方车辆正面将球直接顶走的风险。建模过程中，壳体壁厚、轮轴安装位、电机容纳腔和上层镂空筋位均按装配关系同步约束，轮系与底盘之间保留转动间隙，防止运动干涉；底盘四角做圆角过渡，碰撞时能够分散接触应力，避免薄壁壳体尖角处开裂。该结构可用于小型足球机器人机械方案验证、轮式底盘运动学分析、轻量化壳体设计练习，也可作为竞速机器人、桌面搬运小车和教学演示平台的基础载体，设计者可在现有安装孔位上扩展巡线传感器、通信模块或推球执行件，满足不同对抗任务的改装需求。
