CA6140车床双孔折弯传动拉杆

　　该构件为CA6140普通车床配套的折弯式传动拉杆，属于车床进给与操纵机构中的传力连杆类零件，在整机布局里承担跨空间点位的动作传递与载荷衔接功能。车床内部操纵链路常需要在错落排布的箱体、导轨支座与拨叉组件之间传递直线或小幅摆动载荷，直杆连杆无法避让周边已布置的轴系、罩壳与安装凸台，因此采用分段折弯的长条形板体结构，让杆身沿设备内部预留的空隙走向延伸，两端分别通过铰接孔对接动力输入端与执行端。

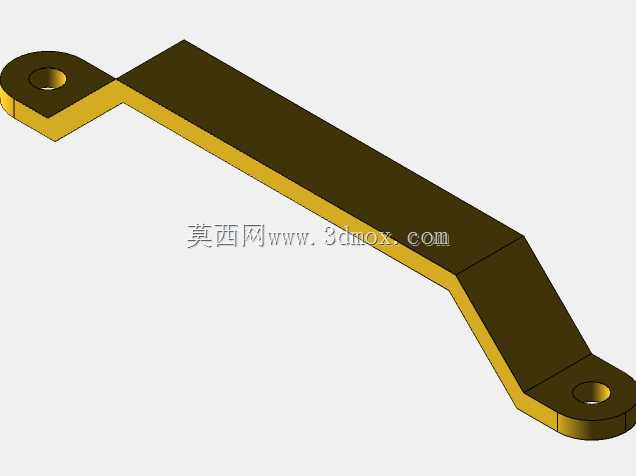

　　从结构形态来看，零件整体为等厚板料加工成型，长杆主体分为三段：两端带同轴铰接孔的圆形端头、中间平直长板段，以及两处过渡折弯段。两端圆形端头的孔径与销轴配合，孔位周边保留足够的实体壁厚，承受铰接处反复出现的挤压与剪切载荷；端头与长板之间通过斜向折弯段平滑过渡，避免直角转折带来的应力集中。板件厚度在三维模型中保持均匀，符合钣金切割后折弯或整块钢板铣削成型的加工特征，表面呈现金属板材的实体质感。

　　设计过程中首先锁定两端铰接点的相对位置：根据车床操纵机构的行程要求，确定两孔中心距以及孔轴线的平行关系，再依据机箱内部干涉检查结果规划杆身的折弯角度与走向。折弯段的弯折量既要让杆身避开相邻齿轮、手柄轴与润滑管路，又不能过度弯折导致传力路径偏折过大、附加弯矩升高。长板段的宽度与厚度按照拉杆所受最大拉力进行校核，在满足刚度、防止工作中出现明显挠曲的前提下，控制构件整体重量，减少操纵时的运动惯量。

　　安装边界方面，两端铰接孔分别装入销轴并配合开口销或挡圈轴向限位，装配后拉杆可绕两端销轴小幅摆动；折弯后的杆身与周边机床零件保留安全间隙，在全行程动作中不与罩板、紧固件发生摩擦。该类拉杆常用于进给箱操纵、溜板箱联动或离合器拨叉驱动场景，把手柄或凸轮的动作可靠传递到执行部件，保证车床换挡、进给切换等动作准确到位。建模时需重点还原折弯角度、孔位中心距与板厚参数，这些尺寸直接决定装配后连杆的运动轨迹与传力性能，也是实物测绘与备件仿制时的核心核对项。
