机床用异形多孔定位安装支座结构

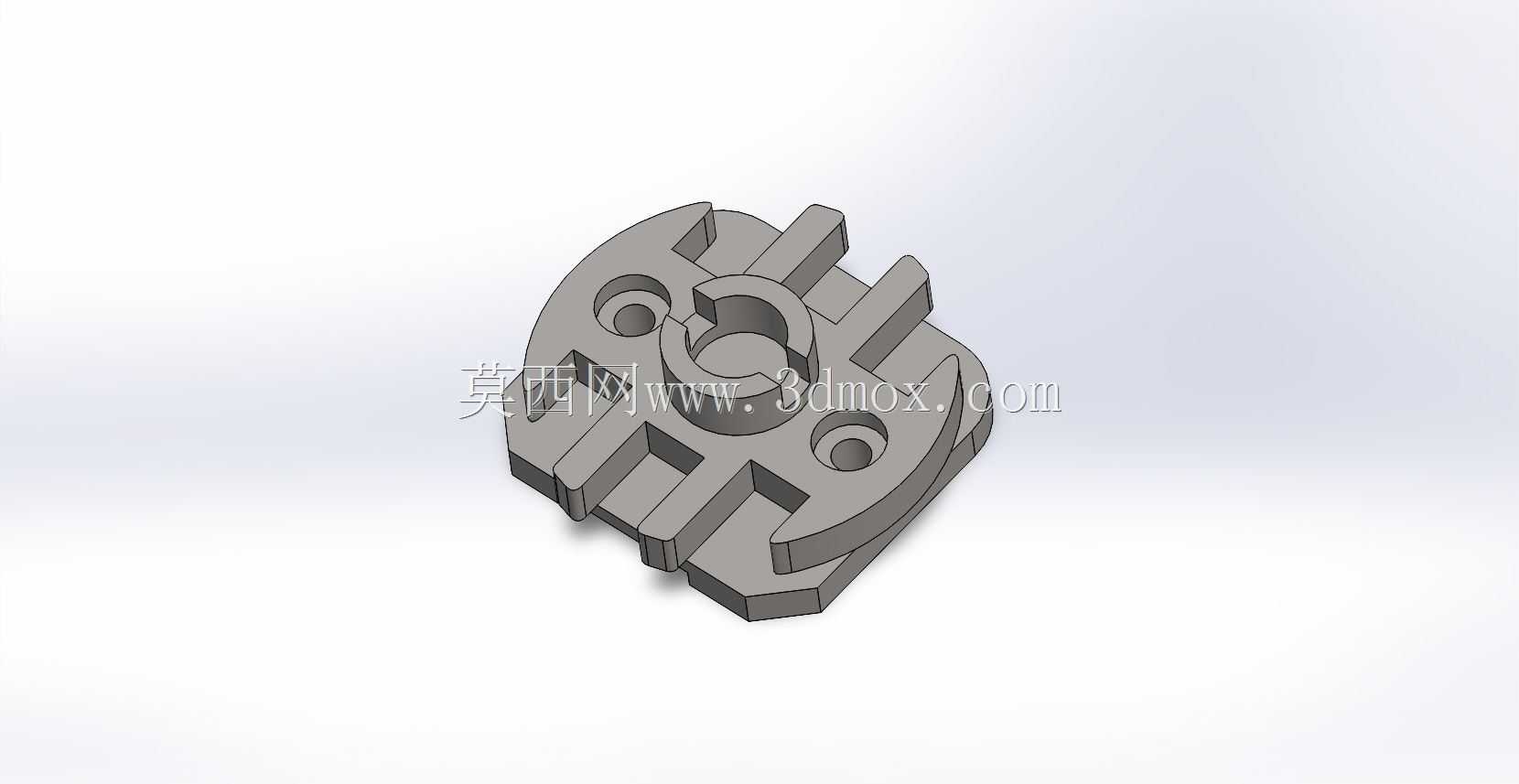

　　该零件属于机床工装配套的定位安装支座类构件，整体采用一体化块状基体设计，轮廓近似圆角方形，外沿做圆弧过渡处理，避免装配过程中锐边磕碰划伤操作人员或干涉周边管线。基体上分布两处同轴阶梯通孔，可作为销轴穿装定位孔，用于和机床工作台面的定位销配合，保证零件装夹后的重复定位精度；中心区域设置带环形凸台的中心孔，凸台高出基体基准面，可作为轴向定位止口，嵌套配套轴套或者支撑芯轴，承担工装组件的径向限位作用。基体顶面平行排布多道纵向凸起肋条，肋条之间预留等宽通槽，槽体贯通零件上下端面，既可以作为夹具卡爪的夹持卡位，也可供T型螺栓穿过，将该支座锁紧在CA6140车床的工作台T型槽内，槽口宽度匹配常规机床装夹螺栓规格，装配时无需额外扩孔加工。

　　基体下半部分对称开设横向卡槽，卡槽方向与顶面肋条呈垂直布局，可嵌入限位挡块或者行程触发碰块，在机床自动走刀过程中作为行程限位的承载基准，避免刀具超程碰撞工装。设计阶段优先保证零件的基准平面度，底面作为安装贴合面全程无凸起结构，和工作台面完全贴合，锁紧后不会出现翘曲变形；所有孔位的位置度公差围绕中心止口孔标注，两个侧边定位孔的中心连线与基体对称中心线重合，装配时可快速找正，无需反复打表调整。肋条结构在不额外增加零件整体厚度的前提下提升了基体的抗弯刚度，零件承受夹具侧向夹紧力时，肋条可分散局部应力，避免基体边缘出现形变；通槽结构同时减轻了零件自重，操作人员手动拆装搬运时无需借助起重设备，适配中小批量零件加工时频繁更换工装的使用场景。

　　零件外轮廓的圆弧边角规避了应力集中问题，在机床启停产生交变振动的工况下，边角位置不会出现裂纹扩展，长期使用后尺寸稳定性较好。各安装孔的孔径预留常规配合公差，既可以采用间隙配合实现快速拆装，也可根据装夹精度需求选配过渡配合的定位销，适配不同加工精度要求的工件装夹工序，可直接作为车床附加工装的基础承载座使用。
