星载天线分段弹簧点锁定连接构件

　　这套点连接构件的开发初衷，是解决小卫星星载合成孔径雷达、地球观测天线分段在轨展开后的刚性锁固痛点。地面总装阶段天线为适配运载火箭整流罩包络，会拆分为多块折叠段，入轨展开后如果仅靠展开机构的铰链限位，段间会存在微米级晃动，直接导致天线电性能相位偏差，观测分辨率无法达标。整套构件没有采用传统的火工品锁死或者电机驱动锁钩方案，完全依靠预校准弹簧的预紧力提供锁合保持力，发射全程的振动冲击阶段，锁舌处于机械约束的休眠位置，不会因为过载、共振出现意外触发锁死的问题，只有当天线分段转动到设计对齐位置、对接面的定位特征完全贴合后，约束结构才会释放弹簧势能，驱动锁合结构嵌入对接卡槽，整个锁合动作不需要供电、不需要星上控制系统发送指令，

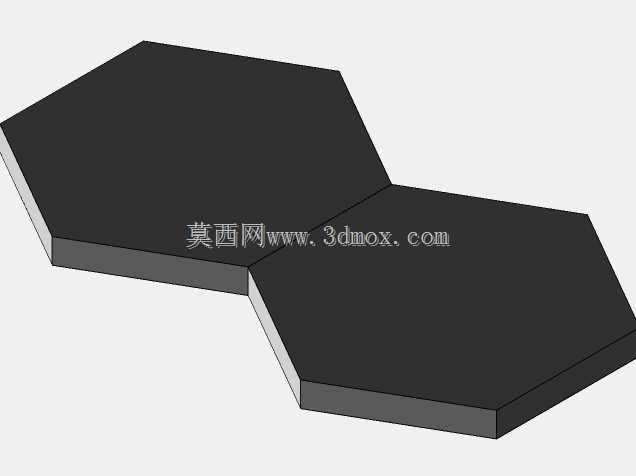

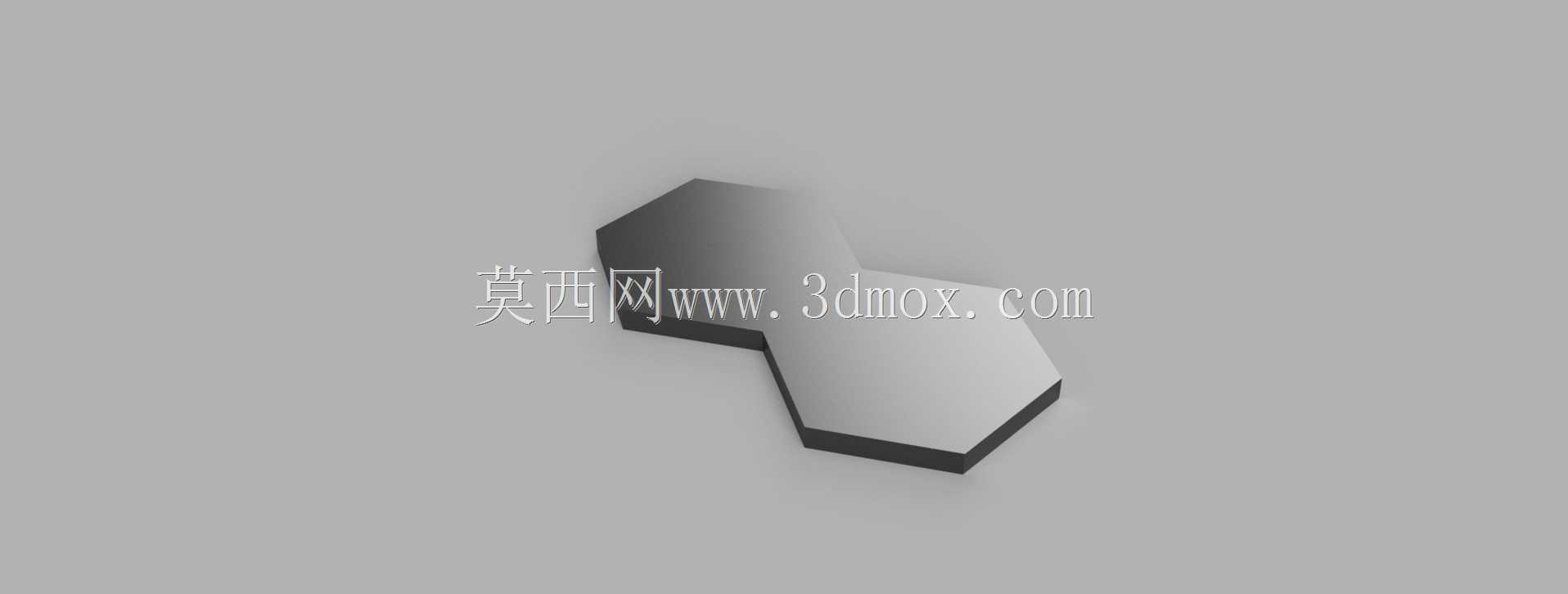

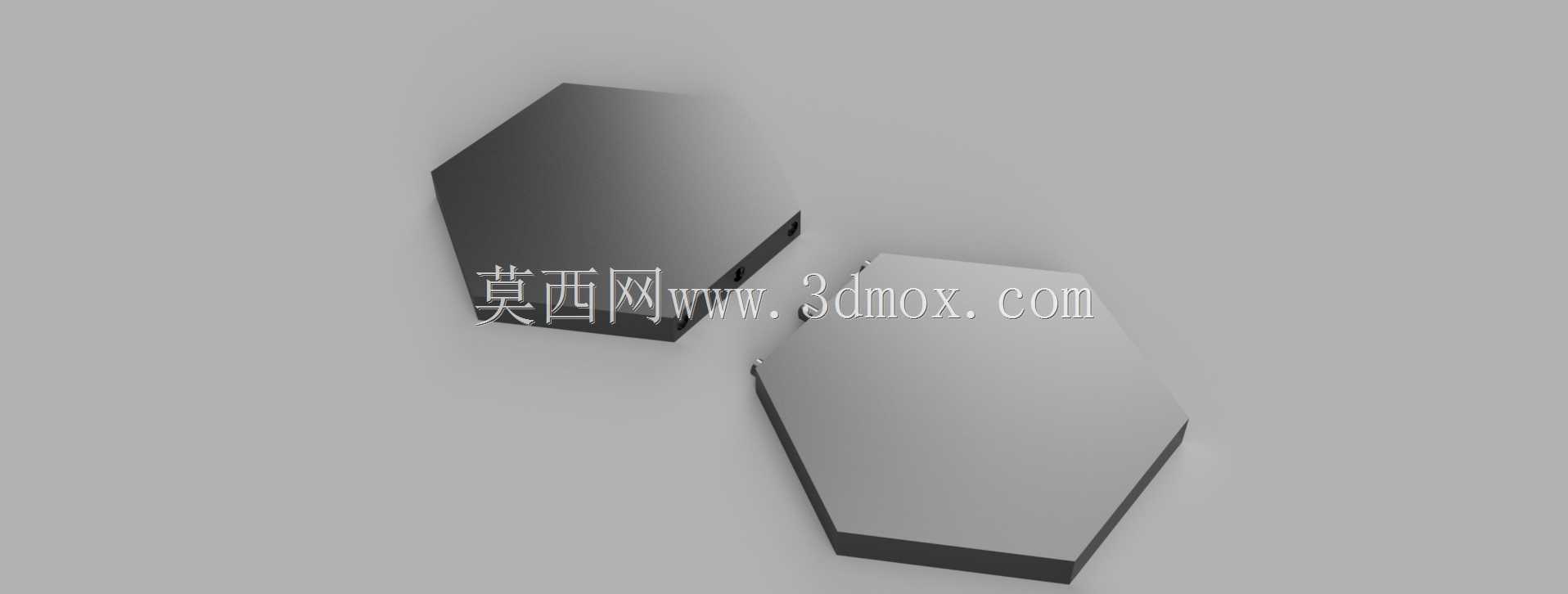

　　属于无源自主触发的连接方案。从结构布局来看，构件主体采用两个对称的六边形块状基体，分别预装在相邻两个天线分段的对接边框上，基体厚度控制在8毫米以内，安装孔位完全贴合星载天线常用的蜂窝夹层蒙皮安装边，不会额外侵占天线背面的馈电布线、热控多层敷设空间，整体重量不到30克，不会给卫星平台带来过多的死重负担。设计阶段最核心的指标是锁合后的对位重复精度，弹簧的刚度、预压行程经过多轮迭代调校，锁合完成后两段天线对接面的位置偏差可以控制在20微米以内，完全满足高频段观测天线的形面精度要求。弹簧选型上采用了恒力特性的合金弹簧，在空间高低温交变环境下刚度衰减率极低，从发射主动段的冲击、在轨长期的温度循环，锁合预紧力都能保持稳定，不会出现锁合松动、

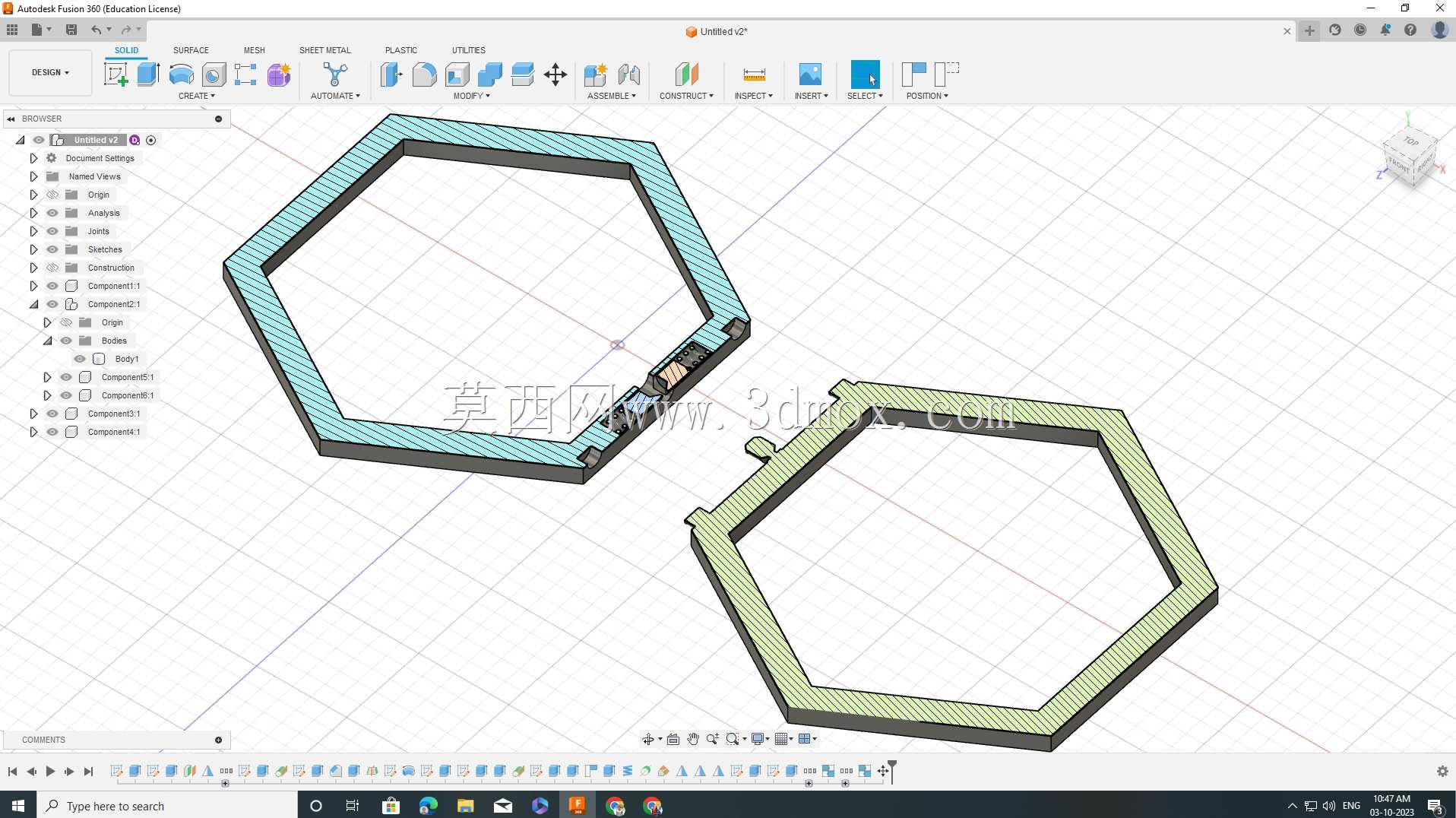

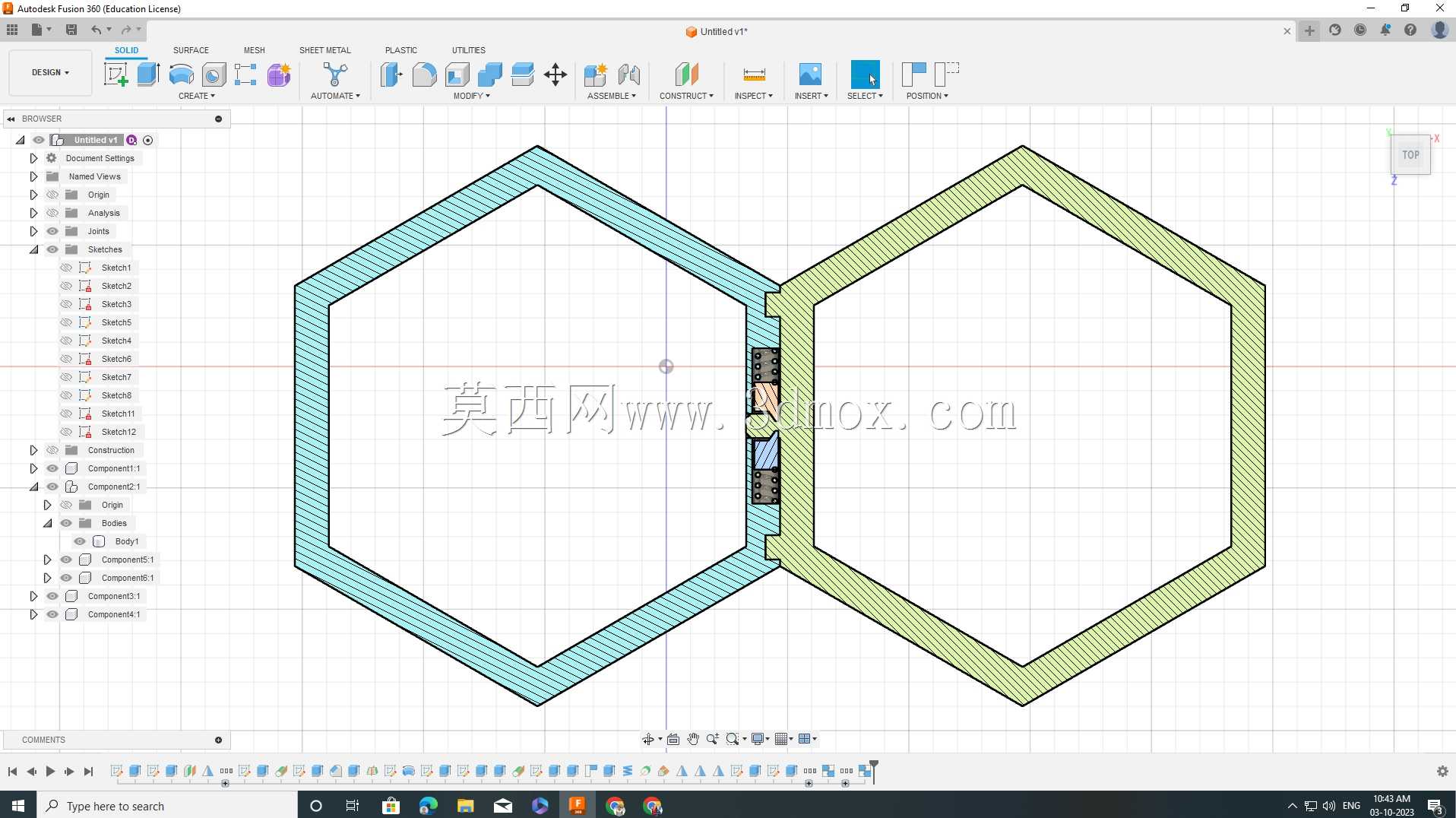

　　间隙反弹的问题。构件的所有棱边都做了钝化倒圆处理，没有突出的尖锐特征，总装过程中不会刮伤天线的柔性热控膜片，也不会在振动过程中产生多余物脱落的风险。对接面预留了标准的安装定位基准，三维建模时可以直接匹配卫星天线的分段骨架坐标，不需要额外做适配结构的二次设计，不管是立方星的小型观测载荷，还是大型遥感卫星的模块化拼接天线，都可以直接复用这套连接结构，在地面振动试验、热真空试验环节，这套锁合机构都通过了全工况验证，锁合动作触发可靠，锁止后没有出现滑移、松脱的情况，相比有源锁附方案，省去了电机、线缆、控制电路的重量与成本，也彻底避免了电控失效导致天线无法锁死的故障风险。
