立式弯折铰接支撑连接臂结构

项目分类:通用机械零部件 发布时间:2023-10-07 ID:713732
  • 立式弯折铰接支撑连接臂结构
  • 立式弯折铰接支撑连接臂结构
  • 立式弯折铰接支撑连接臂结构
  • 立式弯折铰接支撑连接臂结构
  • 立式弯折铰接支撑连接臂结构
  • 立式弯折铰接支撑连接臂结构
  • 立式弯折铰接支撑连接臂结构

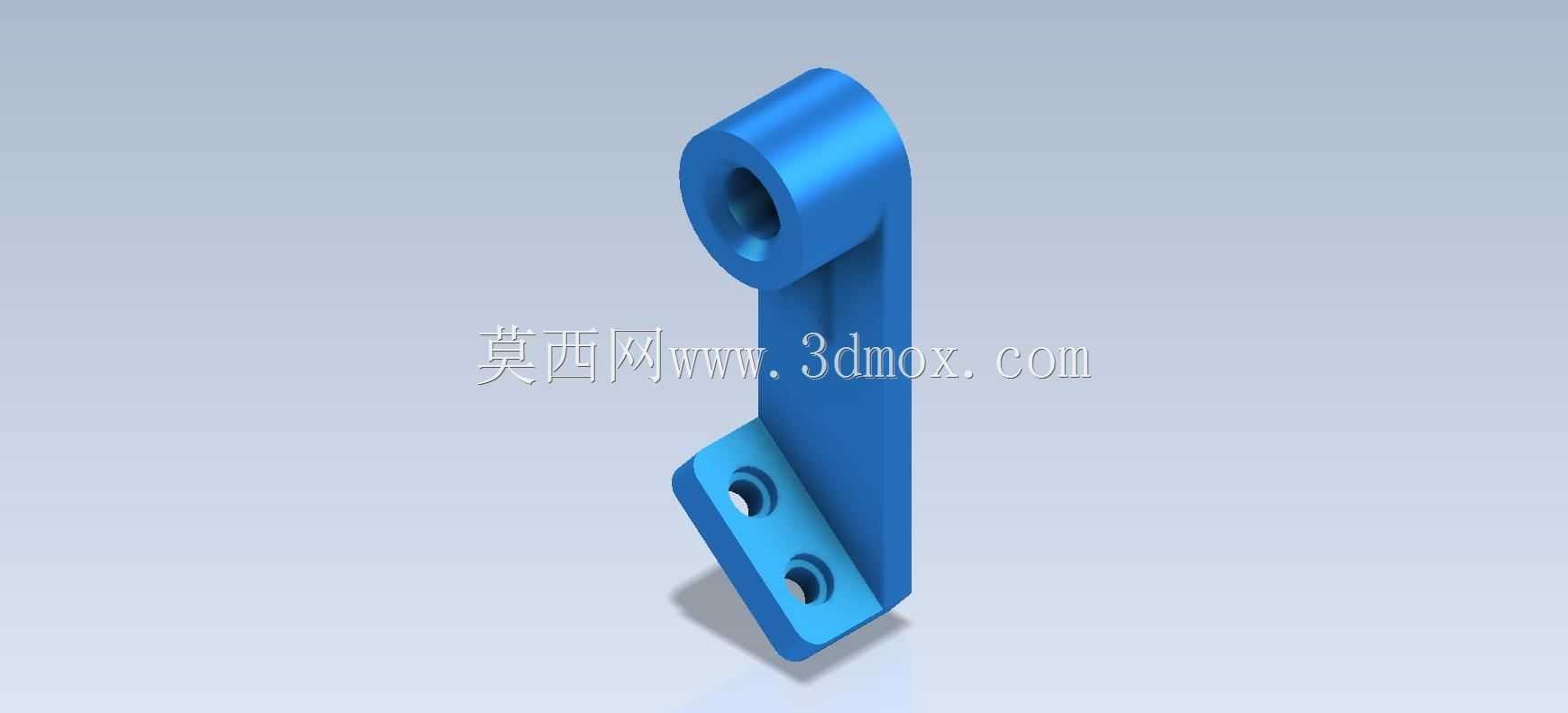

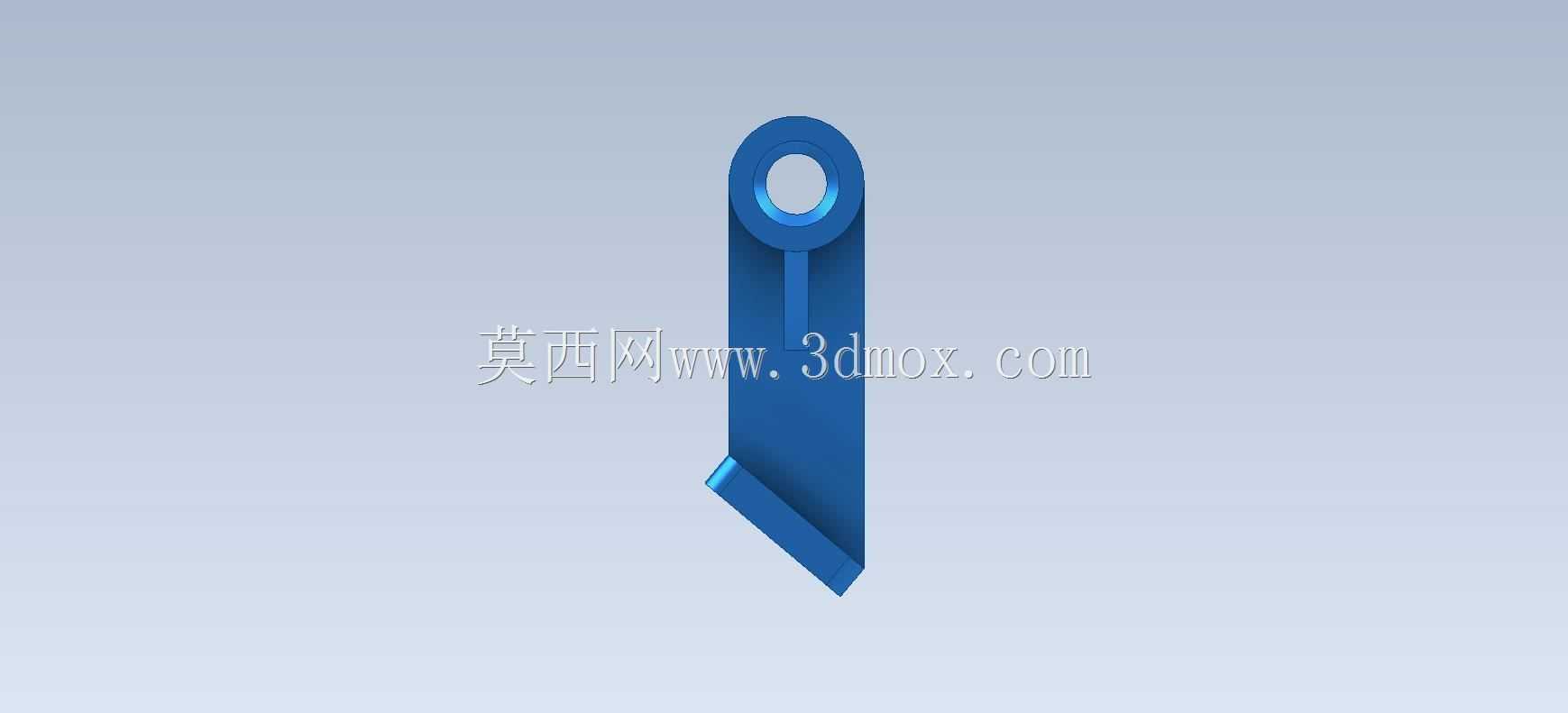

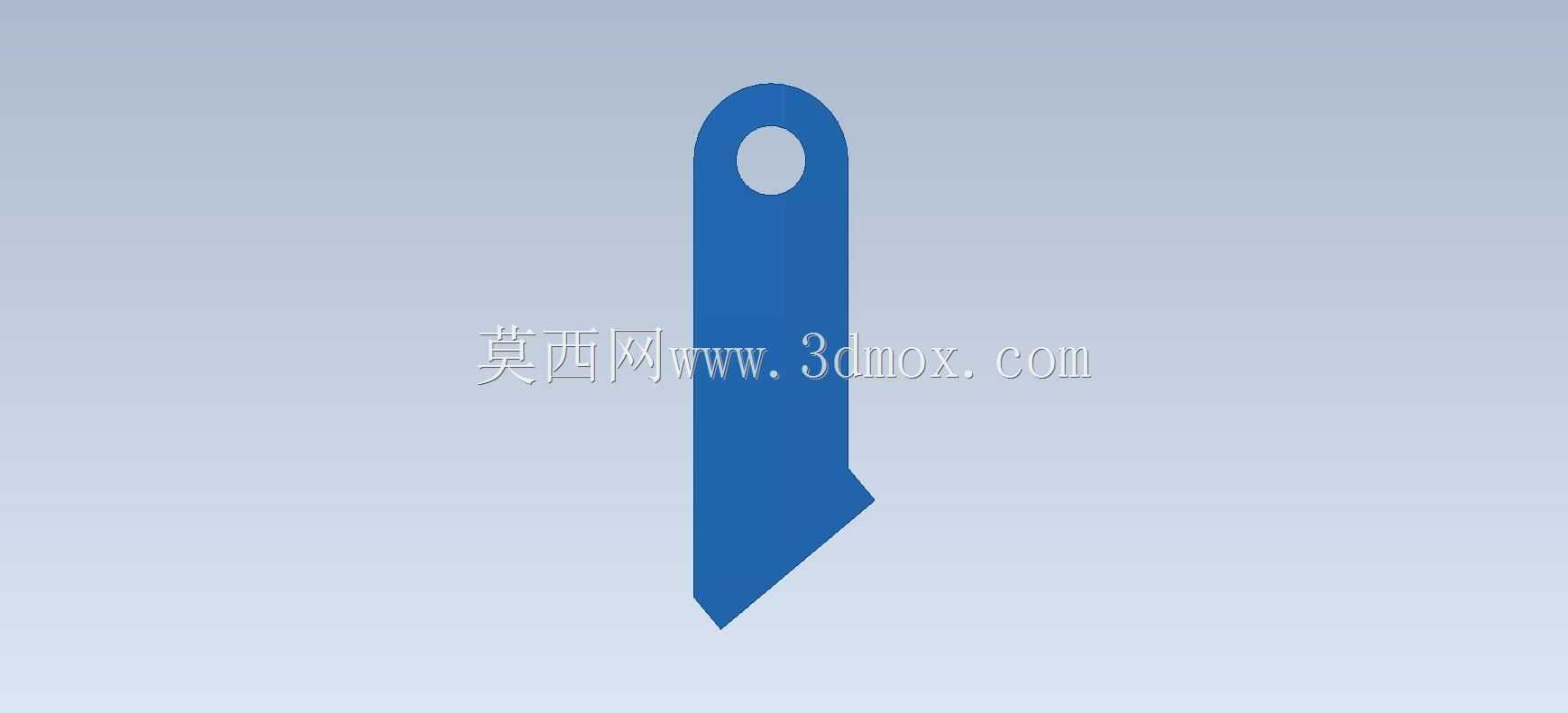

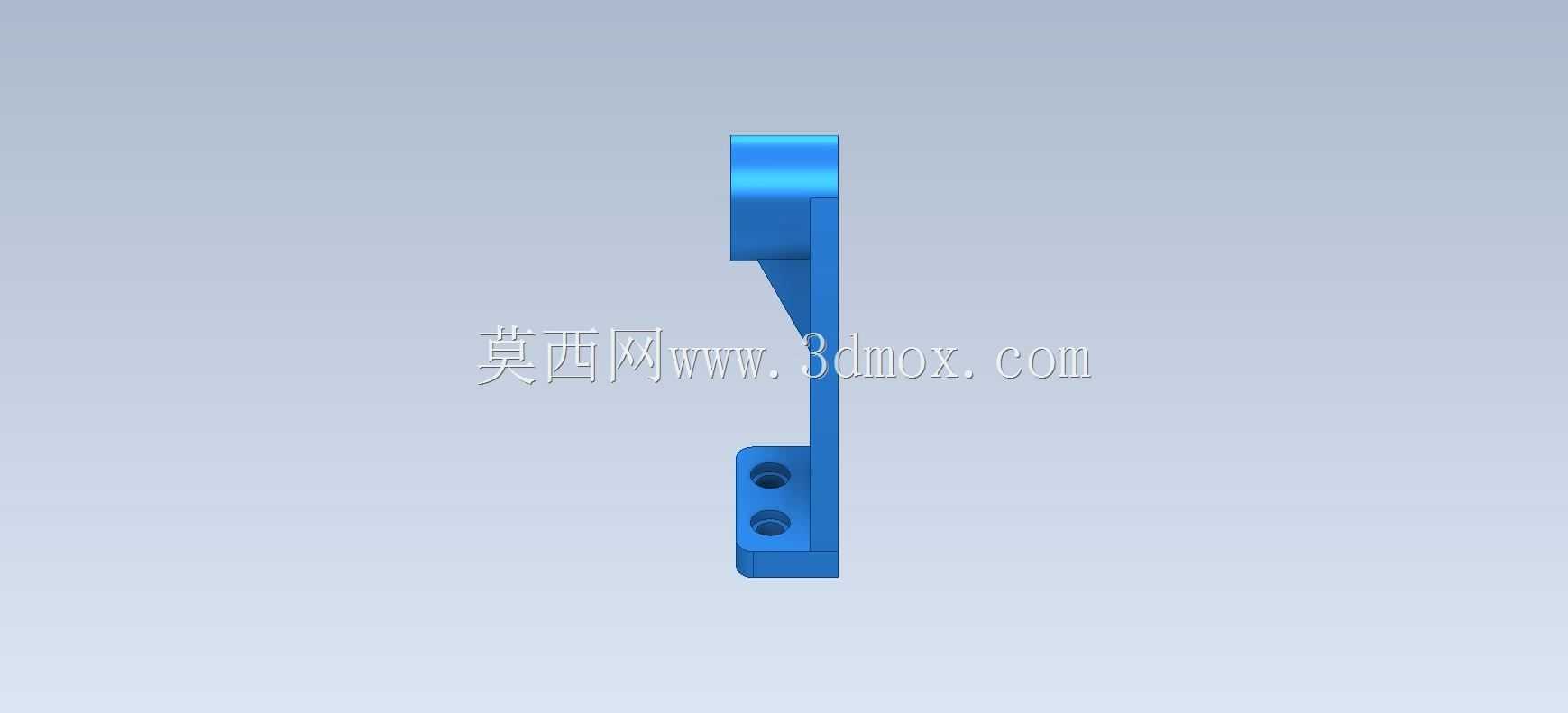

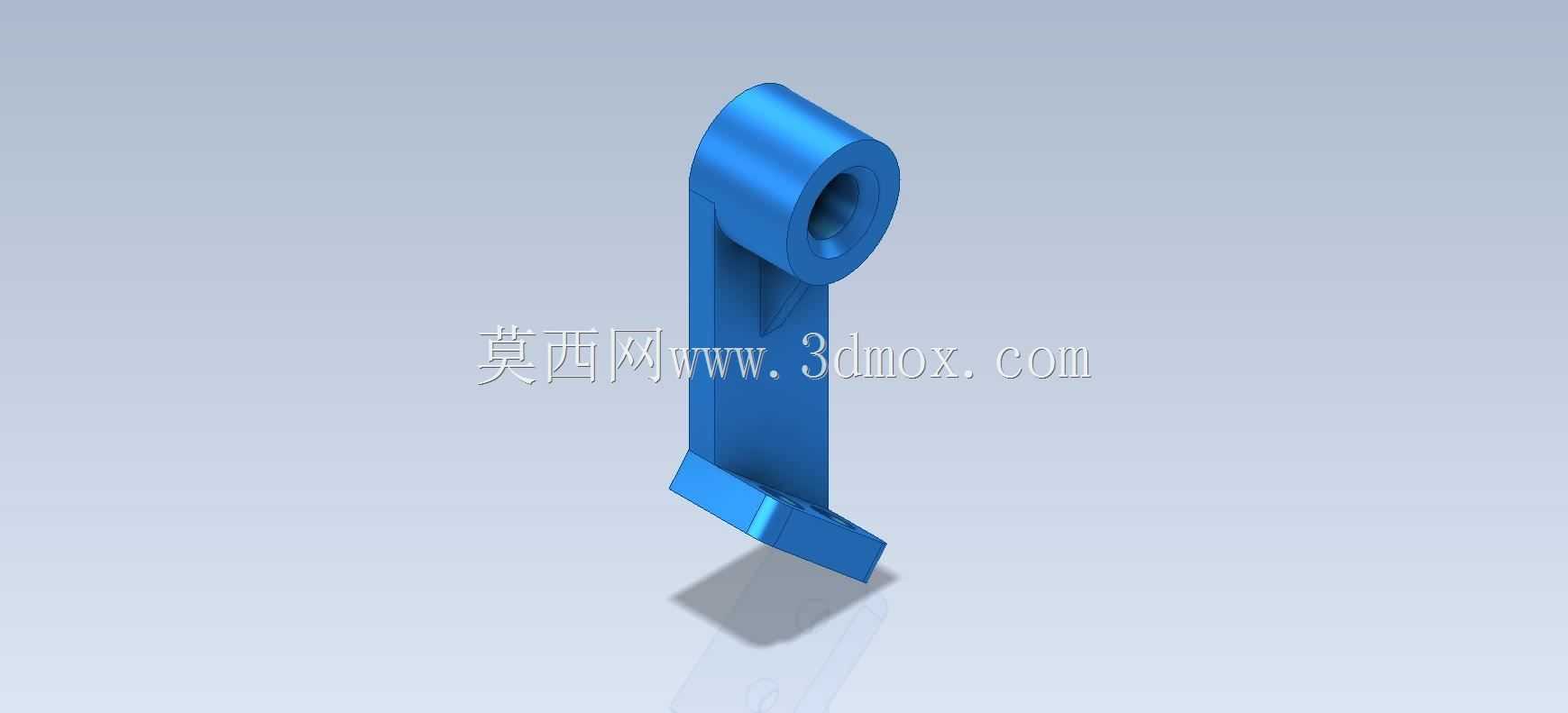

  该零件属于典型的空间弯折式铰接支撑构件,整体采用长立臂搭配两端功能座的布局,上端为带同轴通孔的圆筒铰接端,下端为倾斜布置的双孔安装板,中间通过等截面立臂平滑过渡,所有棱边均做圆角处理,既消除应力集中,也符合实际铸件或机加工件的工艺特征。

  从现场使用逻辑看,这类构件常见于轻载联动机构、夹具摆臂、检测设备支撑连杆以及工装定位单元中:上端圆筒孔用于穿入销轴,与摇臂、拉杆或转动座形成回转副,承担铰接传力;下端倾斜安装板通过两个紧固件固定在基座、滑块或设备机架上,利用板面的倾斜角度补偿装配空间,使立臂在受限布局中获得合适的受力方向。

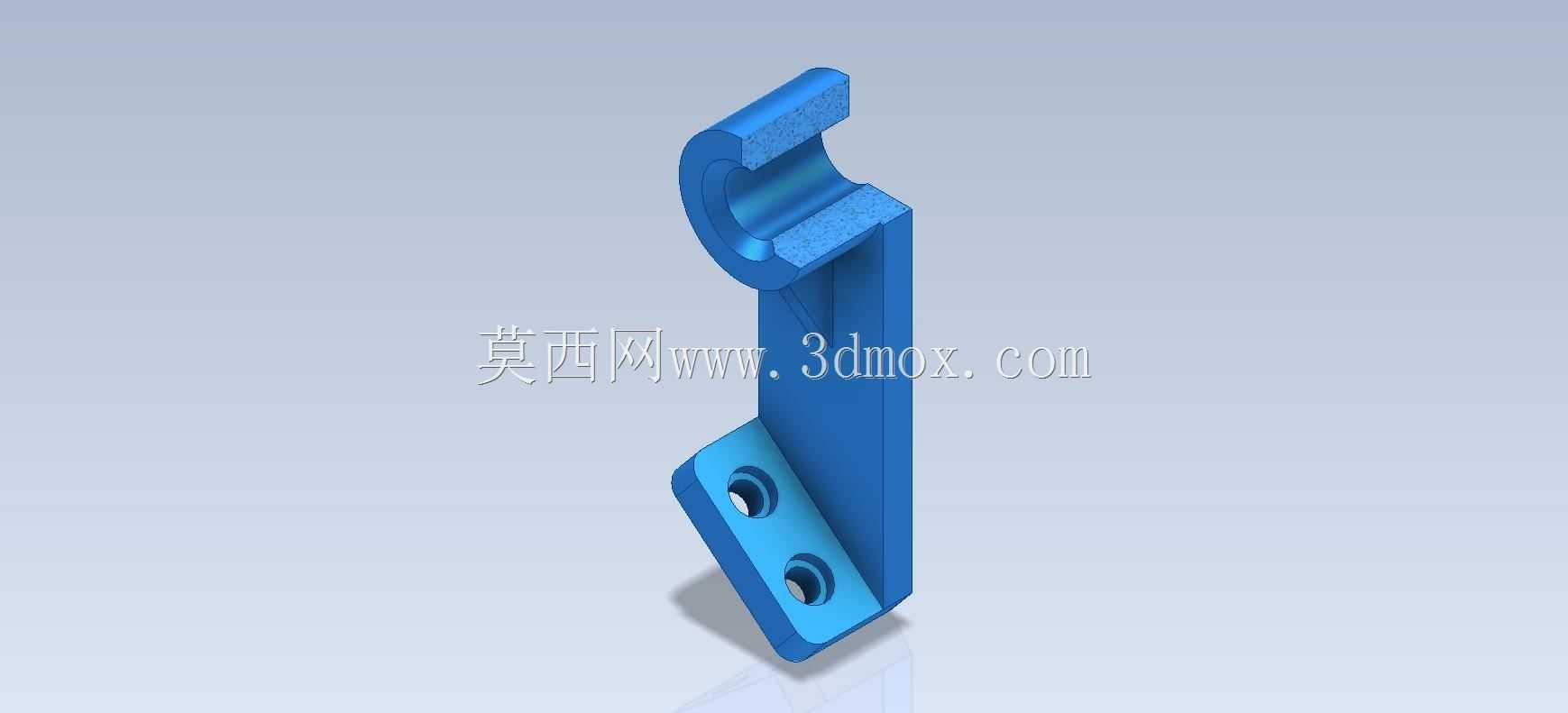

  结构设计上,上端圆筒保留足够的轴向长度,可增大销轴接触面积,降低铰接面比压,孔壁与外圆保持同轴,保证转动平稳;下端安装板的两个通孔沿板长方向排布,孔位避开立臂与板体的交接区域,防止螺栓装配时与立臂发生干涉。立臂截面在满足抗弯、抗扭刚度的前提下控制壁厚,弯折过渡区采用大圆角连续衔接,避免载荷传递路径在转角处突变。

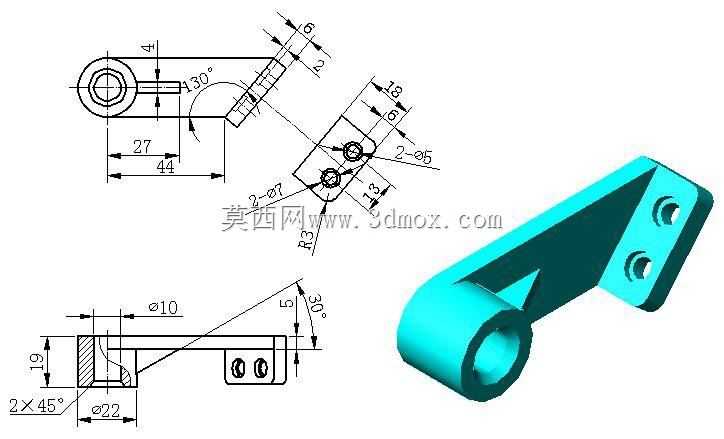

  建模时需先确定铰接孔中心与安装板基准面的空间位置,再沿受力路径搭建立臂骨架;圆筒、安装板与立臂合并为单一实体后,对交接部位进行圆角和拔模处理。安装边界方面,要校核上端销轴孔的配合直径、下端两孔的中心距以及安装板相对立臂的倾角,预留扳手空间和相邻杆件的摆动间隙,确保机构在全行程中不发生碰撞。
