三角铰接式带肋支撑轴承支座

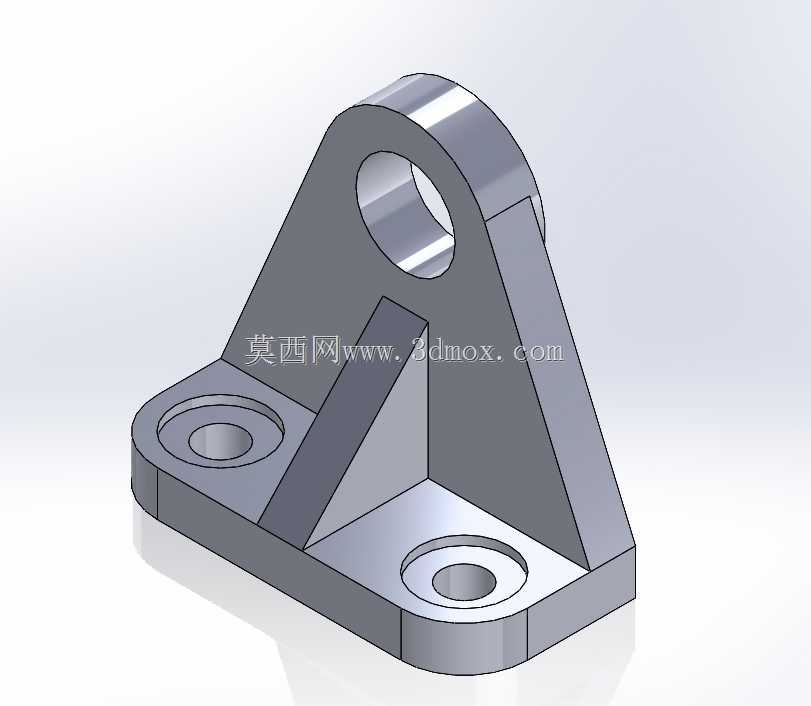

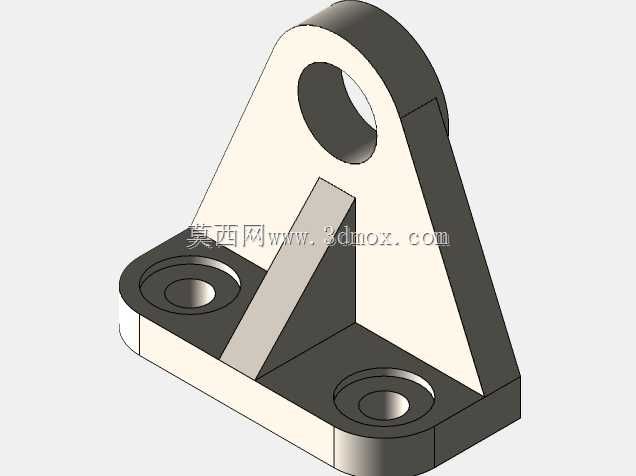

　　该支撑铰接座属于通用机械传动与支承系统中的典型连接件，整体采用底板加立式支承耳板的组合构型，底部为矩形安装法兰板，板上开设两个同轴沉头安装孔，可穿过内六角螺栓或圆柱销将整件固定在设备基座、机架台面或工装安装面上，沉孔结构能够保证螺栓头完全沉入板体，安装后表面无凸起，避免与周边运动部件发生干涉。

　　从实际装机场景来看，这类支座广泛用于轻工自动化输送线、小型专用工装夹具、机床外围辅助机构以及教学实训机构中，核心作用是为摆动杆、连杆摇臂、张紧臂或者小载荷转轴提供回转支承点位：上部圆筒段加工出贯穿水平通孔，孔内可压入自润滑衬套、滚动轴承或直接作为销轴配合孔，穿过铰接销轴后即可让外接摆臂绕孔轴线完成定轴回转，承受摆臂传递的径向载荷与少量侧向倾覆力矩。

　　结构设计上，立式支承部分没有采用整块实心料切削的方案，而是在立板与底板之间增设了三角形加强筋板，筋板同时衔接底板上表面、立板侧壁以及上部筒段的下沿，将铰接孔处受到的径向载荷直接分流传递到底板的两个安装孔区域，大幅降低立板与底板交接位置的应力集中系数，在整机减重的同时保证支承刚性，避免受载后立板出现后仰变形。整体外轮廓做了多处圆角过渡，既消除了铣削加工后的锐边毛刺，也减少了热处理或焊接工序产生的应力开裂风险。

　　建模过程中需优先锁定几个关键边界尺寸：首先是底板的总长、总宽与厚度，这决定了支座在安装面上的占地边界，布局时要预留出螺栓扳手的操作空间；其次是上部铰接孔的中心高，该尺寸直接决定外接摆臂的回转轴线高度，是连杆机构运动校核的核心参数，需要和配对摇臂、连杆的孔位尺寸链匹配；再就是铰接孔的内径与配合公差、上部筒段的外径与轴向宽度，要和所选轴承或衬套的外径、宽度适配，保证轴承压入后有足够的轴向支承长度；底板两安装孔的孔距、沉孔深度与通孔直径也需要提前定义，确保和基座上的预置螺纹孔位完全对齐。

　　装配校核时要重点检查摆臂最大摆动角度范围内，臂体边缘和加强筋、底板之间的安全间隙，避免全行程中出现磕碰；销轴穿入后可在孔两端加装轴用挡圈或润滑注油结构，长期运行时定期补充润滑脂，降低铰接面的磨损速率，这类支承件结构紧凑、载荷适配范围广，是小型连杆摆动机构里非常实用的基础支承部件。
