3比2比例气动换向空气阀结构

　　这款3:2空气阀面向小型气动回路中的气路切换与执行元件控制场景，常见于半自动工装夹具、机床辅助动作、轻工包装设备以及教学实训台架。它的核心作用是在压缩空气输入后，通过内部阀芯位置变化改变通路关系，使两路输出按照设定逻辑接通或断开，从而驱动气缸伸缩、真空吸盘取放或气动夹紧机构动作。阀体外形采用近似矩形的紧凑壳体，一侧布置驱动轴，另一侧集中设置两个平行管接口，整体占用空间较小，适合在设备侧板、阀岛附近或夹具基座旁安装。建模时先以壳体包容尺寸确定安装边界，再围绕内部圆柱形阀芯布置流道，外部接管轴线与阀芯轴线保持明确空间关系，便于管路弯折和接头装配。

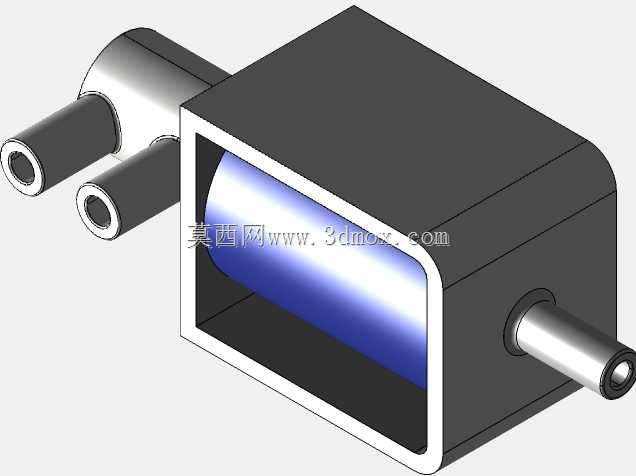

　　从结构思路看，外部黑色壳体承担防护和定位功能，剖开区域可以看到内部蓝色圆柱形阀芯，阀芯与壳体内孔之间形成滑动配合。两端伸出的金属管接头用于接入气源和执行端，管径与接口长度按照常见快插或螺纹接头的装配余量处理；侧方伸出轴则用于连接手动拨杆、凸轮压块或小型驱动件，使阀芯能够沿轴向移动。设计这类阀时，不能只关注外形，还要保证接口中心距、壳体壁厚、阀芯行程和端部密封位置相互协调。若接口过于靠近壳体边缘，接头拧紧后容易与安装板干涉；若阀芯行程不足，则通路切换不干净，可能出现串气或执行机构动作迟缓。

　　实际选型中，该结构更适合低频次、短行程、控制逻辑简单的气动点位。安装面可依托阀体背部或侧部平面固定，周围需要预留手指、拨杆或管路扳手的操作空间。两个外接管端朝向同一侧，有利于缩短软管长度，但在密集阀组中应核对相邻阀件的管接头外径，避免软管弯曲半径过小。驱动轴伸出端需与外部触发机构保持同轴或通过拨叉补偿微小偏差，轴端不宜承受过大径向载荷。壳体边角做了规整过渡，既减少三维建模中的碎面，也便于加工和装配时避让。

　　模型表达重点集中在阀体外形、内部阀芯、接管位置和驱动轴关系上，能够帮助结构设计人员核对气路布置、安装间距和动作方式。对于设备布局而言，可直接把该阀作为气动控制节点放入总成，检查其与气缸、气管、支架和防护罩之间的空间关系；对于教学或方案演示而言，剖开形式能直观展示空气阀由外部壳体、内部阀芯和多个通路接口组成的工作逻辑。后续细化时，还可在阀芯端部补充密封圈、弹簧复位结构或电磁驱动连接位，使模型进一步接近可加工、可装配的工程图样状态。
