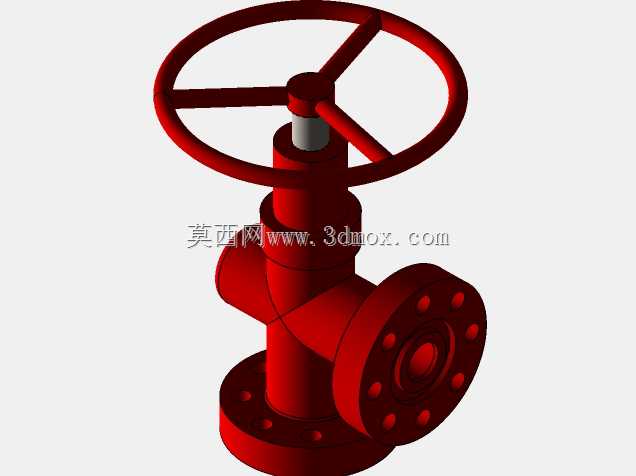

角式法兰连接节流截止阀结构

　　该角式节流阀采用90度转角流道布局，区别于直通式截止阀的轴向流道设计，介质从底部法兰垂直进入阀腔，经阀瓣与阀座形成的环形节流间隙后，从侧方法兰水平流出，这种流道走向天然适配井口装置、采油树管汇、高压注水系统等需要垂直转水平走向的管路布局，可省去管路中额外配置的90度弯头，减少两个高压连接泄漏点，同时降低流道局部阻力损失。阀体两端均采用API 6A标准的法兰连接结构，法兰端面上沿圆周均匀布置多组螺栓孔，配套金属缠绕垫片实现高压工况下的静密封，法兰背面加工有定位凸台，安装时可与配对法兰的止口快速对中，避免螺栓紧固过程中出现阀体偏移。顶部操作机构采用轮辐式手轮设计，四组辐条均匀连接轮缘与中心轮毂，操作人员可通过管钳加长力臂，

　　在高压差工况下获得足够的操作扭矩，手轮下方的阀杆采用梯形传动螺纹，具备自锁特性，停机状态下不会因介质压力波动导致阀位自行变动。阀瓣与阀座的密封面堆焊硬质合金，节流区域做流线型圆弧过渡，既可以通过调节阀瓣升程精确控制管路介质的流量与压力，也可在全关位置实现可靠截断，兼顾节流调节与截止密封双重功能。建模过程中完整还原了阀体的铸造圆角、阀盖连接螺栓、填料压盖等细节结构，所有配合面的装配间隙均按照实际工业阀的装配公差设置，可直接用于井口管汇的布局干涉校验、操作空间校核，也可作为阀门设计人员开展同类型高压角式阀结构优化的参考参照，安装时需预留手轮旋转的操作空间，侧方与下方法兰需留出足够的螺栓穿装与紧固作业距离。
