防水型7070外转子无刷动力电机

　　这款大尺寸外转子无刷动力电机，主要面向高负载户外动力场景做结构适配，常见搭载在电动冲浪板、水下推进器、大功率越野滑板、重载无人船以及涉水作业的小型移动装备上，整机做了全密封防水结构处理，可在溅水、短时浸水、高湿度扬尘的恶劣工况下持续输出扭矩，避免普通敞开式电机进水烧蚀绕组、轴承锈蚀卡滞的问题。

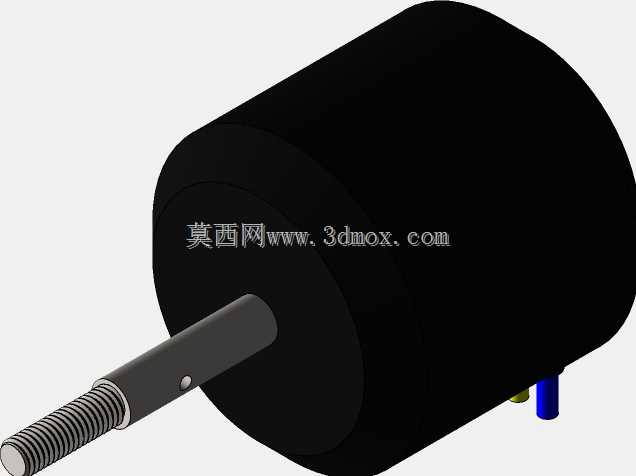

　　从建模结构来看，电机主体采用圆柱封闭式壳体设计，外壳为全包覆黑色防护层，既承担定子绕组的密封防护作用，也兼顾运转时的散热导热需求，壳体尾部预留三相动力线出线位，接线部位做了加高密封柱结构，图中可见蓝、黄绿三色出线端，出线柱高出壳体端面，可避免积水沿线缆缝隙渗入内腔。输出轴从壳体前端同轴伸出，轴端加工有长段外螺纹，配套锁紧定位平面与径向定位销孔，该结构适配桨叶、同步轮、传动法兰等不同负载连接件，螺纹段可配合锁紧螺母实现轴向防松，轴肩平面与销孔可传递大扭矩，避免高负载启动时连接件打滑空转。

　　选型布局时需要优先确认安装边界：电机主体外径对应70mm级规格，轴向总长度包含出线端、壳体、输出轴三部分，安装时壳体圆柱面可通过抱紧座、径向锁紧卡箍实现周向固定，也可在壳体端面预留螺孔做法兰式对接；输出轴的悬伸长度需要和负载件的安装厚度匹配，螺纹段长度要保证螺母锁紧后仍有2-3牙余量，轴端和负载传动件的同轴度需要控制在0.1mm以内，避免高速运转时出现偏心振动。

　　设计建模过程中，内腔需要预留定子绕组、转子磁钢、前后防水轴承的装配间隙，壳体接缝处全部采用止口配合加密封胶槽的结构，前后端盖和主壳体的对接面不能出现连通内外的直通缝隙，出线位置需要内置防水格兰头或者灌封密封胶，杜绝水汽沿线缆芯线间隙渗入。轴伸端的动密封是防水设计的核心，需要在端盖轴孔位置布置双唇型油封或者机械密封结构，密封件的摩擦扭矩要和电机的输出特性匹配，既不能因为密封过紧增加无谓功耗，也不能密封压力不足导致进水失效。

　　这类大功率高KV无刷电机在整机装配时，还要配套匹配的电调安装位，动力线的走线要避开电机壳体的高温区域，外壳的散热筋或者导热接触面需要和装备的安装支架贴合，借助支架金属件辅助散出持续大负载运转产生的热量，避免密封壳体内热量堆积导致绕组退磁、密封件加速老化。三维建模时所有外部特征都按实际装配尺寸还原，轴端螺纹、销孔、出线柱的位置都可直接用于后续装备的总装干涉检查，提前验证电机和机架、桨叶、护罩等周边部件的空间匹配关系，减少样机试制时的装配返工。
