CA6140车床配套驱动电动机结构

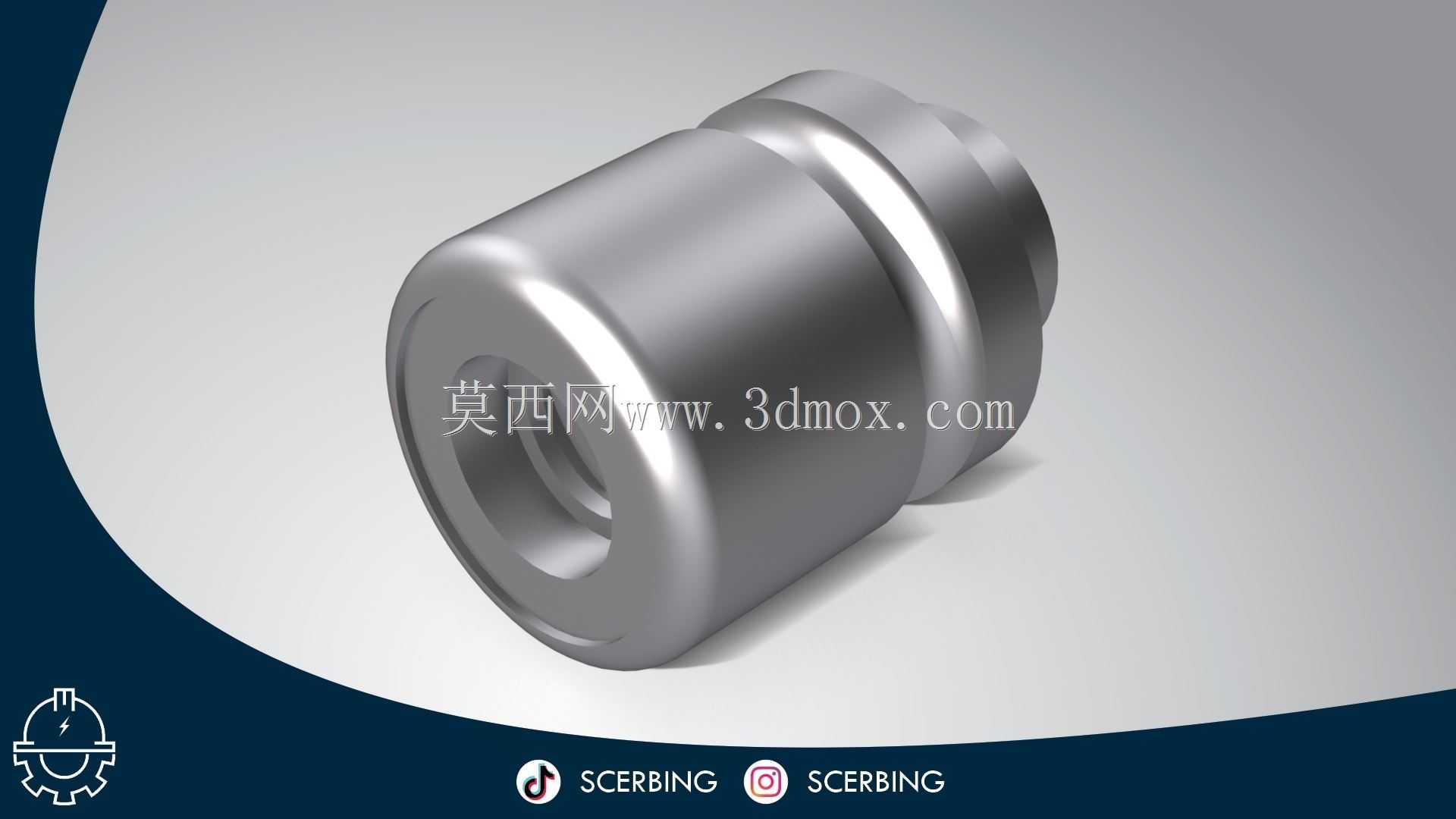

　　该结构对应普通卧式车床进给与主传动配套场景中的小型动力部件，外观呈现为带阶梯轴肩的圆柱回转体，主体采用金属壳体包覆内部定子、转子及支承结构，端部预留同轴安装孔位，可直接嵌入车床CA6140对应安装工位，与传动齿轮、皮带轮等部件完成动力对接。从设备实际用途来看，这类电动机承担车床辅助机构或专用改装工位的动力输出任务，将电能转化为稳定回转扭矩，为刀架进给、冷却系统驱动或局部辅助动作提供动力源，在机床加工场景中需持续承受车间油污、切削液飞溅及低频振动，因此外壳采用一体化铸造成型后精加工的工艺路线，外圆表面做光滑过渡处理，既减少应力集中，也便于日常擦拭维护。设计思路上优先保证同轴度精度，整体以回转轴线为基准布置所有结构特征：

　　前端较粗的轴肩用于轴向定位，靠端面贴合安装基准面限制窜动；中段圆柱面为壳体主体，内部预留定子安装腔、转子回转间隙及轴承位；后端缩径结构用于布置端盖连接或接线防护结构，各段直径差形成的台阶既承担装配定位功能，也可增强壳体径向刚度，避免运转时产生共振。外形尺寸方面，整体轴向长度与最大外圆直径适配CA6140车床的预留安装空间，安装边界需保证外圆与周边机床护罩、管线保留不小于10mm的安全间隙，端部孔位的内径、深度与配合轴颈匹配，装配时以止口端面为定位基准，采用螺栓沿圆周均布压紧，确保电动机轴线与被驱动部件轴线平行度误差控制在0.05mm以内。结构细节上，壳体表面无多余突出特征，所有棱边做圆角过渡，避免装配过程中划伤操作人员，

　　内部腔室的壁厚均匀分布，既控制整体重量，也保证散热面积充足，运转时热量可通过圆柱外圆快速散发到车间环境中。针对机床加工的复杂工况，该电动机结构在建模时完整还原了各段回转面、端部孔系及轴肩特征，可直接用于机床装配干涉检查、安装工位布局校核，也能作为传动系统动力匹配的参考载体，帮助结构工程师验证动力单元与床身、溜板箱等周边部件的空间兼容性，在设备改造、备件测绘场景中，可依据该三维结构快速生成工程图纸，指导壳体加工、配件替换及装配工装设计。
