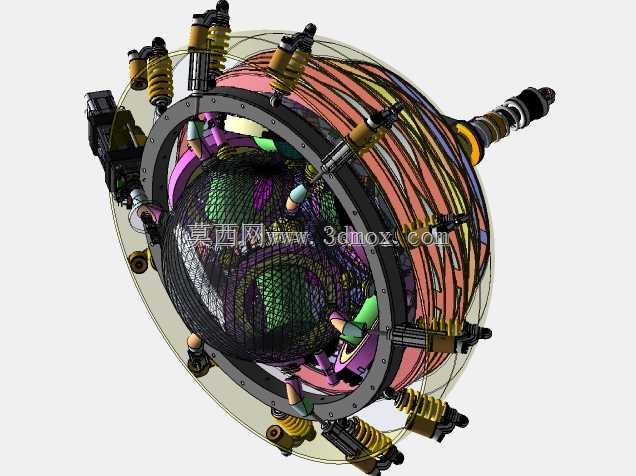

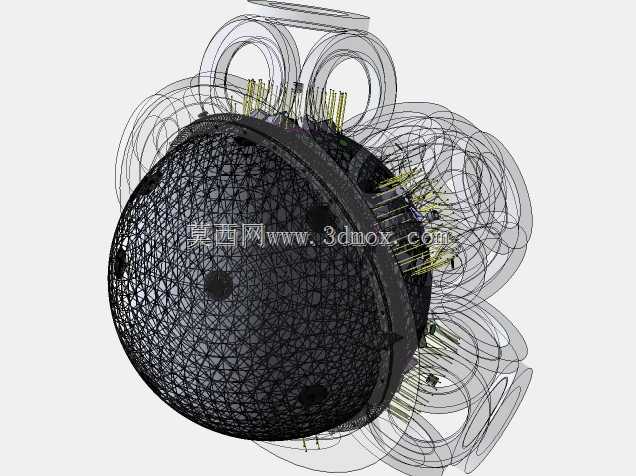

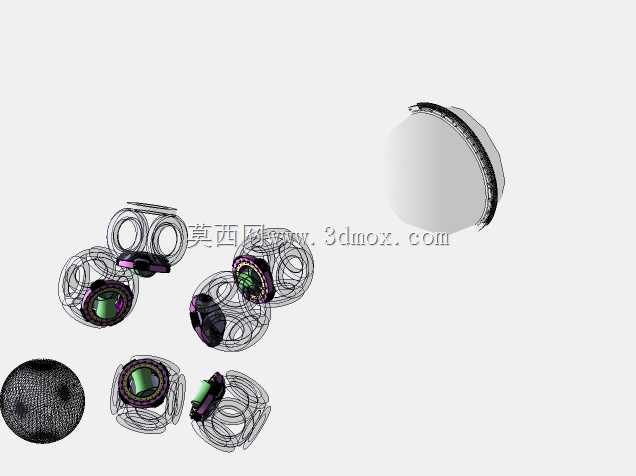

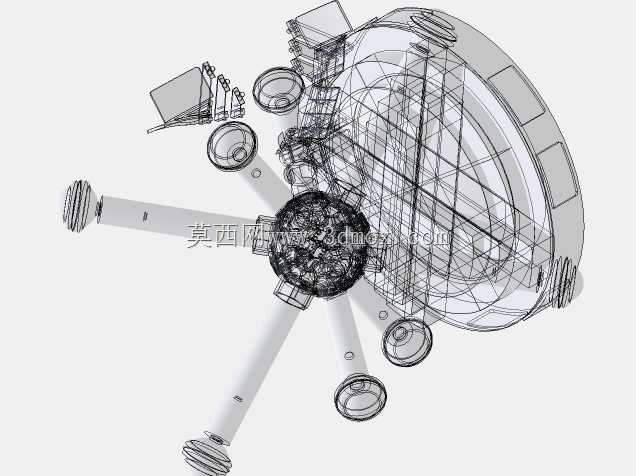

  这套球形电动驱动单元面向需要连续转向、姿态调整和狭小空间内运动输出的设备场景,常见于全向移动平台、球形巡检装置、教学演示机构以及特殊运载底盘的动力端方案验证。整体外形采用近椭球包络,外部透明壳体用于呈现内部动力传递路径,实际工程化时可替换为承压耐磨外壳,并在赤道环带位置预留安装止口,使驱动单元能够通过卡环或法兰嵌入底盘支座。安装边界需要重点控制球体最大外径、支座开口直径以及底部支撑滚轮的接触位置,避免外壳在多向滚动时与车架、线束或防护结构发生干涉。

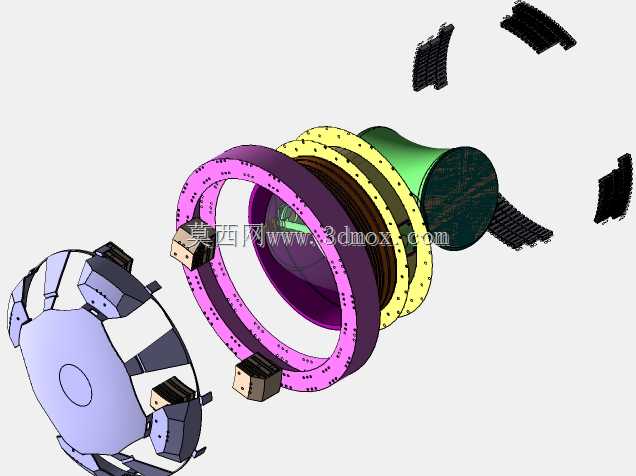

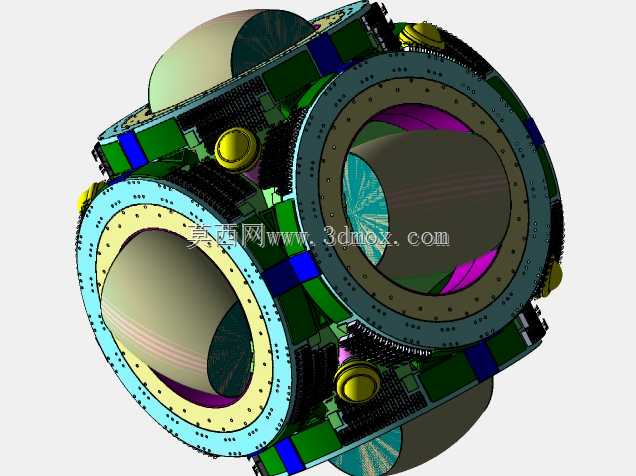

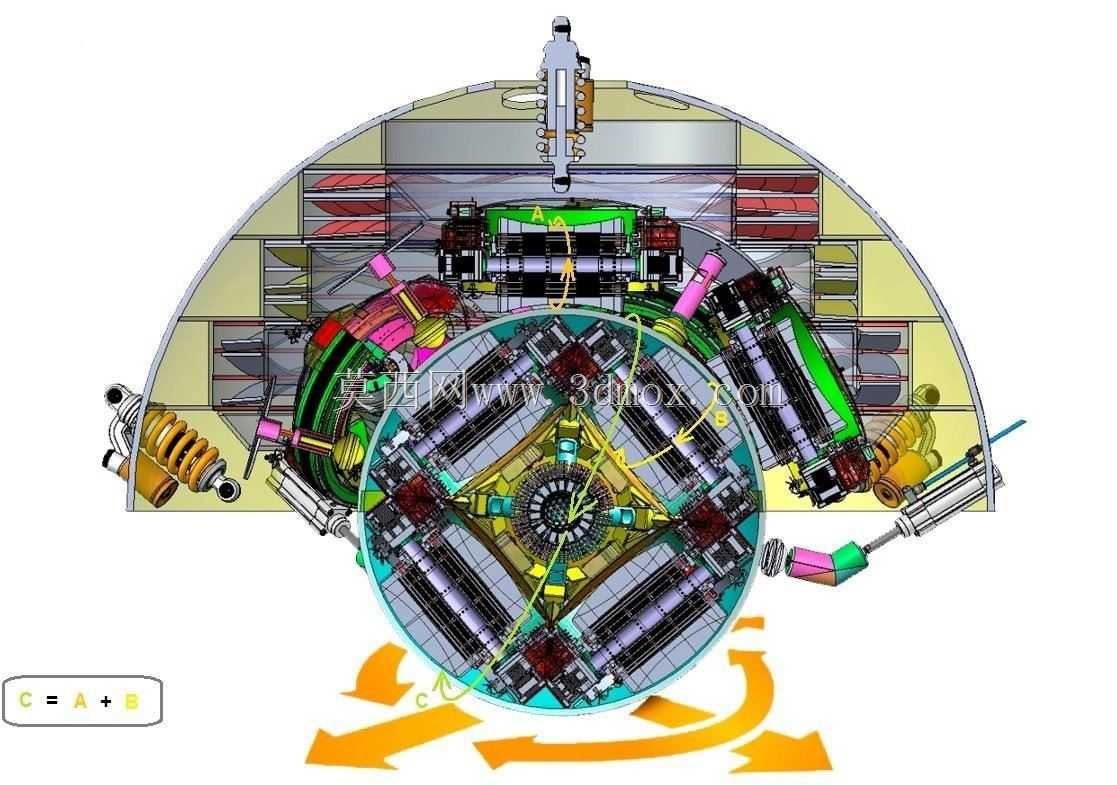

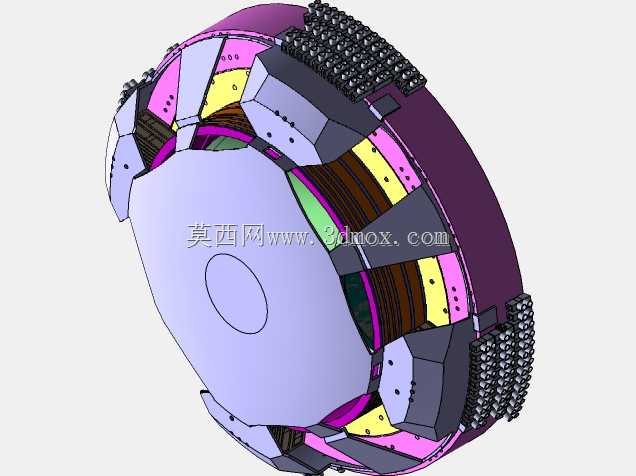

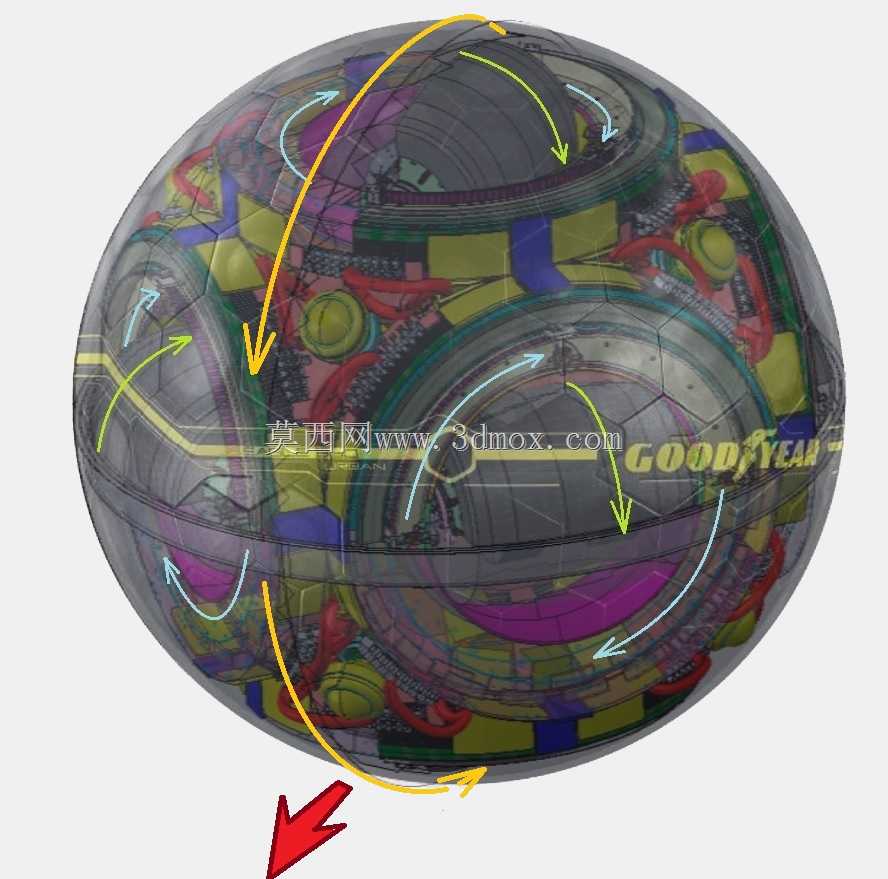

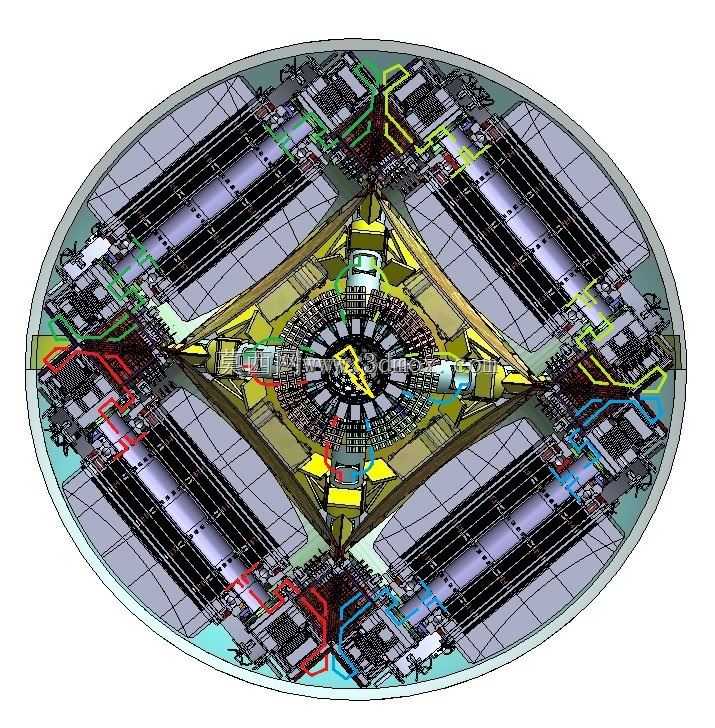

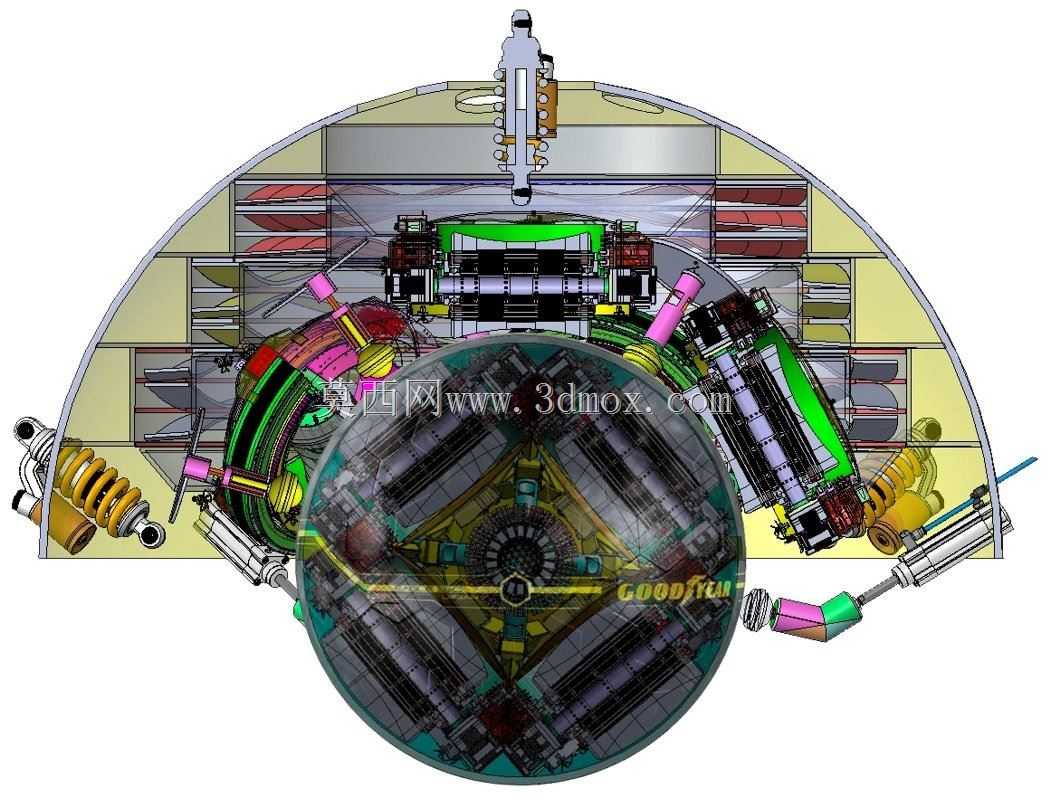

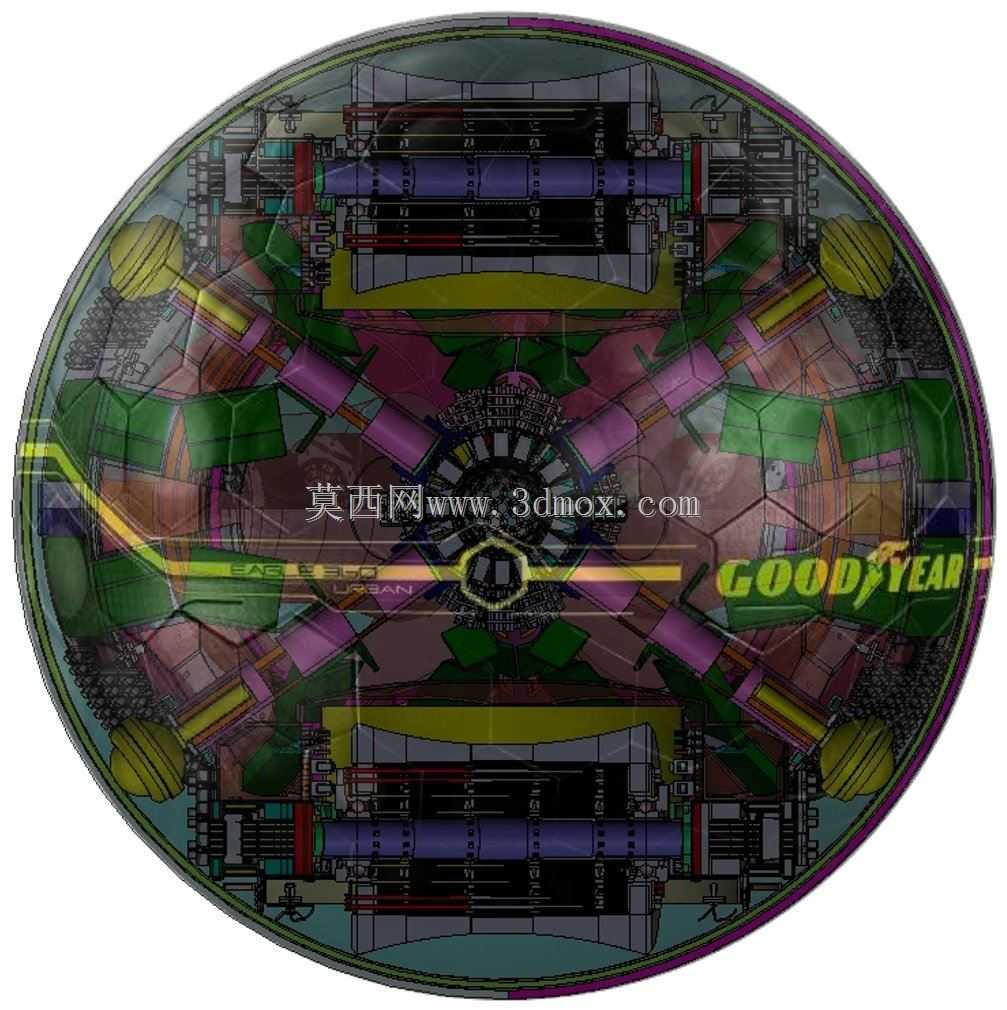

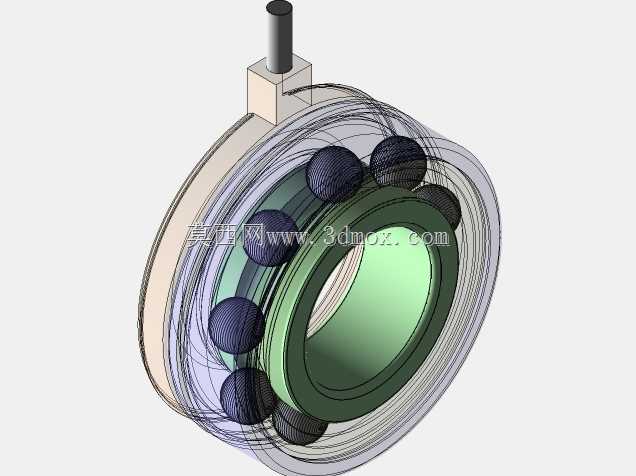

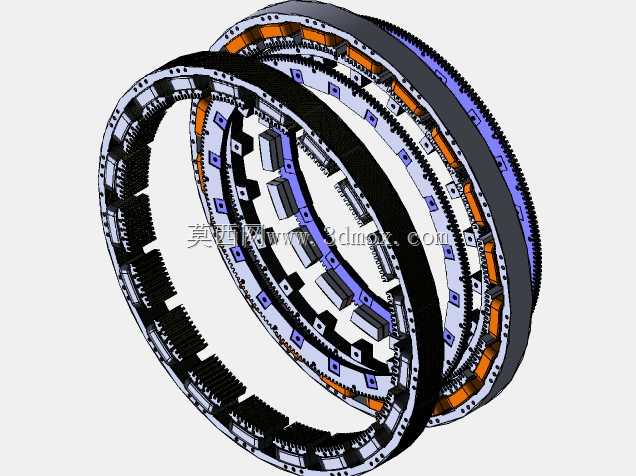

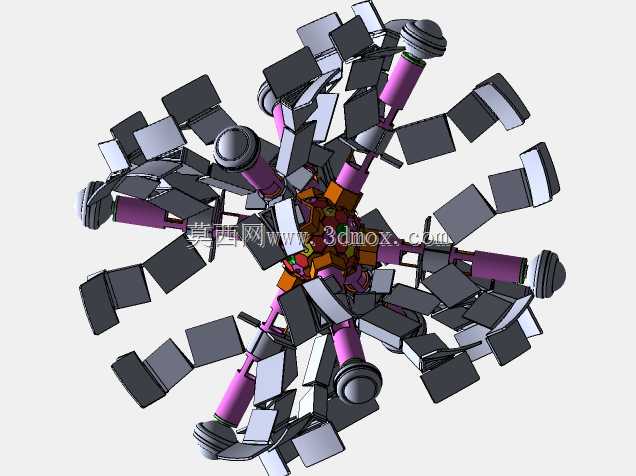

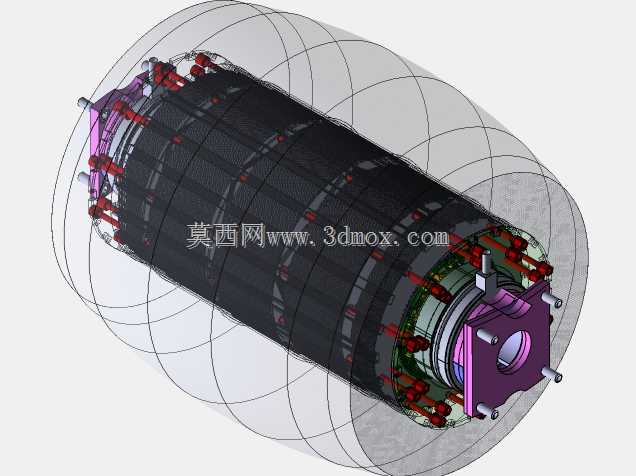

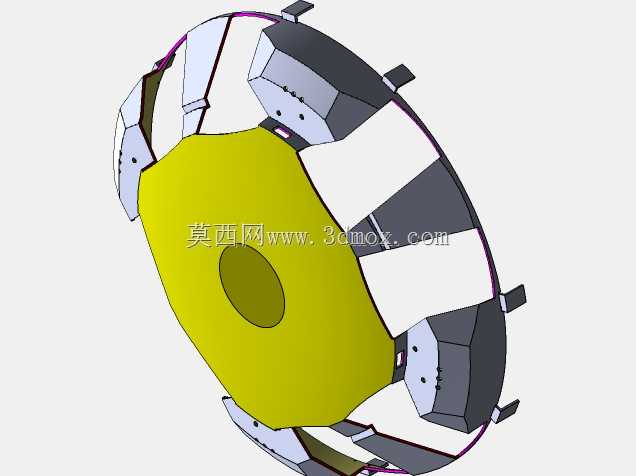

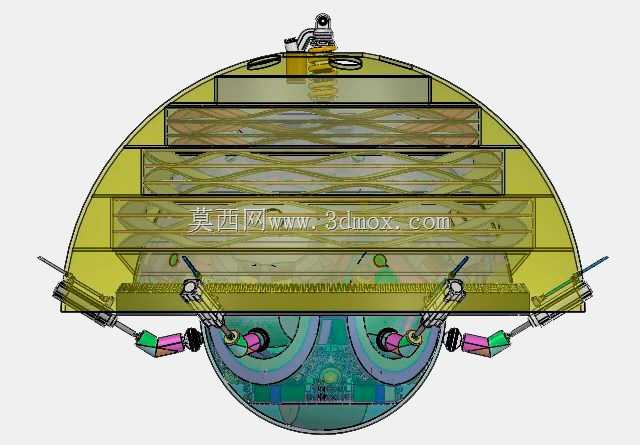

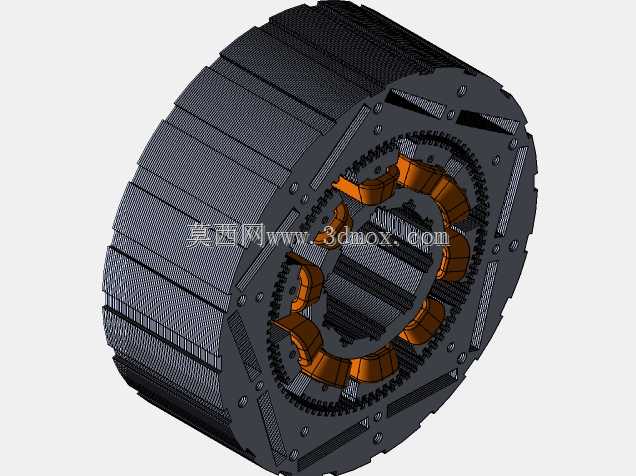

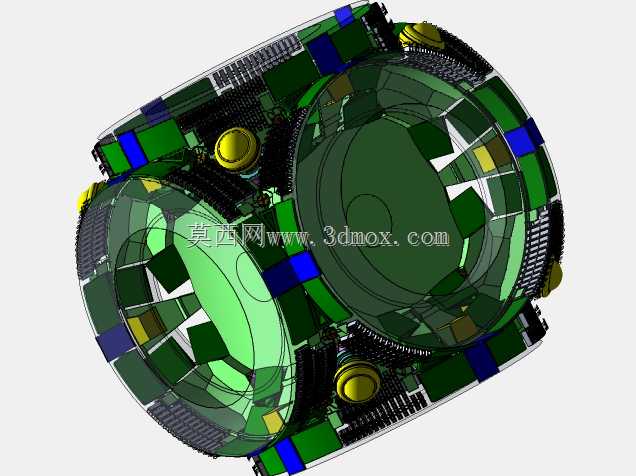

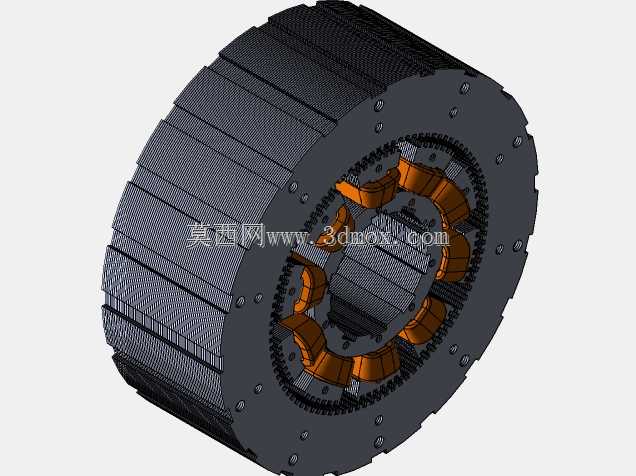

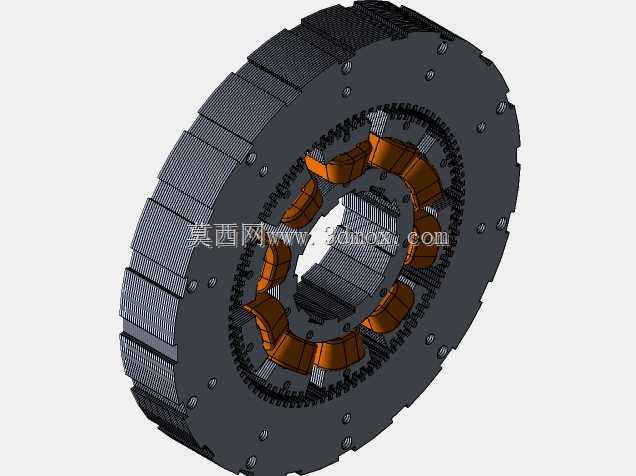

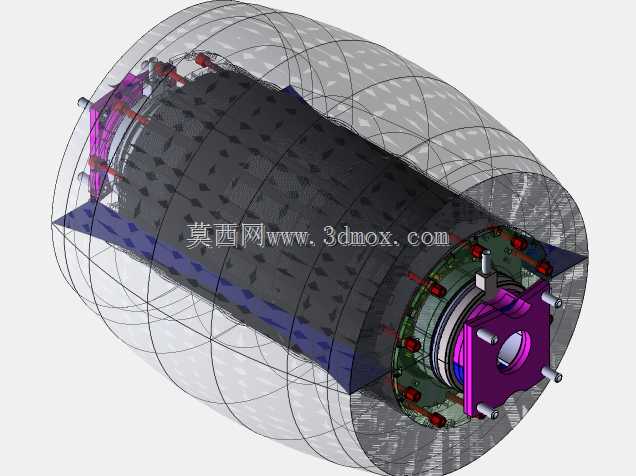

  从结构思路上看,该方案没有采用传统单轴电机固定输出的形式,而是把动力传递、导向支撑和运动约束集中在球形腔体内部。图中彩色箭头标示了多条运动传递路线,内部包含环形轨道、齿轮传动件、支撑轮组和导向构件,动力经多级传递后作用于球壳或内部配重框架,使单元能够在不同方向上产生驱动力。设计时需要同时考虑三条核心关系:一是传动件与球壳内壁的贴合间隙,间隙过大会造成换向冲击,过小则会增加滚动阻力;二是内部构件的质量分布,偏心布置会直接影响启动转矩和姿态稳定性;三是支撑点的几何位置,赤道附近与下部支撑轮共同承担径向载荷,选型时应校核接触应力和长期磨损量。

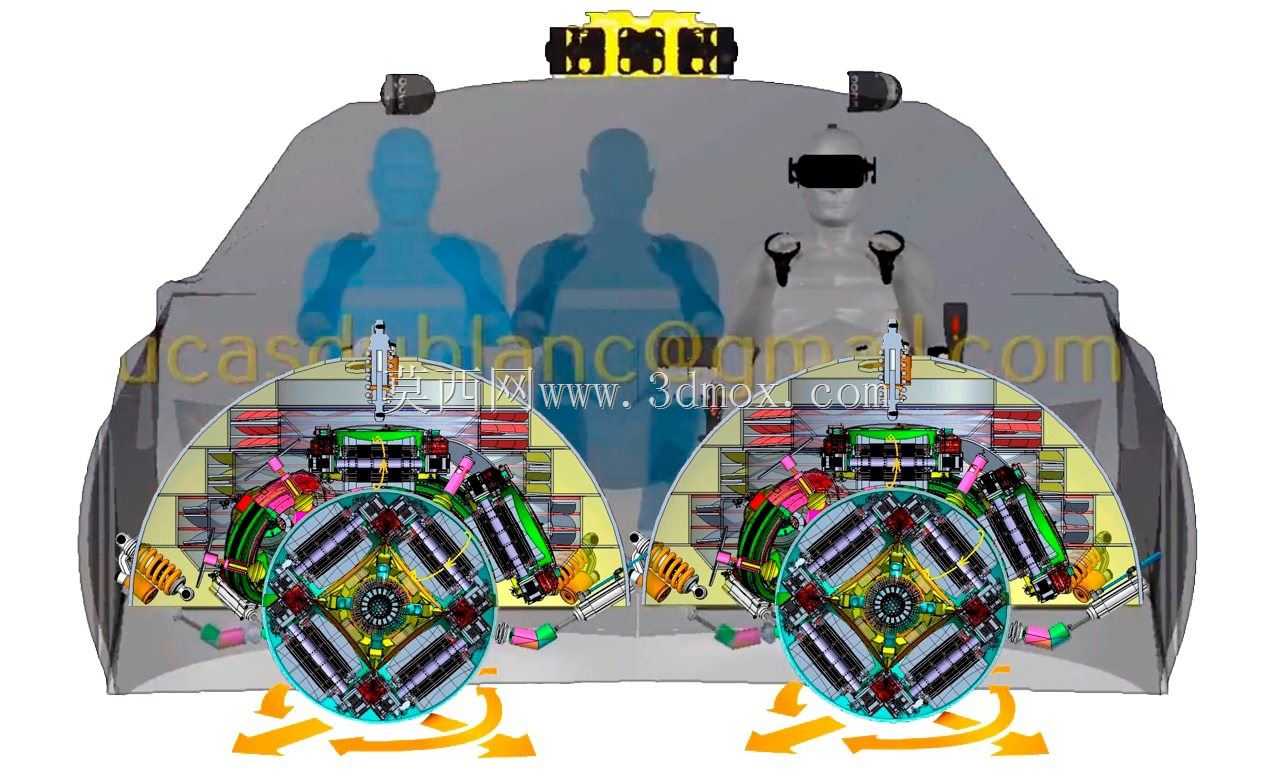

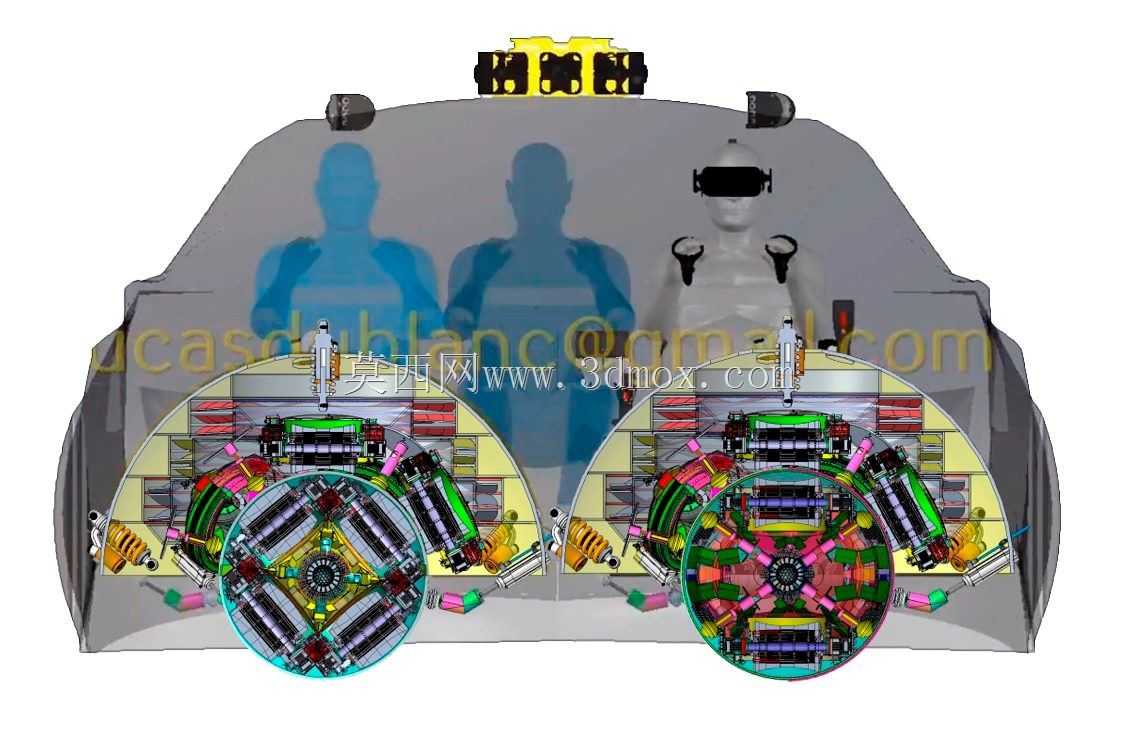

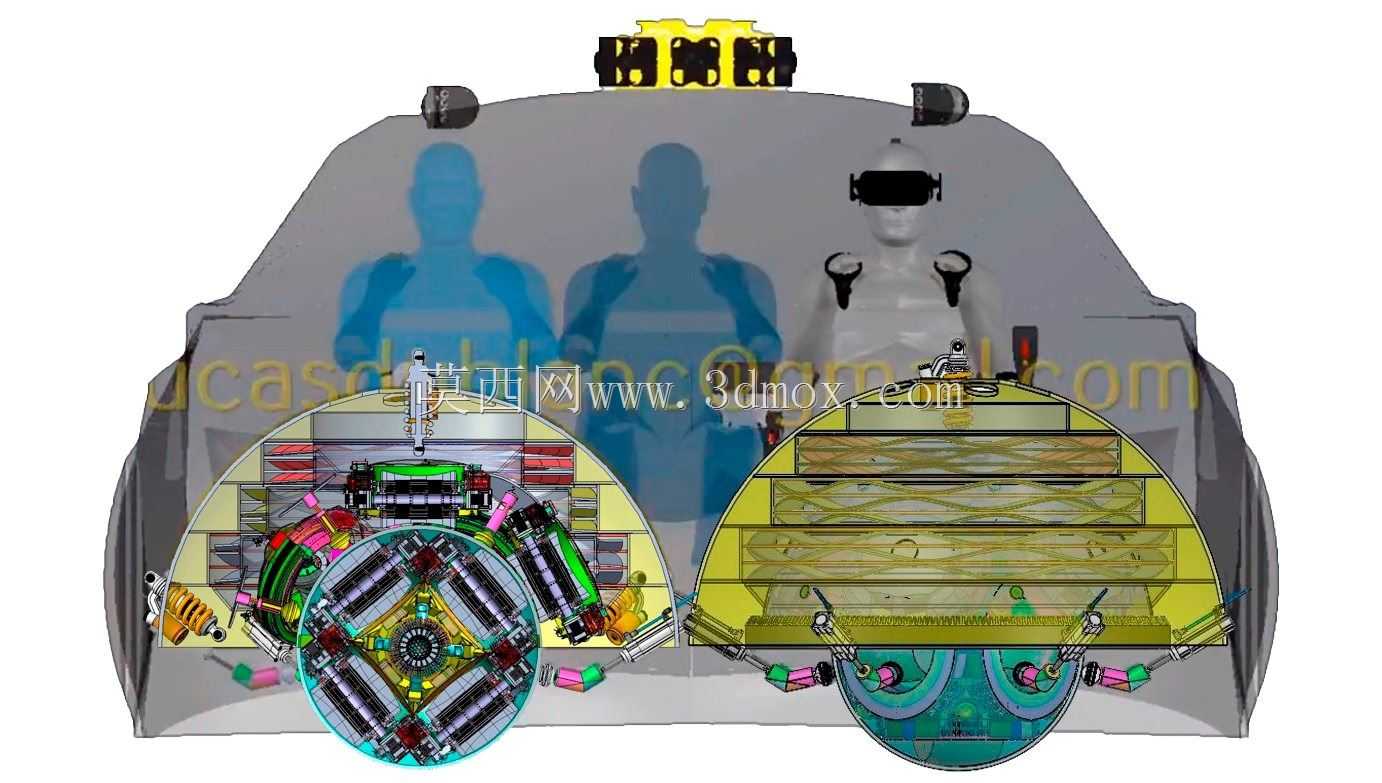

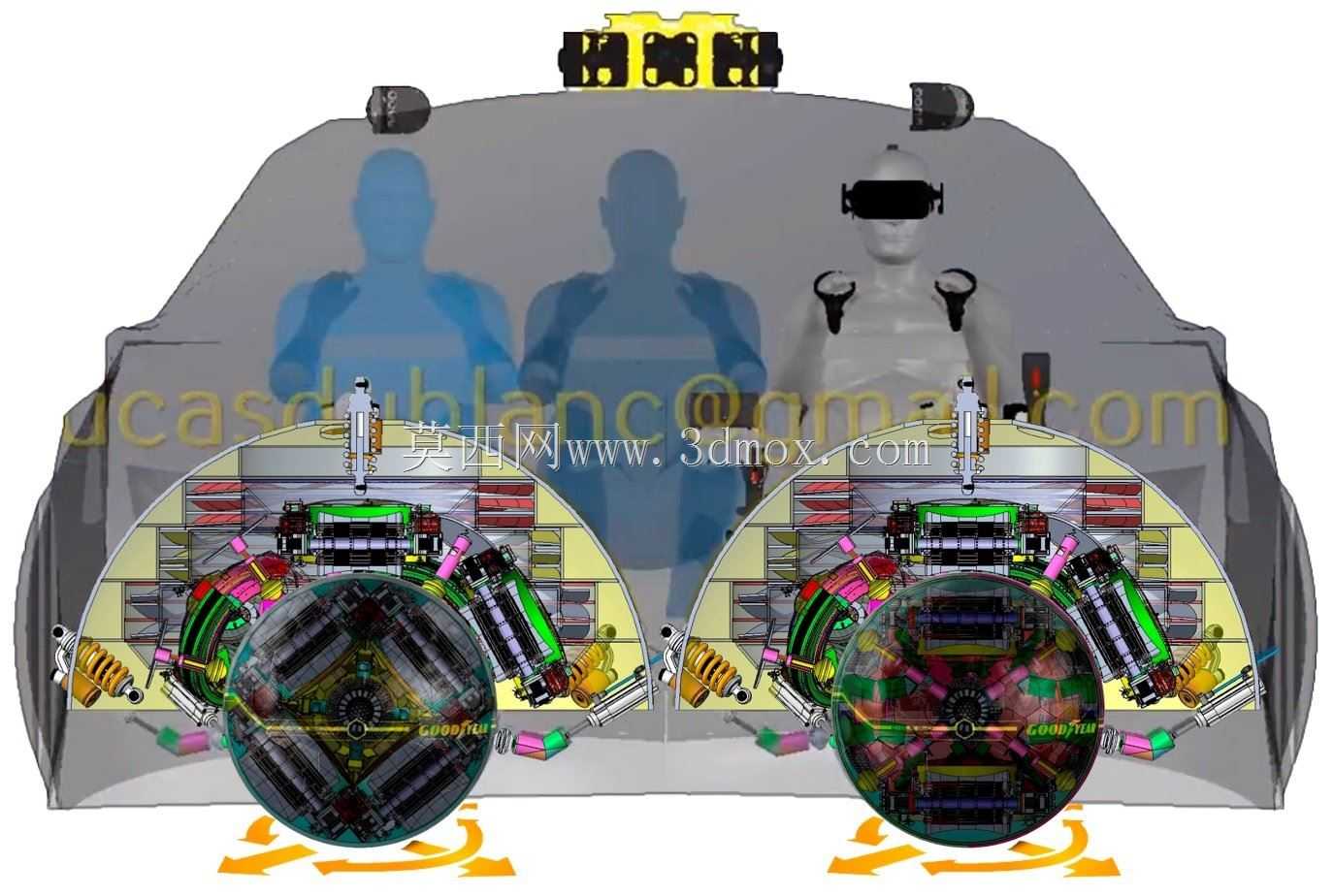

  在实际用途上,这类驱动结构适合替代传统轮组加转向机构的复杂布置。普通移动底盘要实现原地转向或任意方向移动,往往需要多轮协调、转向轴和独立悬架配合;球形驱动单元则把转向与驱动融合在一个连续球面上,底盘下方只需设置保持架和承托轮,即可获得更灵活的运动矢量。用于巡检机器人时,可降低底盘对地面小障碍的敏感度;用于演示平台时,能够直观展示多自由度动力传递;用于特殊运载设备时,则可缩短转向链路,减少外露传动件。

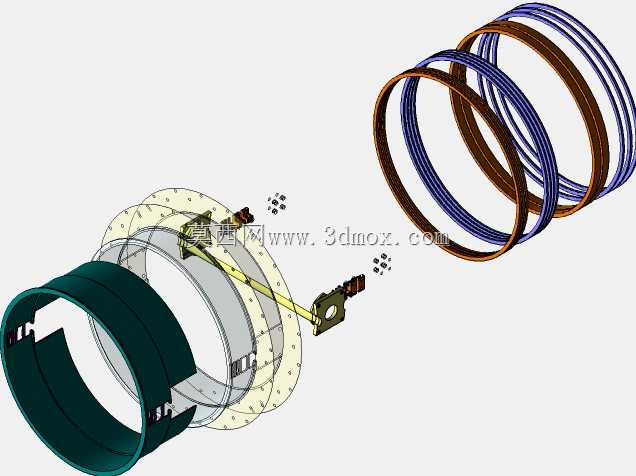

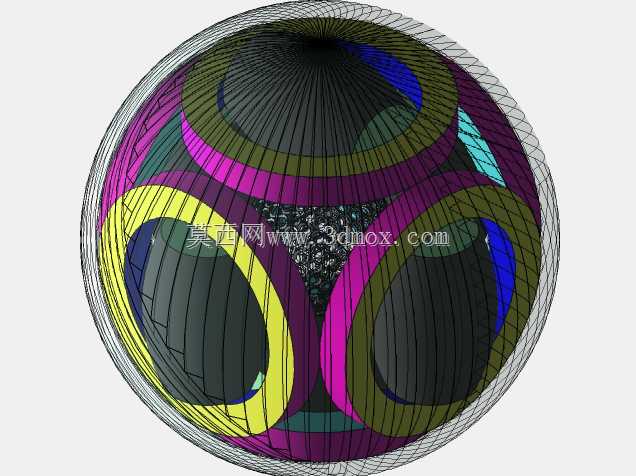

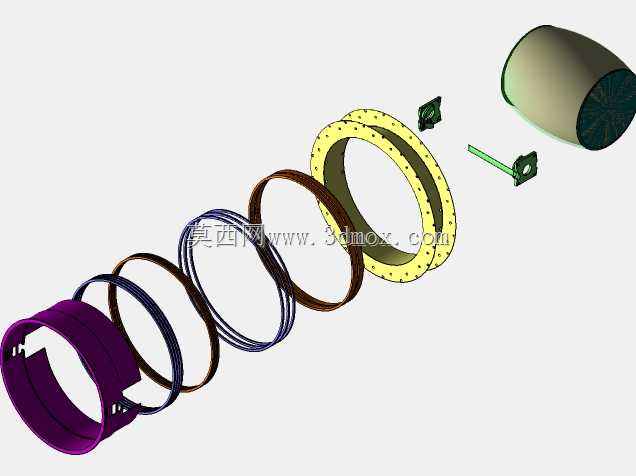

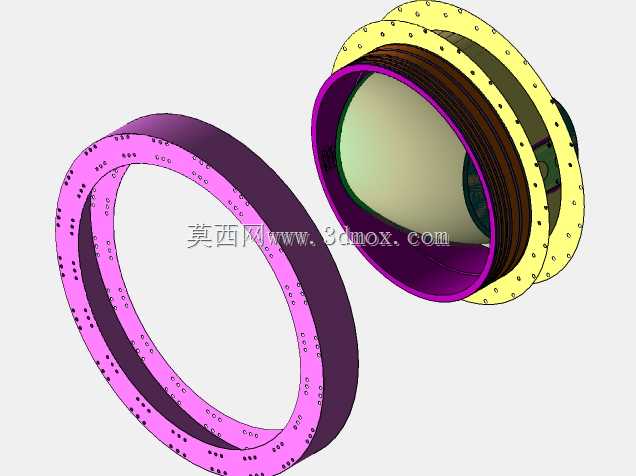

  建模过程中应先建立球壳基准曲面,再按赤道环、下部承托区和内部传动舱划分装配层级。环形导轨与齿轮组需要保持同轴关系,支撑轮轴线应相对球心形成稳定包络角,防止球体在受侧向力时脱出。线束通道建议沿固定支架侧引入,若内部设置驱动元件,还要在旋转件与固定件之间预留滑环或柔性线缆弯曲半径。外壳拆分面不宜穿过主要承载轨道,优先选择在维护开口处设置密封台阶。润滑与散热方面,封闭球腔内不宜堆积大量油脂,齿轮啮合区可采用局部润滑脂,支撑轮选用低摩擦耐磨材料;若持续功率较高,应在球壳非接触区增加散热筋或利用外部气流冷却。工程落地时还需复核球壳材料的冲击韧性、内部件拆装顺序以及总装后球体的静平衡,确保驱动单元在多方向滚动、启停和换向过程中保持平顺。
