3mm直插绿色发光二极管结构建模

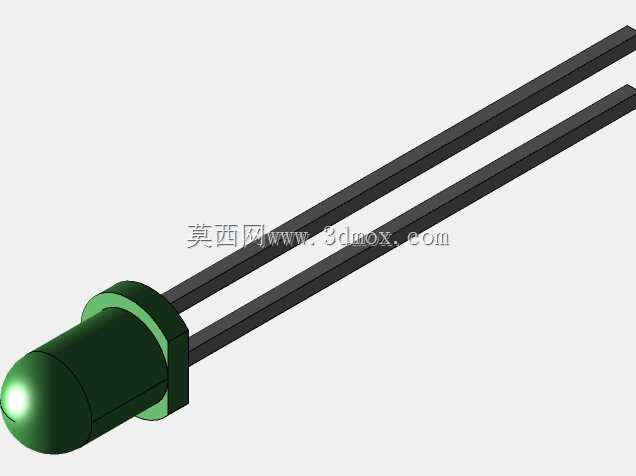

　　该三维模型围绕常见的3mm直插绿色发光二极管进行结构还原，主体由半球形透光封装、圆柱灯体、根部法兰凸台以及两根平行金属引脚构成。模型在外形上保留了插件LED最典型的几何特征：前端为圆滑球头，中段为等径圆柱，靠近引脚处设置环形台阶，引脚沿灯体轴线方向延伸，便于在PCB布局、面板开孔和装配干涉检查中直接调用。

　　从实际使用场景看，这类小尺寸灯珠广泛出现在控制柜面板、电源模块、仪器仪表、家电控制板、实验装置和自动化设备状态指示区域。绿色通常用于电源正常、运行就绪、通路确认等信号提示，也可作为低亮度照明或光电实验中的光源。建模时将灯珠头部、封装肩部和引脚分开表达，能够帮助结构工程师在面板设计阶段判断开孔直径、灯珠露出高度、焊接后引脚占用空间，以及相邻元件之间是否存在触碰风险。

　　设计思路上，直插LED并非单纯的外观件，它同时涉及光学封装、机械定位和电路板焊接。球形头部有助于扩大可见角度，圆柱外壳提供统一的安装外径，根部凸台可在插装时限制灯体继续下沉，两根长引脚则承担电气连接与临时固定作用。模型将引脚设置为细长矩形截面并保持平行间距，能够反映插件元件在波峰焊或手工焊接前的真实姿态；在整机布局中，引脚长度往往需要根据板厚、弯折方式和背面安全距离进行二次修剪，因此保留完整引脚比只建灯头更有工程价值。

　　外形边界方面，3mm规格的核心控制尺寸集中在灯体直径、球头半径、法兰外径、引脚中心距和引脚伸出长度。面板安装时，开孔通常围绕圆柱段布置，孔位过小会造成压装困难，孔位过大则可能导致灯珠歪斜；若采用灯座固定，还需核对法兰台阶与灯座卡槽的配合关系。PCB设计中，引脚穿孔位置既要满足焊盘间距，也要避免灯头贴近外壳侧壁或遮挡标签丝印。对于需要弯折引脚的侧向安装场景，模型可作为弯折起点和最小弯曲半径检查的参考，防止根部受力导致封装开裂。

　　在三维装配里，该元件虽小，却常影响面板视觉效果和维修识别效率。绿色灯珠与黑色底座、灰色壳体之间的色彩对比明确，渲染后可直接用于设备外观评审；结构校核时，则可通过模型测量灯珠最高点、引脚末端最低点和外侧轮廓，确认外壳关闭、线束绑扎、防尘罩安装等环节不会发生干涉。整体建模以简洁几何为主，兼顾外观展示与装配空间分析，适合电子设备结构设计、教学演示和元器件库建立使用。
