立式双耳多孔安装机械支座结构

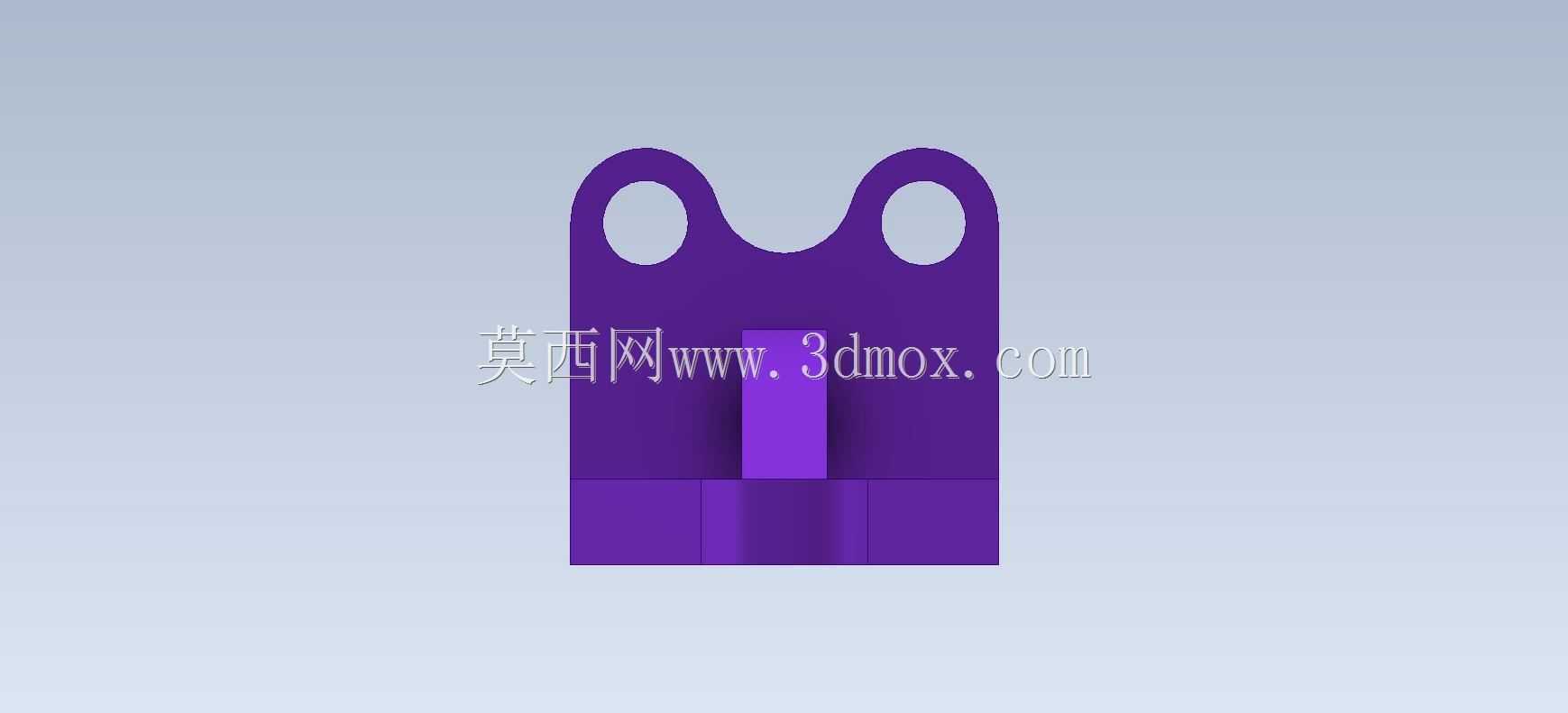

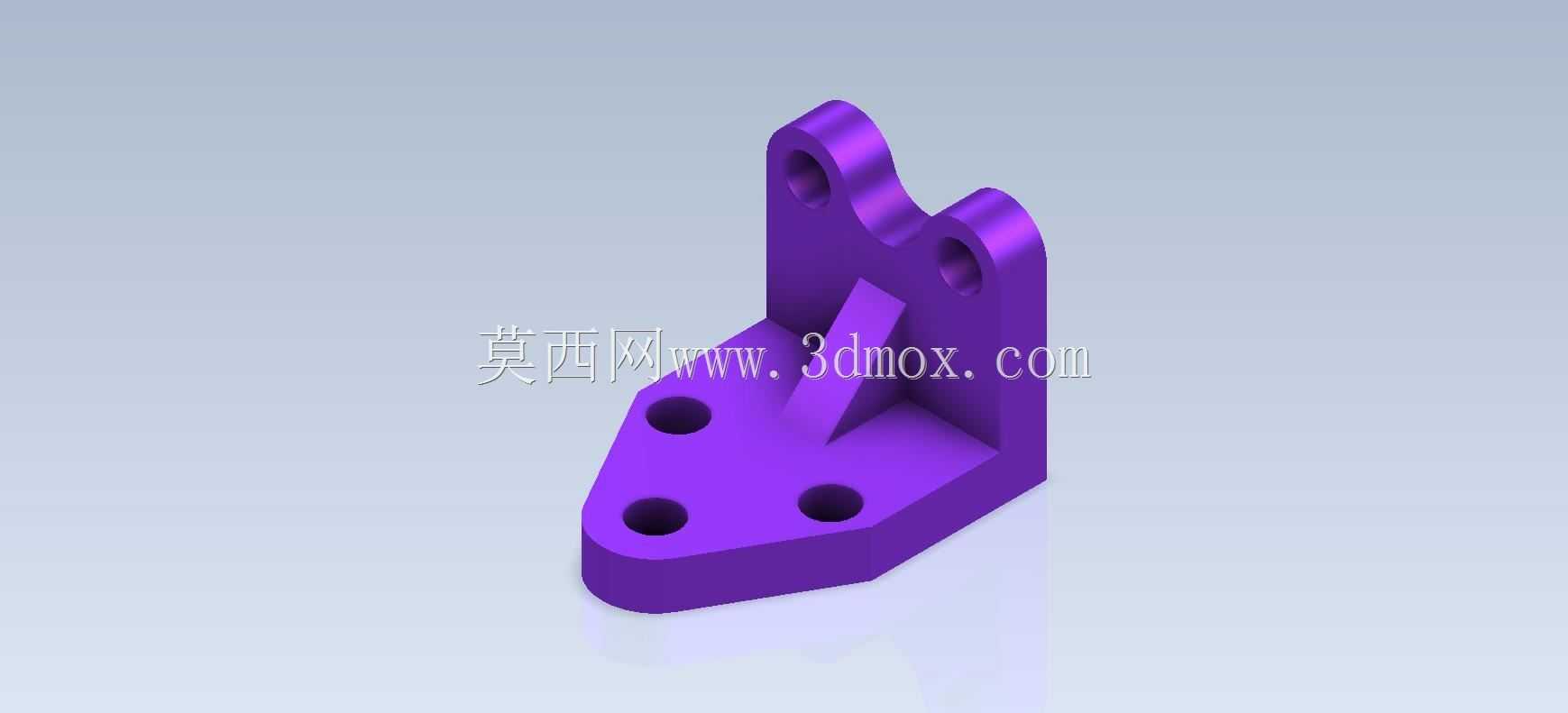

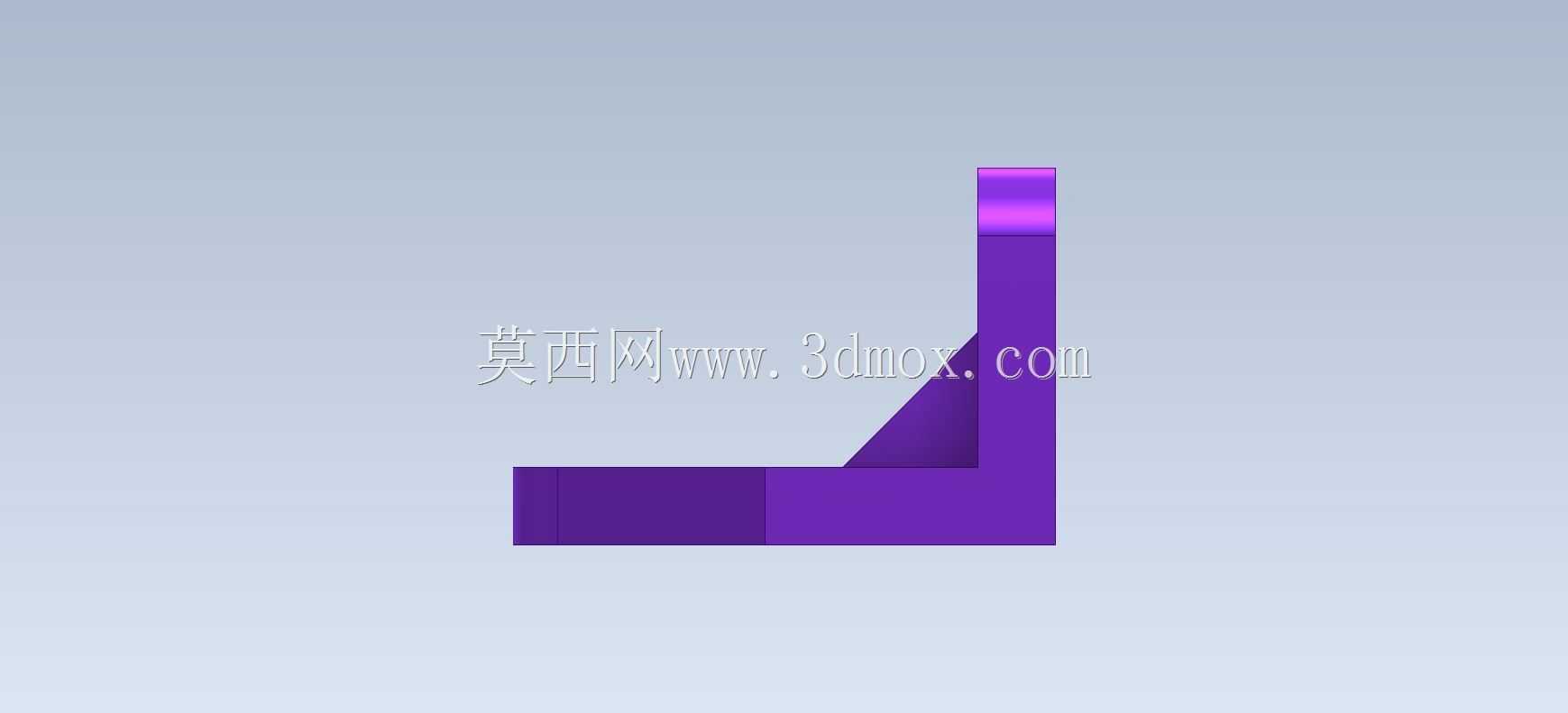

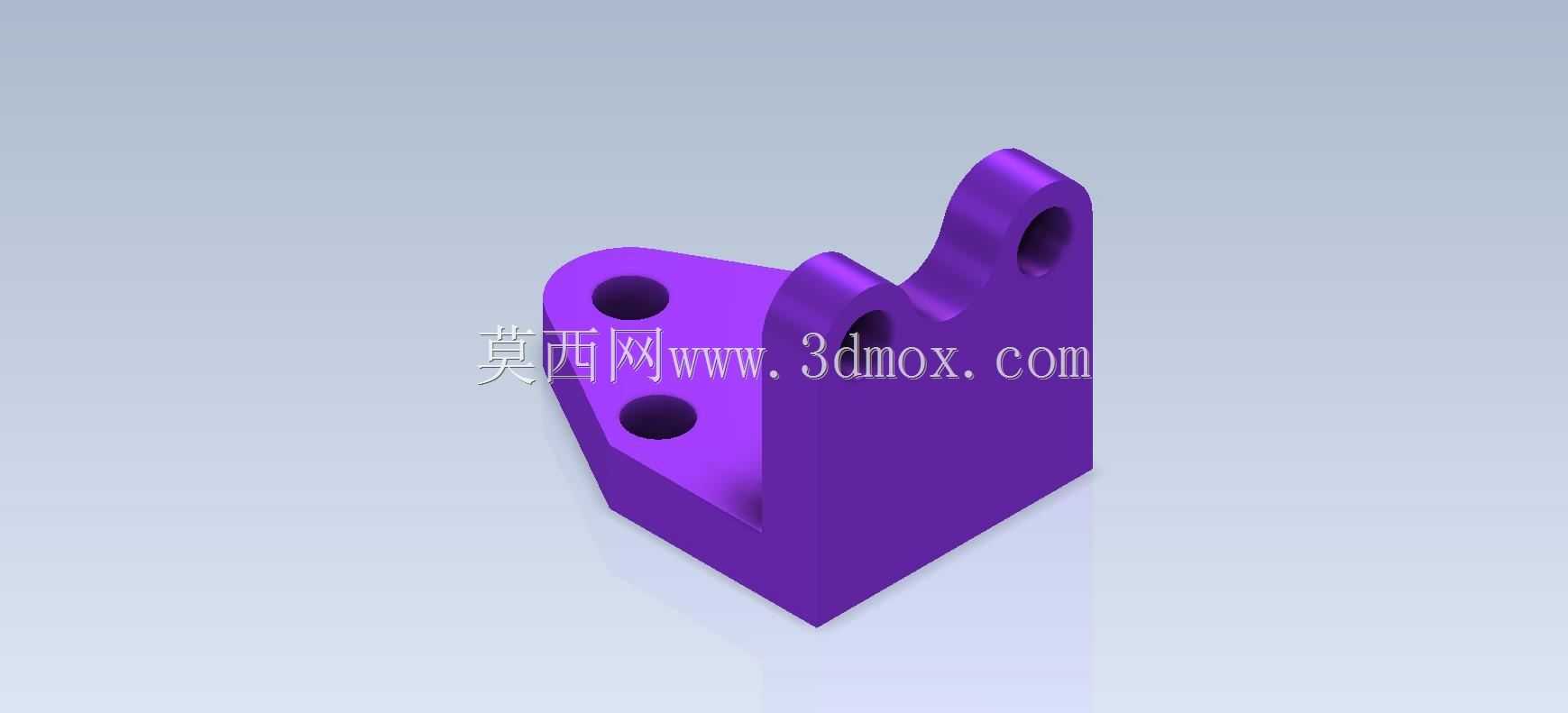

　　该零件属于典型的小型机械支撑连接件，整体采用一体式块状构型，底部为近似三角形的安装底板，底板上分布三处贯通安装孔，可通过螺栓将整个构件固定在设备基座、工装台面或机床辅助安装面上。底板上方竖立两块带同轴通孔的耳板，耳板孔用于穿入销轴、铰接轴或连接螺栓，使该支座能够作为摆动连杆、张紧臂、限位机构的铰接支点使用。两耳板之间增设斜向加强筋，筋板从底板上表面延伸至立板侧壁，在不显著增加整体重量的前提下提升立板受侧向弯矩时的刚性，减少耳板孔在反复受载后出现的开口变形。

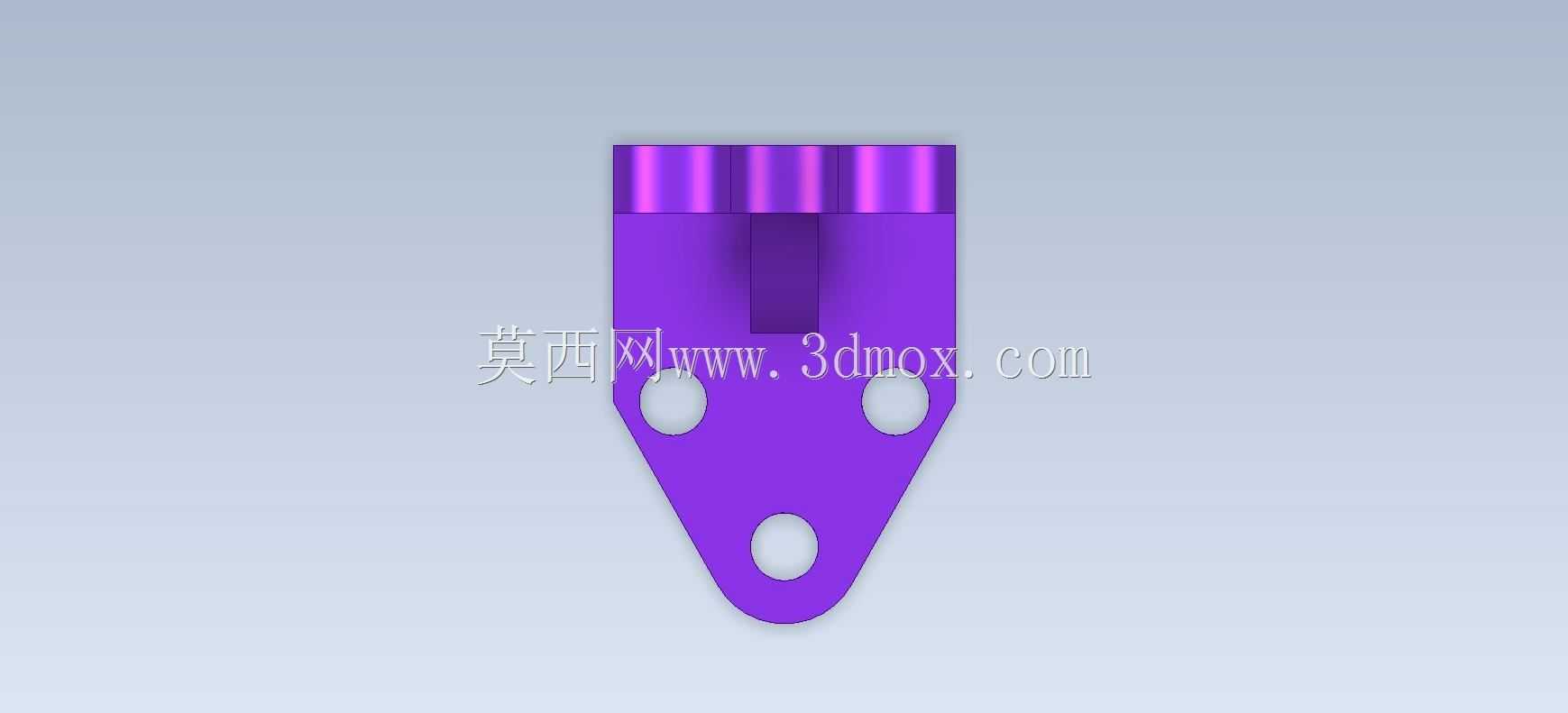

　　从实际装配场景看，这类支座常见于轻工自动化线的小型摆杆机构、夹具侧压组件、检测设备的可调支撑位以及教学实训台的铰接模块。底板三孔呈非对称布置，轮廓一侧收窄为尖边，这种形态通常是为了避让相邻构件的运动轨迹，在有限安装空间内让开连杆摆动范围，避免支座外缘与运动件发生干涉。建模时需先确定底板三个安装孔的中心距，再反推耳板铰接孔的中心高度；铰接孔轴线应与底板安装面保持平行，否则穿轴后连杆会出现别劲、卡滞，长期运行还会造成轴套偏磨。

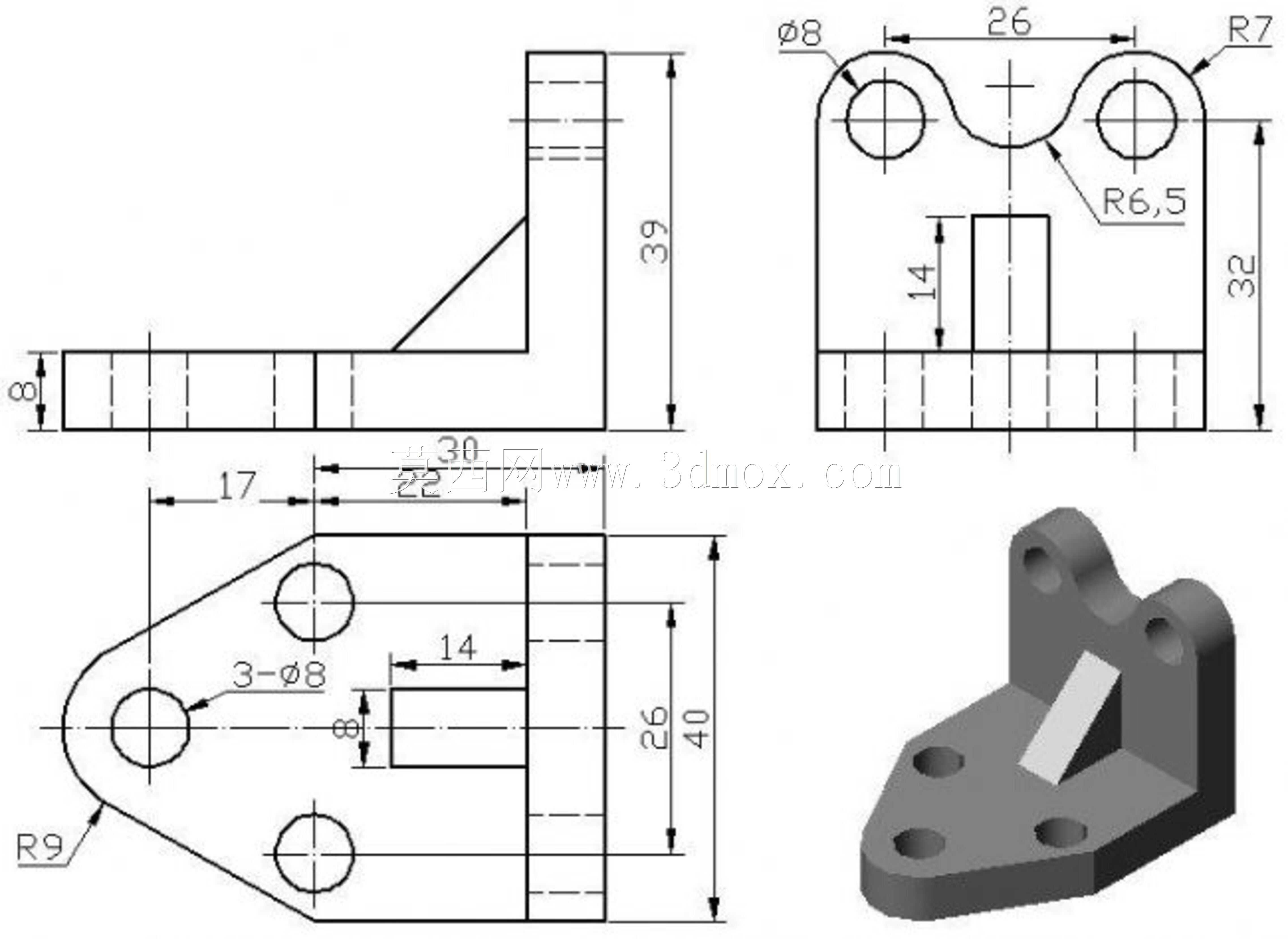

　　外形边界方面，底板厚度决定支座承受倾覆力矩的能力，耳板外径与铰接孔直径需匹配所选销轴规格，两耳板间距要留出被夹持连杆的厚度间隙，并保证轴用挡圈或衬套的安装位置。底板尖角处做了圆滑过渡，既降低铸造或机加工后的应力集中，也避免装配时锐边划伤操作人员。零件各孔位均为贯通结构，便于加工时一次装夹完成钻削，也方便后期维护时清理孔内切屑。

　　结构设计上，立板与底板交接的根部保留较大圆角，能分散铰接载荷向底板传递时的局部应力；斜筋方向正对耳板受力的主要分力方向，使支撑路径更短。若用于载荷较大的工位，可在耳板孔内压入衬套，将磨损集中在可更换衬套上，支座本体无需整体报废。三维建模过程中，应重点核对安装孔与铰接孔的位置度、底板平面度以及耳板两侧面的平行度，这些尺寸直接影响销轴装配后的转动灵活性和支座固定后的稳定性。
