悬臂式金属框架休闲会客座椅结构

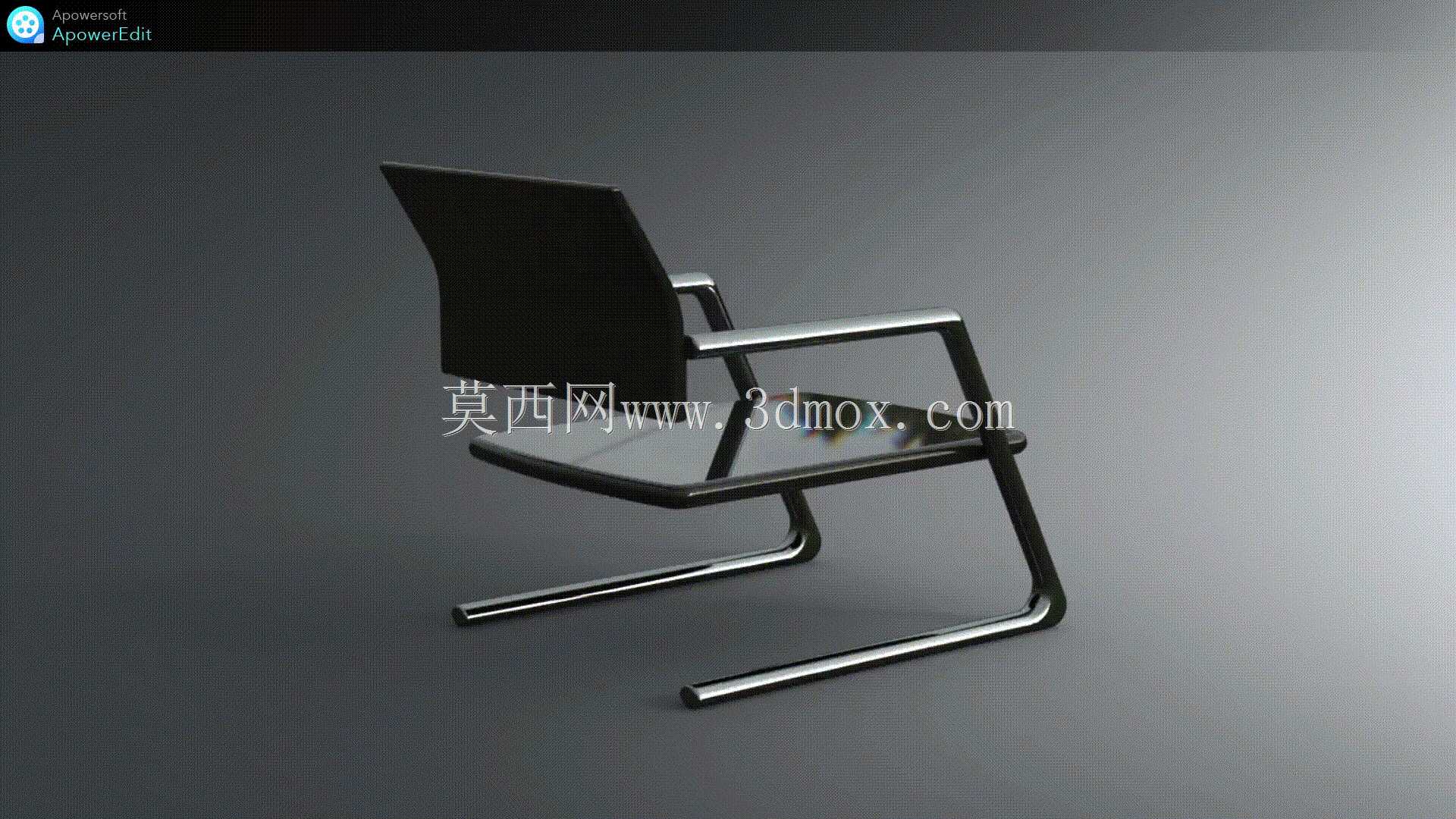

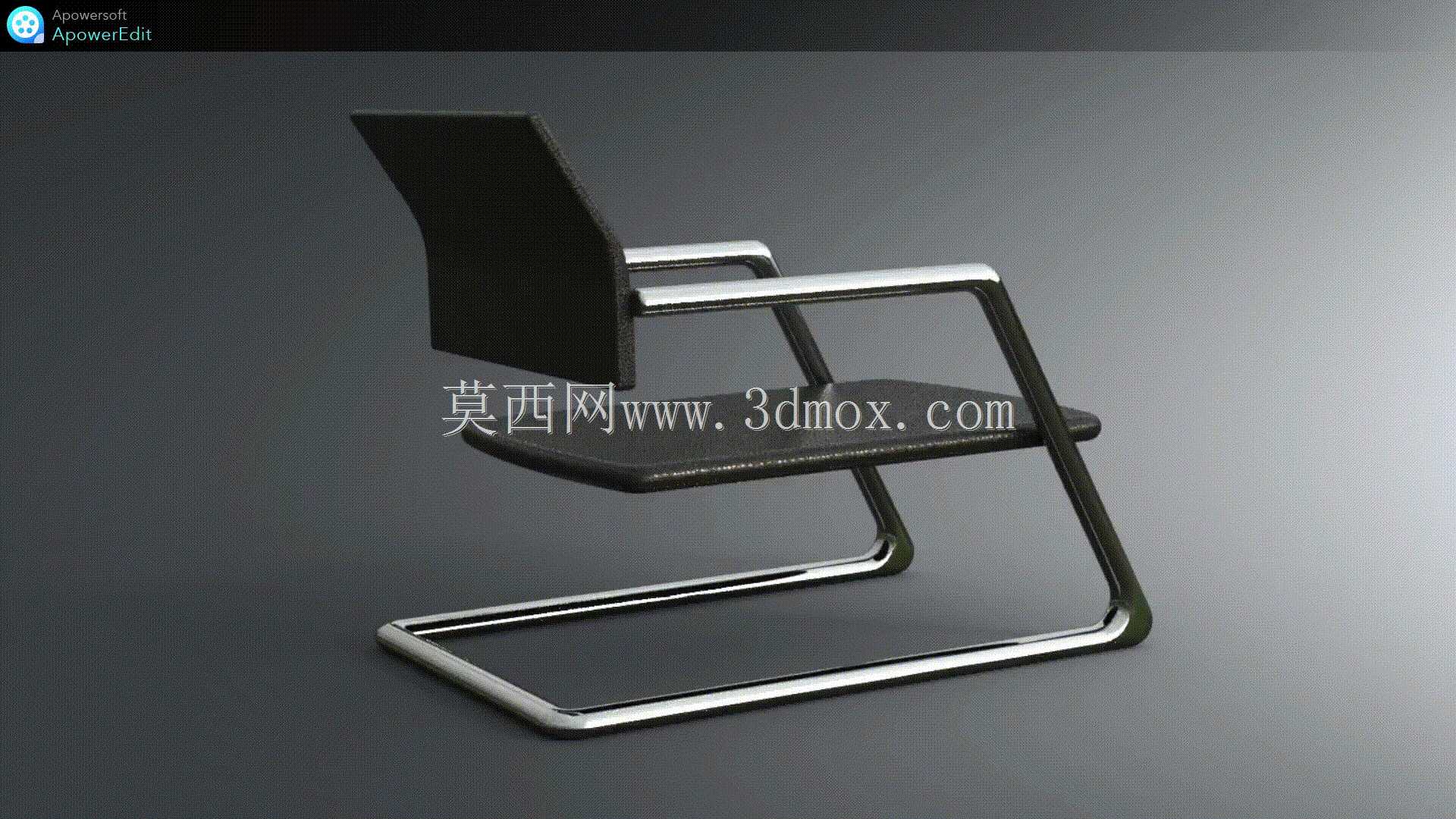

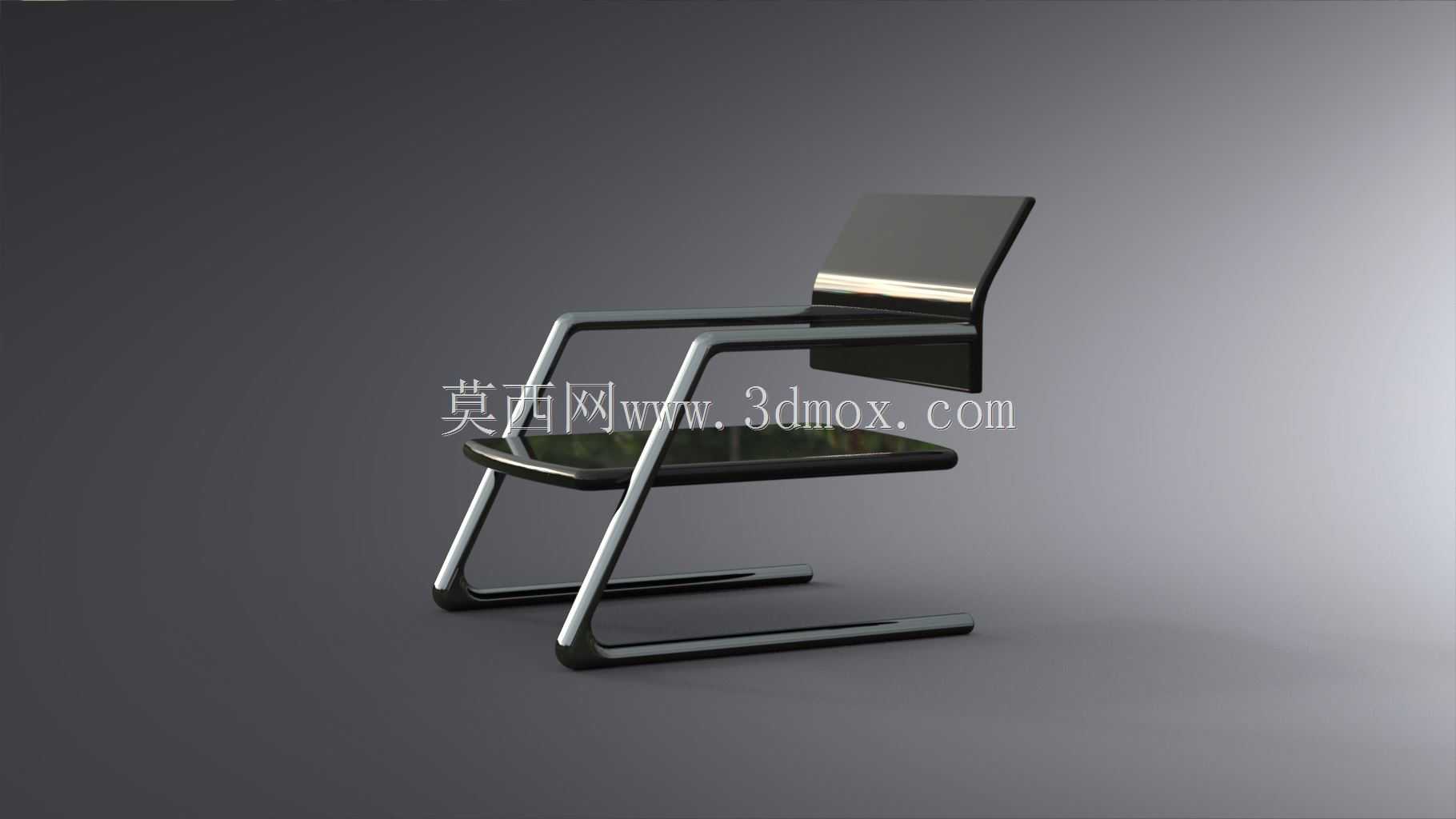

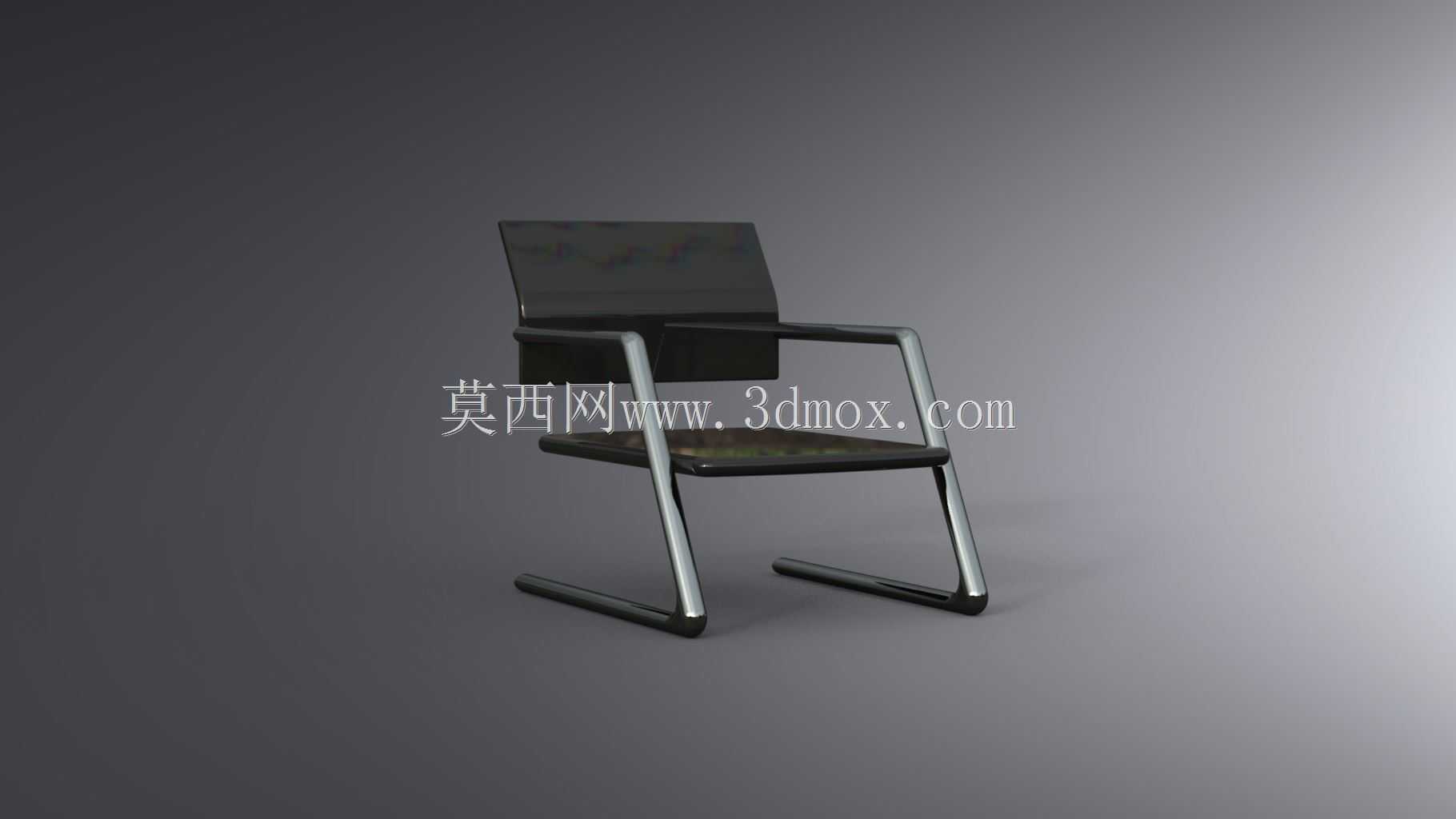

　　该座椅采用连续弯折的悬臂承载框架，主体受力件由圆管弯制后形成底部前后贯通的落地支撑、侧部向上延伸的扶手边界以及靠背承托边，框架在侧视方向构成闭合折线，取消传统座椅四条独立支腿的布置方式。坐面与靠背使用黑色软垫构件，软垫边缘贴合金属管轮廓，坐面下方由框架横向段托持，靠背向后倾斜并通过侧部连接段固定，扶手位置由圆管自然形成，无需额外加装独立扶手件。

　　这类结构常见于办公会客区、接待室、会议休息区和商务洽谈空间，使用时依靠底部两根平行落地管接触地面，落座载荷通过坐面框架传递至侧部弯管，再沿前侧上弯段和后侧斜向段分散到落地管全长。悬臂形式在人体后靠时会产生有限弹性变形，能够缓冲背部压力，同时框架前后延伸长度决定抗倾覆边界，建模时需要重点控制底管前端超出坐面前缘、后端延伸至靠背投影下方的尺寸关系，避免后靠时支撑点落在地面接触范围之外。

　　三维结构处理上，圆管路径应先绘制侧视连续折线，再按管材弯曲半径加入圆角过渡，拐角处不能以直角相交代替弯管，否则焊接和弯管工艺均无法实现。左右两侧框架通过坐面下方横管、靠背后方横管以及扶手段横向连接件形成空间刚性整体，横向连接位置应避开软垫安装面，并为软垫衬板预留固定孔位。软垫部分可拆分为坐垫板、靠背板和外包覆层，衬板与金属框架之间采用螺钉或卡扣连接，包覆层厚度在模型中以均匀实体表达，边缘需保留圆角，避免与金属管发生干涉。

　　安装边界方面，座椅整体占地由底部落地管外轮廓决定，左右宽度需满足单人坐姿肩部空间，前后深度兼顾腿部放置和后靠稳定性；落地管底面应保持共面，地面不平时会出现单侧翘动，工程出图时可在管端设置防滑脚垫，脚垫高度小范围可调。框架表面适合抛光镀铬或金属喷塑处理，弯折段壁厚需满足反复承载要求，焊接位置集中在横向管与侧框交接处，焊缝应避开人员直接接触的扶手顶面。软垫面料强调耐磨和防滑，坐面高度、靠背倾角与扶手高度之间保持协调，使手臂自然搭放时肩部不抬升，背部贴合靠背时腰部获得支撑。

　　模型在结构评审中可用于检查管架弯曲路径、软垫包络、人体坐姿空间和多椅并排布置间隙，也可作为会客区家具选型、焊接工装定位以及弯管加工校核的参考依据。
