蒸发式空气加湿器罐体总成结构设计

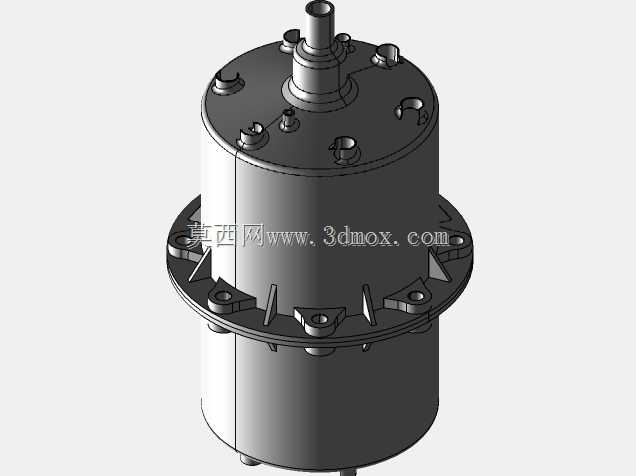

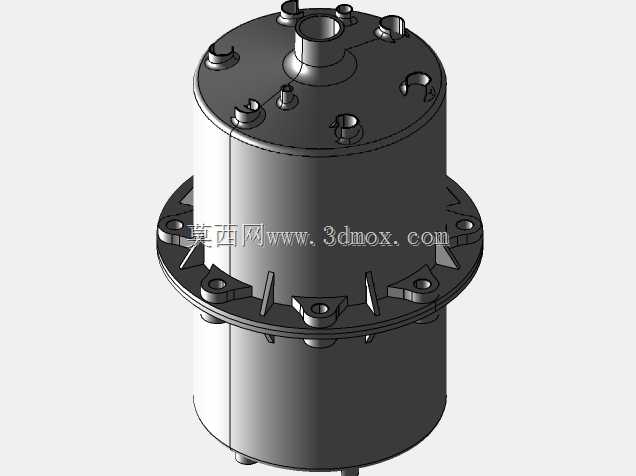

　　这套蒸发式空气加湿器的三维结构，核心采用立式圆柱罐体布局，整机沿竖直轴线完成功能分区，下部为储水与蒸发承载腔，中部布置带周向安装耳的连接法兰盘，上部端盖集成各类气路、水路接口与固定卡扣，整体轮廓紧凑，适合嵌入恒温恒湿车间、洁净空调段、新风机组内部这类对安装空间边界要求严苛的场景。

　　从实际工况出发，罐体下部圆柱段预留足够储水容积，蒸发组件浸没或半浸没在腔体内，流动空气穿过带湿膜的蒸发区域时完成等焓加湿，不会出现喷雾式加湿的带水隐患；中部法兰盘沿圆周均匀分布6处带通孔的三角加强安装耳，耳座根部做了径向加强筋，既可以通过螺栓将整机固定在空调箱的框架横梁上，也能作为上下罐体的拆分连接面，拆开后即可更换内部湿膜、清理水垢，维护时不需要拆解外围管路。法兰盘和圆柱筒体交接处做了翻边贴合，避免长期受水汽侵蚀出现接缝渗漏。

　　上端盖的接口布局完全按照现场配管逻辑排布：中心位置设置大直径主出气口，对接机组的送风主管道；周围错落布置小直径进水口、溢流口、排污口与水位传感器安装座，每个接口都带凸台定位，外接软管或硬管时可以直接卡箍或螺纹锁紧，不需要额外转接座。端盖边缘的多个弹性卡扣用于固定顶部密封盖板，按压即可开合，日常加注、检修顶部元件时不用拧动多颗螺栓，操作效率更高。

　　安装边界层面，整机最大外径由中部法兰盘的安装耳外沿决定，布置时只要在机组内部预留出略大于法兰外径的圆形操作空间，同时在法兰下方留出筒体拆装的竖直行程，上方留出管路对接的操作余量即可；安装耳的通孔位置适配常规空调箱的型钢孔距，现场打孔对位容错率高。结构设计上所有涉水棱边都做了圆角过渡，减少应力集中，筒体壁厚均匀，既可以采用注塑成型做民用商用款，也可以改用不锈钢焊接做工业高湿工况款，三维模型里的装配关系完整还原了卡扣配合、法兰螺栓连接、接口同轴定位的细节，结构工程师可以直接在此基础上调整罐体容积、接口通径，匹配不同风量的加湿需求。
